La connaissance des principes de base sur la DYNAMIQUE DES FLUIDES s'avère essentielle pour tout futur technicien ou ingénieur qui sera amené à travailler sur des installations de génie industriel. Les équipements didactiques de notre gamme sur l'étude de la DYNAMIQUE DES FLUIDES permettent d'aborder les principes de base tels que l'étude des pertes de charges linéaires et singulières, les mesures de débit par organes déprimogènes, le transfert de quantité de mouvement sur les aubes de turbines ou bien encore l'étude des phénomènes de cavitation, Les étudiants en manipulant sur les équipements s'approprient plus facilement les notions de charge dynamique, statique et les différentes théories associés et notamment l'équation de Bernoulli.
Les équipements de cette gamme sont parfaitement adaptés pour des démonstrations en cours ou des séances de travaux pratiques.
Tous nos bancs didactiques sont fournis avec des manuels d'exploitation pédagogique pour vos travaux pratiques (TP).
Agrandir
Banc didactique d'étude des pertes de charges permettant d'étudier les pertes de charges régulières et singulières dans les réseaux hydrauliques. La conception ouverte du banc et son large format en font un outil idéal pour travailler avec des groupes d'étudiants importants ou des binômes en travaux pratiques.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Agrandir
Accessoire optionnel pour banc didactique d'étude des pertes de charges H16 permettant d'étudier les caractéristiques d'écoulement dans une conduite rugueuse.
Agrandir
Banc pédagogique d'étude de la dynamique des fluides constitué d'un grand panneau vertical monté sur roulettes permettant aux étudiants d'étudier les phénomènes de pertes de charges linéaires, singulières dans les réseaux de tuyauteries. Le banc est équipé d'un système de traversée de paroi avec tube de Pitot pour déterminer le profil de vitesses au sein d'une conduite.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Agrandir
Appareil didactique d'étude des pertes de charges dans une conduite à placer sur un banc hydraulique permettant aux étudiants d'effectuer des études sur les pertes de charges dans un tube horizontal de faible diamètre en conditions d'écoulements laminaires et turbulents.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Agrandir
Appareil didactique d'étude des pertes de charges dans une conduite de laboratoire permettant d'étudier les pertes de charges dans une conduite simple composée de coudes et de raccords.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Agrandir

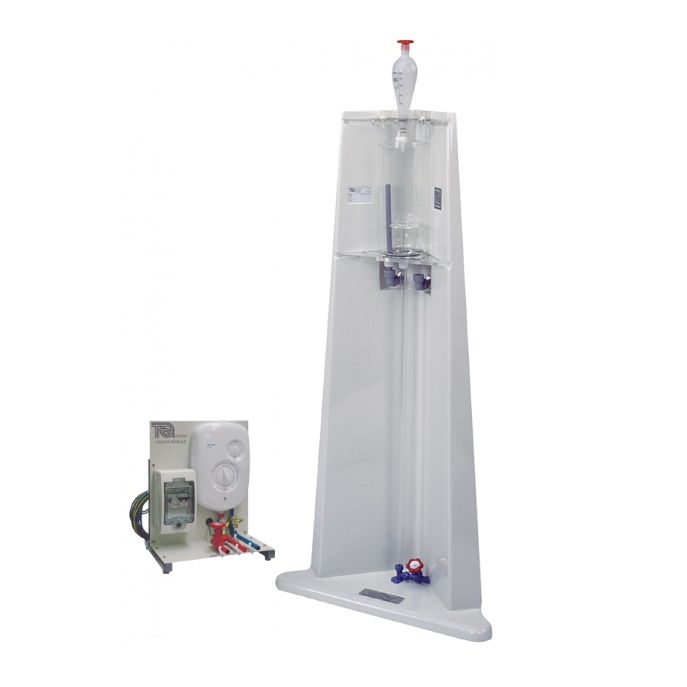

Appareil didactique d'étude du nombre de Reynolds autonome utilisant de l'eau conçu pour permettre aux étudiants d'étudier les régimes d'écoulements laminaires et turbulents et les conditions de la transition.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Agrandir
Module de chauffage pour utilisation avec le banc didactique d'étude du nombre de Reynolds et du régime de transition laminaire-turbulent H215.
Agrandir
Appareil didactique d'étude des mesures de débit permettant d'étudier différentes méthodes de mesure de débit à base d'un Venturi, d'un diaphragme et d'un débitmètre à flotteur.
Le banc permet de mettre en application l'équation de la conservation d'énergie en écoulement permanent (l'équation de Bernoulli).
Les organes déprimogènes sont transparent afin que les étudiants puissent visualiser le cheminement du fluide à l'intérieur.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Agrandir
Appareil didactique d'étude d'un écoulement à travers un orifice permettant d'étudier un écoulement d'eau à travers un orifice monté verticalement.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Agrandir
Appareil didactique d'étude d'un venturi permettant aux étudiants d'étudier le fonctionnement d'un appareil de Venturi, de mettre en application le théorème de Bernoulli et d'effectuer des comparaisons directes entre les résultats expérimentaux obtenus à l'aide de l'appareil et les prédictions théoriques.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Agrandir

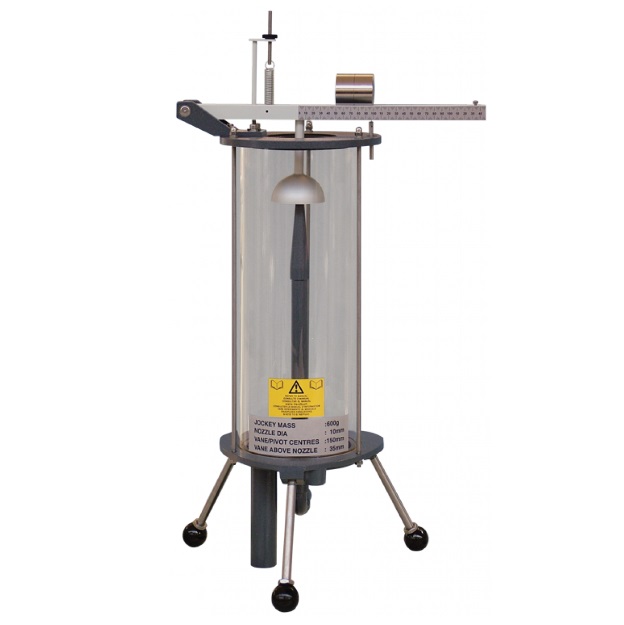

Appareil didactique d'étude de la réaction d'un jet permettant aux étudiants d'étudier les forces produites par un jet d'eau venant frapper une surface de forme plate ou incurvée.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Agrandir
Appareil didactique permettant de visualiser et d'étudier les phénomènes de tourbillons ou vortex libres et forcés. L'appareil est fourni complet avec moteur d'entrainement et instrumentation associée,
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Agrandir

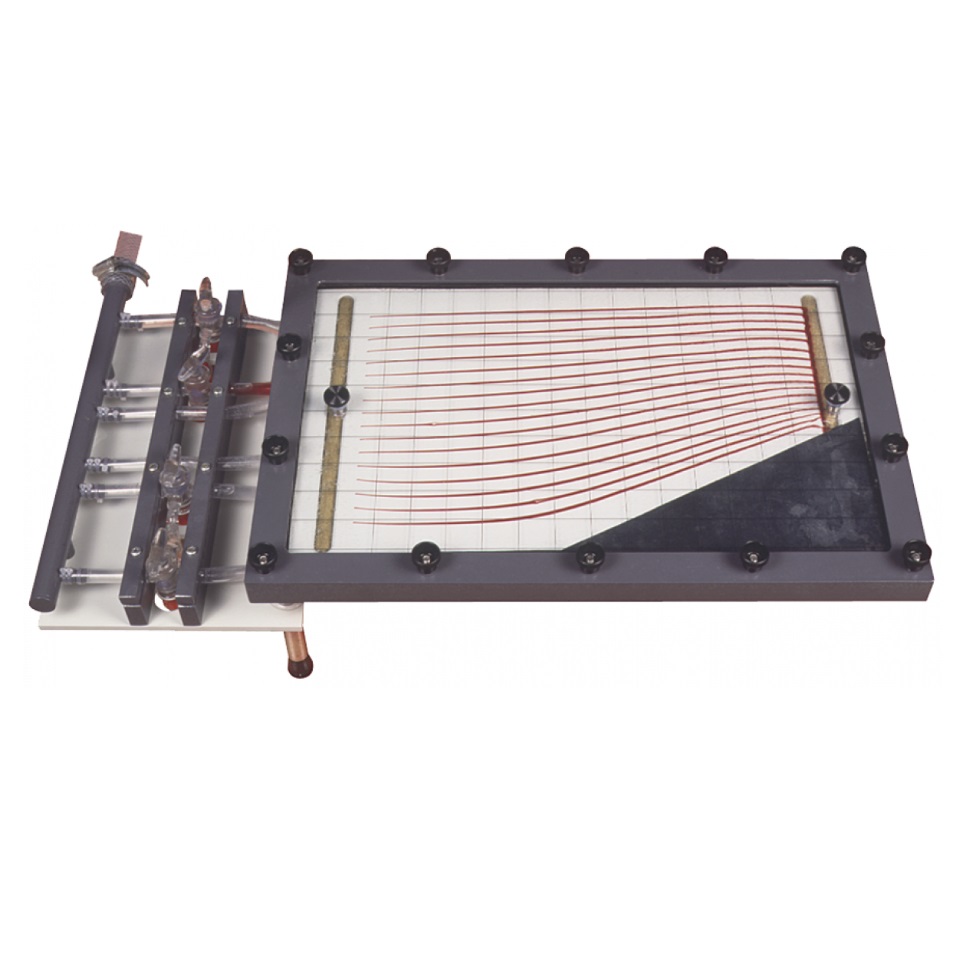

Appareil didactique de Hele-Shaw permettant de mettre en évidence les écoulements laminaires à deux dimensions autour de modèles de différentes formes géométriques.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Agrandir
Réservoir de charge de type château d'eau servant à fournir une alimentation en eau à charge constante pour l'appareil de Hele Shaw H9
Agrandir
Canal hydraulique de démonstration d'entrée de gamme compact permettant de visualiser les lignes de courant autour de déversoirs et autres objets dans un canal d'écoulement à surface libre. Une gamme de modèles est fournie en standard, faisant de ce canal un équipement didactique idéal pour initier les étudiants à la visualisation d'écoulements en mécanique des fluides.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Agrandir
Système de visualisation d'écoulement par bulles d'Hydrogène conçu pour permettre de visualiser les lignes de courant complexes associées aux écoulements d'eau passant au travers ou à la limite d'objets solides. La technique de visualisation par bulles hydrogène est extrêmement visuelle et est particulièrement adaptée à des démonstrations en cours ou séances de TP. Un flux de petites bulles hydrogènes suit de manière précise l'écoulement d'eau et indique clairement toute variation de la direction de l'eau lorsqu'il s'écoule autour des objets au niveau de sa trajectoire.
Le système est fourni complet avec un jeu de modèles en plexiglas, une console de commande électronique et des LEDs à basse tension permettant d'avoir un éclairage amélioré des bulles.
Agrandir
Appareil didactique d'étude des écoulements à travers un orifice et de la trajectoire d'un jet permettant d'effectuer une étude complète sur le débit au travers d'un orifice ou d'une tuyère montée verticalement ou sur les profils des trajectoires d'eau en provenance d'un orifice ou d'une tuyère montée horizontalement.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Agrandir
Appareil didactique d'étalonnage de débitmetres compact permettant de comparer et de mettre en évidence les pertes de précision sur les principaux types de débitmètres: à tube de Pitot, Venturi, diaphragme et tuyère (tous Fourni en option).
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Agrandir
Appareil didactique de mesure par tube Pitot comprenant un tube Pitot avec un système de déplacement avec vis micrométrique et prise de pression à la paroi de la conduite.
Agrandir
Appareil didactique de mesure par tube de venturi aux dimensions ISO comprenant des prises de pression à l'entrée et au col.
Agrandir
Appareil didactique de mesure par diaphragme aux dimensions ISO comprenant des prises de pressions en amont et en aval.
Agrandir

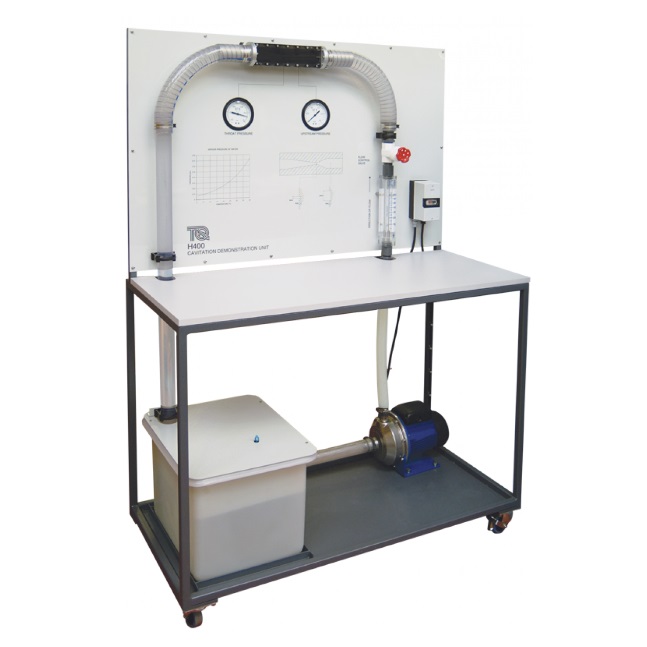

Banc pédagogique de démonstration de la cavitation autonome monté sur roulettes permettant de démontrer et d'observer les principes de base sur la cavitation et ses implications sur la performance des machines et des systèmes hydrauliques.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Agrandir
Appareil didactique d'étude d'un bélier hydraulique constitué d'une pompe de refoulement à échelle réduite permettant d'établir les caractéristiques de débit et de pression pour déterminer ses rendements.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Agrandir
Banc pédagogique autonome permettant d'étudier les phénomènes hydrauliques de coup de bélier et de cheminée d'équilibre.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Agrandir
Banc pédagogique d'étude du coup de bélier permettant de démontrer les phénomènes de coup de bélier hydraulique, de cavitation et de propagation d'ondes de choc à la vitesse du son dans l'eau.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
