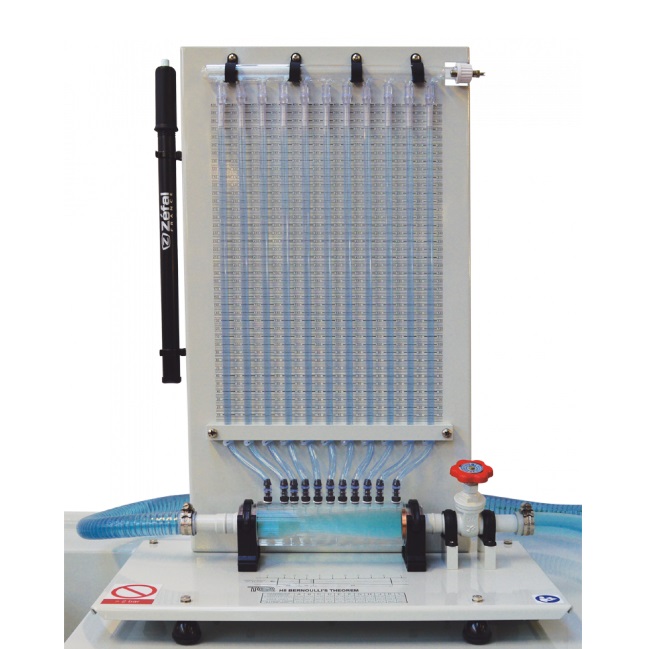

Appareil didactique d'étude d'un venturi - H5
![matériel pédagogique : Appareil didactique d'étude d'un venturi](javascript:fenetreCent("/zoom.php?image=/image_produit/H5.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil didactique d'étude d'un venturi permettant aux étudiants d'étudier le fonctionnement d'un appareil de Venturi, de mettre en application le théorème de Bernoulli et d'effectuer des comparaisons directes entre les résultats expérimentaux obtenus à l'aide de l'appareil et les prédictions théoriques.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Mesure du profil des pressions statiques
- Comparaison des résultats avec le calcul
- Mesure du coefficient de débit
- Application du théorème de Bernoulli
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE D'UN VENTURI
- L'appareil devra permettre l'observation et la mesure de la variation de la pression statique à travers un Venturi horizontal. La valeur du coefficient de débit pourra être déterminée pour différentes valeurs du débit. Les pressions d'air seront mesurées au moyen d'un multimanomètre.
Le banc devra permettre les exploitations pédagogiques suivantes:
- Mesure du profil des pressions statiques
- Comparaison des résultats avec le calcul
- Mesure du coefficient de débit
- Application du théorème de Bernoulli
Spécifications techniques requises:
- 1 tube Venturi de dimensions : entrée du convergent : 26 mm de diamètre, col : 16 mm de diamètre, sortie du convergent : 26 mm de diamètre
- Tubes manomètriques en plastique transparent
- 1 tuyau pour le refoulement
- 1 pompe à main
- 1 vanne de réglage de la pression d'air (jusqu'à 250 mm d'eau)
- 1 vanne de réglage du débit d'eau (débit max. : 27 l/mn)
- Pieds réglables pour la mise à niveau.
- Dimensions : env 720 x 650 x 300 mm
- Manuel d'utilisation et de travaux pratiques en français
Le banc devra être fourni avec les accessoires suivants :
- Banc d'alimentation hydraulique
- Un chronomètre
