Appareil didactique d'étude des pertes de charges dans une conduite - H34
![matériel pédagogique : Appareil didactique d'étude des pertes de charges dans une conduite](javascript:fenetreCent("/zoom.php?image=/image_produit/H34.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

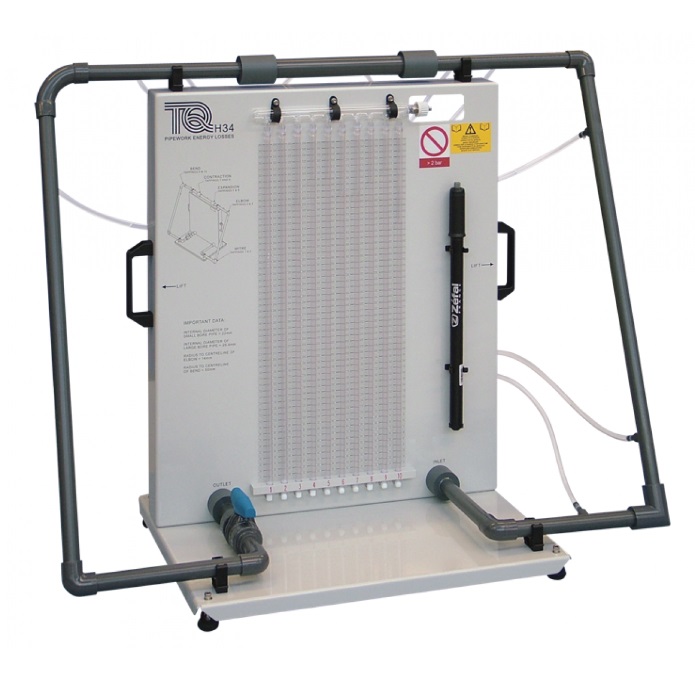

Appareil didactique d'étude des pertes de charges dans une conduite de laboratoire permettant d'étudier les pertes de charges dans une conduite simple composée de coudes et de raccords.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Mesures des pertes de charges en fonction du débit pour :
- Coude à 90°,
- Coude à 90° avec petit rayon de courbure,
- Coude à 90° avec grand rayon de courbure,
- Elargissement, rétrécissement.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
ETUDE DES PERTES DE CHARGES DANS UNE CONDUITE
- L'appareil devra permet l'étude des pertes de charges au travers de singularités en fonction du débit.
- Un synoptique permettra une visualisation rapide de l'ensemble du circuit hydraulique.
- L'appareil proposé devra être petit, compact et léger pour pouvoir être facilement transportable
Le banc devra permettre les exploitations pédagogiques suivantes:
- Mesures des pertes de charges en fonction du débit pour :
- Coude à 90°,
- Coude à 90° avec petit rayon de courbure,
- Coude à 90° avec grand rayon de courbure,
- Elargissement, rétrécissement.
Spécifications techniques requises:
- Appareil de table
- 1 coude à 90°,
- 1 coude à 90° de petit rayon (14 mm),
- 1 coude de grand rayon (50 mm),
- 1 élargissement 22/28,4 mm de diamètre intérieur,
- 1 rétrécissement 28,4/22 mm de diamètre intérieur,
- Circuit hydraulique en PVC
- 10 tubes manométriques en plastique transparent à contre-pression gradués en mm,
- 1 vanne de réglage du débit,
- 1 synoptique,
- 1 structure support en acier peint.
- Dimensions et poids : env 980 (L) x 800 (H) x 460 (P) mm - 12 Kg
- Le banc devra pouvoir pour fonctionner avec le banc d'alimentation hydraulique volumétrique Tecquipment H1D
- Manuel d'utilisation et de travaux pratiques
Le banc devra être fourni avec les accessoires suivants :
. banc d'alimentation hydraulique volumétrique
- un chronomètre
