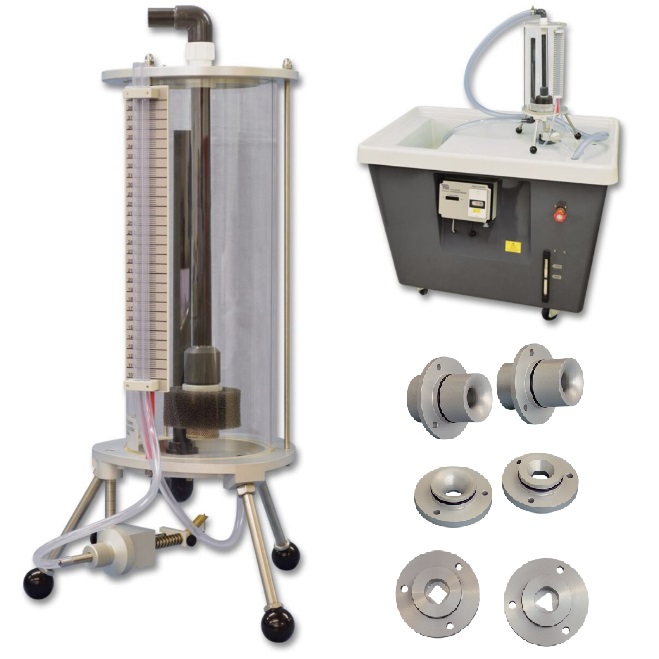

Appareil didactique d'étude d'un écoulement à travers un orifice - H4
![matériel pédagogique : Appareil didactique d'étude d'un écoulement à travers un orifice](javascript:fenetreCent("/zoom.php?image=/image_produit/H4.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil didactique d'étude d'un écoulement à travers un orifice permettant d'étudier un écoulement d'eau à travers un orifice monté verticalement.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Détermination des coefficients de contraction et de vitesse
- Calcul du coefficient de débit
- Détermination du coefficient de débit réel et comparaison avec les valeurs calculées.
- Détermination des différents coefficients pour différents débits afin de montrer l'influence du nombre de Reynolds.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE DES ECOULEMENTS A TRAVERS UN ORIFICE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Détermination des coefficients de contraction et de vitesse
- Calcul du coefficient de débit
- Détermination du coefficient de débit réel et comparaison avec les valeurs calculées.
- Détermination des différents coefficients pour différents débits afin de montrer l'influence du nombre de Reynolds.
Spécifications techniques requises:
- Réservoir cylindrique en verre et avec orifice situé au fond de ce réservoir.
- L'alimentation en eau du réservoir s'effectuera au travers d'un diffuseur.
- Le jet vertical s'écoule vesr un système de mesure de débit externe au système
- Un tube de Pitot, avec dispositif de traversée pourra être positionné n'importe où dans le jet. Une lame à bord mince, fixée sur le tube de Pitot permettra de mesurer la largeur du jet et de déterminer ainsi le coefficient de contraction.
- La pression sous le jet avec le tube de Pitot et la pression totale au-dessus de l'orifice seront indiquées par des tubes manométriques placés à côté du réservoir.
- Échelle manométrique 100 mm à 390 mm
- Charge maximum : 360 mm
- Débit maximum : 13 litres par minute
- Orifice circulaire à paroi mince de diamètre 13 mm en Aluminum
- Orifice circulaire longueur 13 mm, avec section de contraction de 60° et divergent de 60°
- Orifice circulaire longueur 13 mm, avec buse d'aspiration de diamètre 29 mm et section divergente de 60°
- Orifice circulaire longueur 60 mm, avec buse d'aspiration de diamètre 29 mm et section parallèle de 51 mm
- Orifice circulaire longueur 60 mm, avec buse d'aspiration de diamètre 29 mm, section divergente de 30° et section parallèle de 25 mm de longueur
- Orifice triangulaire 12.1 x 12.1 x 12.1 mm
- Orifice carré: 9 x 9 mm
- Logiciel de gestion des données hydrauliques reprenant les caractéristiques de l'équipement pour faciliter les opération de saisie, d'évaluation et de présentation des données par les étudiants.
- Dimensions : env 670 mm x 400 mm x 350 mm
- Manuel d'utilisation et de travaux pratiques en français
Le banc devra être fourni avec les accessoires suivants :
- Banc d'alimentation hydraulique
- Un chronomètre
