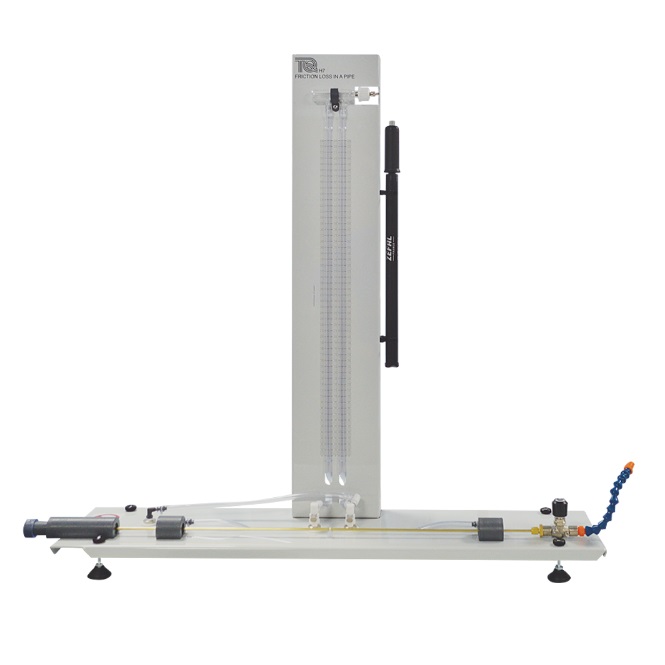

Appareil didactique d'étude des pertes de charges dans une conduite - H7
![matériel pédagogique : Appareil didactique d'étude des pertes de charges dans une conduite](javascript:fenetreCent("/zoom.php?image=/image_produit/H7.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil didactique d'étude des pertes de charges dans une conduite à placer sur un banc hydraulique permettant aux étudiants d'effectuer des études sur les pertes de charges dans un tube horizontal de faible diamètre en conditions d'écoulements laminaires et turbulents.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Etudes des régimes d'écoulements laminaire et turbulent
- Démonstration et mesure du changement de lois sur la résistance (coefficient de frottement) régissant les écoulements laminaire et turbulent
- Détermination du nombre critique de Reynolds
- Vérification de l'équation de Poiseuille et détermination du coefficient de viscosité pour l'eau en régime laminaire.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE DES PERTES DE CHARGE DANS UNE CONDUITE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Etudes des régimes d'écoulements laminaire et turbulent
- Démonstration et mesure du changement de lois sur la résistance (coefficient de frottement) régissant les écoulements laminaire et turbulent
- Détermination du nombre critique de Reynolds
- Vérification de l'équation de Poiseuille et détermination du coefficient de viscosité pour l'eau en régime laminaire.
Spécifications techniques requises:
- Le banc proposé devra être alimenté en eau par un système d'alimentation externe à débit contrôlé
- Le banc devra permettre l'étude des régions laminaire et turbulente.
- Tube d'essai, fixé sur un socle avec une prise de pression statique doublée à chaque extrémité.
- Tube raccordé au moyen de tubes souples à un manomètre à colonnes d'eau et à un manomètre numérique portable
- Les longueurs de tube avant et après la section d'essai seront suffisantes pour éviter
l'influence des perturbations amont et aval sur les résultats.
- Une vanne à pointeau placée en aval du tube permettra un réglage précis du débit.
- Un réservoir à niveau constant à fournir pourra être monter au-dessus du système d'alimentation hydraulique pour permettre d'alimenter le tube d'essai en régime laminaire
- Pour le régime turbulent, l'appareil sera raccordé directement à la vanne d'un banc hydraulique.
- Longueur de la conduite d'essai : 524 mm
- Diamètre de la conduite d'essai : 3 mm
- Hauteur du manomètre à eau : 530 mm
- Manomètre numérique mobile : 0 à 20 m de colonne d'eau
- Débit maximum 1,42 l/mn nominal
- Charge fournie par la cuve à niveau constant 905 mm d'eau.
- Cylindre de mesure gradué et chronomètre
- Pompe à air manuelle montée sur l'appareil
- Châssis en tôle pliée avec échelle graduée sur la face avant
- 4 Pieds sous le châssis de l'appareil pour la mise à niveau
- Logiciel de gestion des données hydrauliques reprenant les caractéristiques de l'équipement pour faciliter les opération de saisie, d'évaluation et de présentation des données par les étudiants.
- Dimension : env 1000 mm x 840 mm x 240 mm
- Manuel d'utilisation et de travaux pratiques en français
Le banc devra être fourni avec les accessoires suivants :
. banc d'alimentation hydraulique
· un chronomètre
