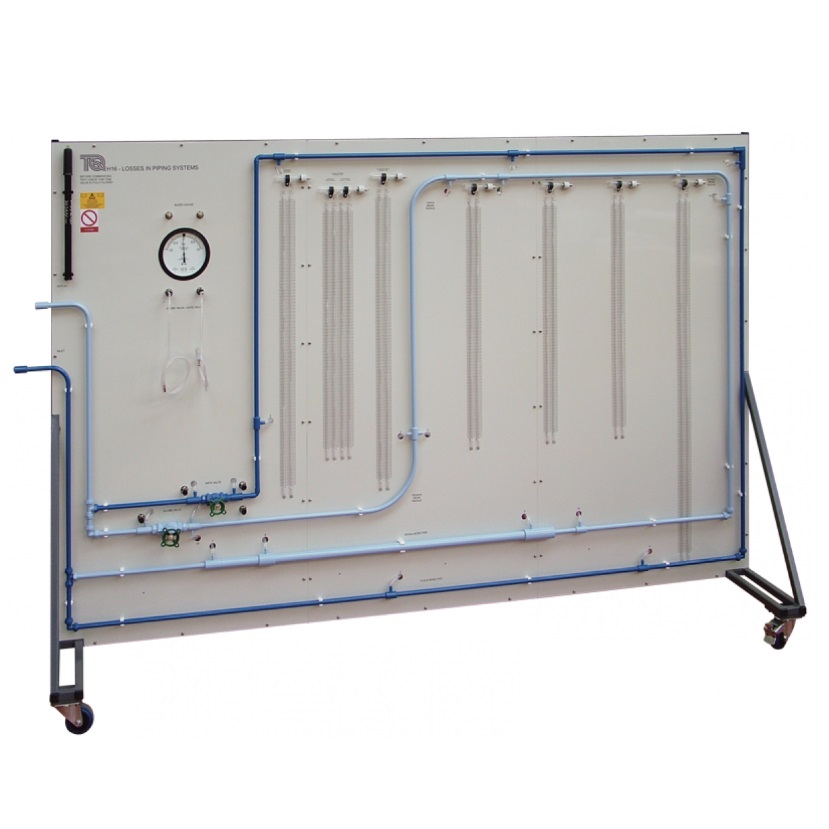

Banc didactique d'étude des pertes de charges dans les conduites, coudes et vannes - H16

matériel pédagogique : Banc didactique d'étude des pertes de charges dans les conduites, coudes et vannes
Agrandir image H16_1019_PRODIDAC_FR.pdf

Description

Banc didactique d'étude des pertes de charges permettant d'étudier les pertes de charges régulières et singulières dans les réseaux hydrauliques. La conception ouverte du banc et son large format en font un outil idéal pour travailler avec des groupes d'étudiants importants ou des binômes en travaux pratiques.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Perte de charge dans des conduites droites.
- Perte de charge dans un élargissement brusque
- Perte de charge dans un rétrécissement brusque
- Perte de charge dans des coudes (commerce et à angle vif)
- Perte de charge dans différents types de vannes
- Perte de charge dans des courbes de différents rayons
- Ecoulement dans une conduite rugueuse (proposé en option)
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC VERTICAL POUR L'ETUDE DE LA DYNAMIQUE DES FLUIDES

Le banc devra permettre les exploitations pédagogiques suivantes:
- Perte de charge dans des conduites droites.
- Perte de charge dans un élargissement brusque
- Perte de charge dans un rétrécissement brusque
- Perte de charge dans des coudes (commerce et à angle vif)
- Perte de charge dans différents types de vannes
- Perte de charge dans des courbes de différents rayons
- Ecoulement dans une conduite rugueuse (proposé en option)

Spécifications techniques requises:
- Le banc devra permettre l'étude des pertes de charge dans les conduites, coudes et vannes.
- Il sera constituer de deux circuits de tuyauteries ayant une entrée et une sortie communes. Ces deux circuits possèderont des tuyaux de diamètre différent et comporteront des longueurs rectilignes, des coudes, des contractions, des élargissements, une vanne et un robinet à boisseau.
- Les différences de pression seront mesurées par des tubes piézométriques à contre-pression, gradués en mm.
- Pour les vannes, la pression sera mesurée par un manomètre à aiguille
· 1 tuyau rectiligne de faible diamètre, 1 tuyau rectiligne de diamètre important
· 1 tube rugueux (proposé en option)
. 1 coude à 90° à angle vif, 1 coude du commerce,
. 1 vanne à opercule, 1 robinet à boisseau
· 1 contraction brusque
· 1 coude à 90° de faible rayon, 1 coude à 90° de rayon moyen, 1 coude à 90° de grand rayon
· 16 manomètres à eau pour les mesures dans les conduites
· 1 manomètre à aiguille pour les mesures dans les vannes
· Panneau vertical monté sur roulettes
· Débit maximum : 17,2 l/mn
· Réseau de tuyauterie : tubes de cuivre,
· Diamètres intérieurs 13,6 et 26,2 mm
· Dimensions : env 2600 x 800 x 1700 mm
· Fourni avec manuel d'utilisation et de travaux pratiques en français

- Le banc devra être fourni avec les accessoires suivants :
- Banc d'alimentation hydraulique volumétrique
- Un chronomètre
