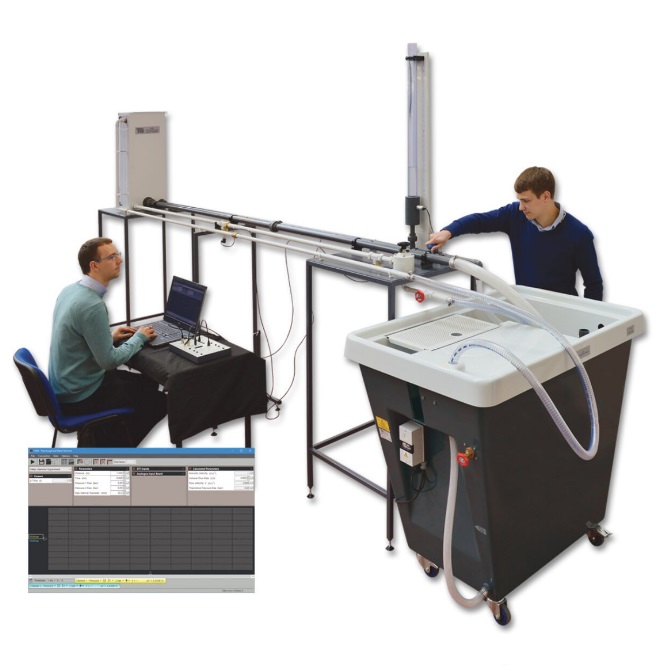

Banc pédagogique d'étude du coup de bélier et d'une cheminée d'équilibre - H405
![matériel pédagogique : Banc pédagogique d'étude du coup de bélier et d'une cheminée d'équilibre](javascript:fenetreCent("/zoom.php?image=/image_produit/H405.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc pédagogique autonome permettant d'étudier les phénomènes hydrauliques de coup de bélier et de cheminée d'équilibre.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration et analyse des phénomènes de surpression et de coup de bélier
- Détermination de la perte de charge par frottement entre un réservoir et une cheminée d'équilibre
- Détermination des profils de pression
- Détermination de vitesse du son dans une conduite
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC D'ETUDE DU COUP DE BELIER ET CHEMINEE D'EQUILIBRE
L'appareil devra permettre de montrer les phénomènes de surpression et coups de bélier hydraulique dans les canalisations du fait d'un changement brutal de débit dans une conduite.
Le banc devra permettre les exploitations pédagogiques suivantes:
- Démonstration et analyse des phénomènes de surpression et de coup de bélier
- Détermination de la perte de charge par frottement entre un réservoir et une cheminée d'équilibre
- Détermination des profils de pression
- Détermination de vitesse du son dans une conduite
Spécifications techniques requises:
2 conduites hydrauliques séparées pour les études sur les coups de bélier et les surpressions dans les conduites
Une cuve de mise en charge alimentera les deux conduites, elle comprendra un déversoir de surverse pour maintenir une charge constante
Vanne de réglage du débit
- Canalisation pour les études sur les surpressions :
- Cheminée d'équilibre en matière transparente en sortie de conduite
- Vanne de contrôle
- Capteur de pression situé à la base de la cheminée d'équilibre avec raccordement pour connexion à un système d'acquisition informatique
- Canalisation pour les études sur les coups de bélier
- Vanne à fermeture rapide
- Capteurs de pression en entrée et sortie de conduite avec raccordement pour connexion à un système d'acquisition informatique
Accessoires à fourni avec le banc :
- Banc d'alimentation hydraulique avec cuve de stockage
- Câbles de connexion pour le banc hydraulique et le système d'acquisition de données
- Tous les tuyaux et raccords nécessaires
- Alimentation électrique : 220 V ? 50 Hz
· Dimensions : env 3850 mm x 630 mm x 2400 mm
· Manuel d'utilisation et de travaux pratiques,
Le banc devra être fourni avec les accessoires suivants :
. Banc d'alimentation hydraulique avec mesure électronique et affichage digital du débit
. Un système d'acquisition dynamique
