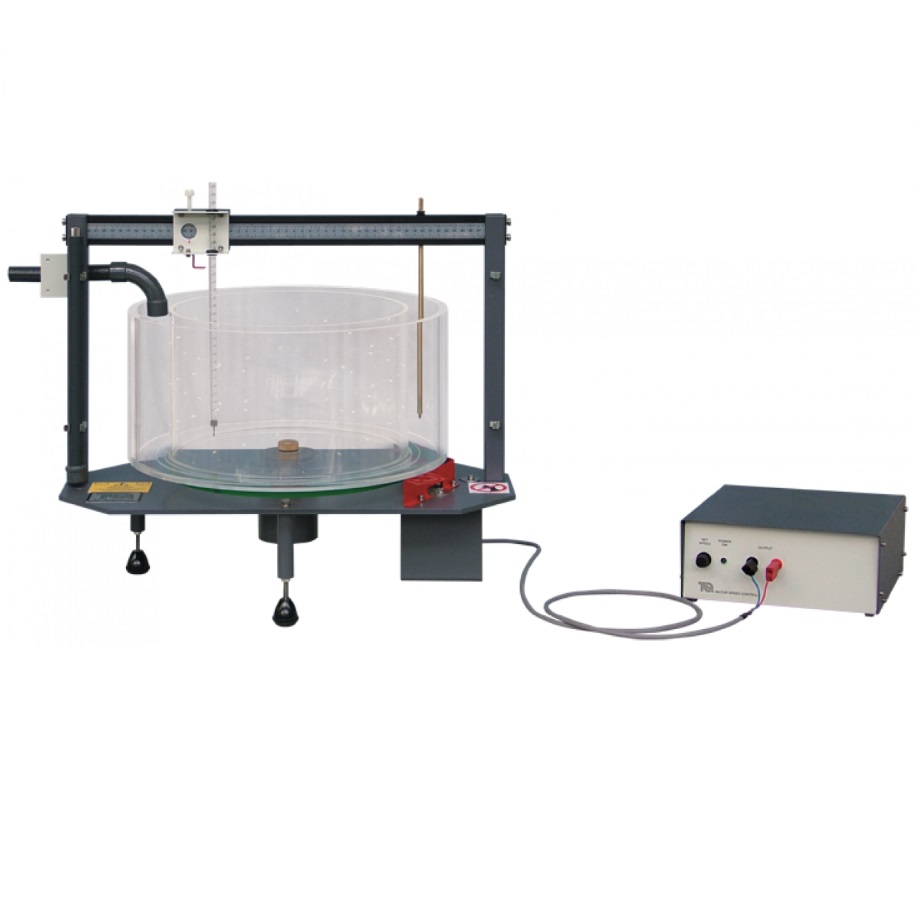

Appareil didactique d'étude des tourbillons libres et forcés - H13
![matériel pédagogique : Appareil didactique d'étude des tourbillons libres et forcés](javascript:fenetreCent("/zoom.php?image=/image_produit/H13.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil didactique permettant de visualiser et d'étudier les phénomènes de tourbillons ou vortex libres et forcés. L'appareil est fourni complet avec moteur d'entrainement et instrumentation associée,
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Détermination du profil de la surface d'un tourbillon forcé
- Détermination du profil de la surface d'un tourbillon libre
- Détermination de la pression totale dans un tourbillon forcé
- Comparaison des résultats avec les prédictions théorriques
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE DES TOURBILLONS LIBRES ET FORCES
- Le banc devra permettre l'étude des tourbillons libre et forcé.
- Les tourbillons seront clairement visibles sous tous les angles
- Le banc devra permettre une transformation rapide d'un tourbillon libre en un tourbillon forcé et permettre une analyse quantitative des tourbillons
Le banc devra permettre les exploitations pédagogiques suivantes:
- Détermination du profil de la surface d'un tourbillon forcé
- Détermination du profil de la surface d'un tourbillon libre
- Détermination de la pression totale dans un tourbillon forcé
- Comparaison des résultats avec les prédictions théoriques
Spécifications techniques requises:
- 1 récipient cylindrique en plexiglas (dia. 380 mm, h 180 mm)
- 1 récipient cylindrique en plexiglas perforé dia. 286 mm ; h 180 mm)
- 1 moteur basse tension
- 1 tube de Pitot
- 1 tube manomètrique
- 1 jauge de profondeur avec système de traverse gradué en mm
- 1 conduite d'alimentation
- 1 conduite d'évacuation
- Des vis de mise à niveau
- 1 boitier de contôle séparé avec variateur de vitesse
- Dimension de la cuve : env 650 x 400 x 600 mm
- Dimension de la console de commande : 250 mm x 270 mm x 110 mm
- Manuel d'utilisation et de travaux pratiques
Le banc devra être fourni avec les accessoires suivants :
. banc d'alimentation hydraulique volumétrique
· un chronomètre
