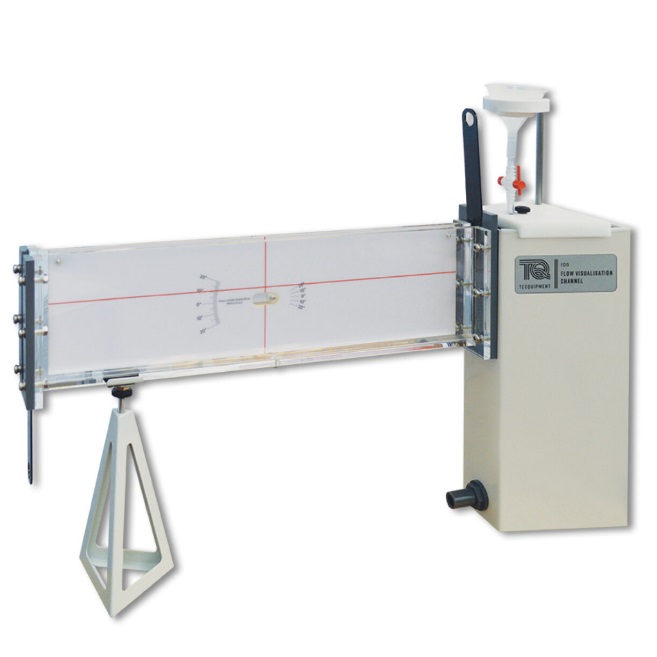

Canal de visualisation des écoulements - FC15
![matériel pédagogique : Canal de visualisation des écoulements](javascript:fenetreCent("/zoom.php?image=/image_produit/FC15.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Canal hydraulique de démonstration d'entrée de gamme compact permettant de visualiser les lignes de courant autour de déversoirs et autres objets dans un canal d'écoulement à surface libre. Une gamme de modèles est fournie en standard, faisant de ce canal un équipement didactique idéal pour initier les étudiants à la visualisation d'écoulements en mécanique des fluides.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Visualisation d'écoulements autour d'objets dans un canal à surface libre
- Étude de l'écoulement autour d'un déversoir à paroi mince submergé
- Étude de l'écoulement autour d'un déversoir à seuil épais et effets du changement de profil du déversoir (en inversant le bloc dans le canal)
- Démonstration visuelle du ressaut hydraulique
- Démonstration visuelle de la variation de l'angle d'incidence sur l'écoulement autour d'un hydroptère (symétrique et asymétrique)
- Démonstration visuelle du mélange de deux liquides avec des propriétés différentes, par exemple de l'eau chaude et de l'eau froide.
- Démonstration visuelle de l'énergie libérée lorsqu'un bloc de glace tourne
- Démonstration visuelle de la fonte d'un bloc de glace dans de l'eau douce et salée.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
CANAL DE VISUALISATION DES ECOULEMENTS
Le banc devra permettre les exploitations pédagogiques suivantes:
- Visualisation d'écoulements autour d'objets dans un canal à surface libre
- Étude de l'écoulement autour d'un déversoir à paroi mince submergé
- Étude de l'écoulement autour d'un déversoir à seuil épais et effets du changement de profil du déversoir (en inversant le bloc dans le canal)
- Démonstration visuelle du ressaut hydraulique
- Démonstration visuelle de la variation de l'angle d'incidence sur l'écoulement autour d'un hydroptère (symétrique et asymétrique)
- Démonstration visuelle du mélange de deux liquides avec des propriétés différentes, par exemple de l'eau chaude et de l'eau froide.
- Démonstration visuelle de l'énergie libérée lorsqu'un bloc de glace tourne
- Démonstration visuelle de la fonte d'un bloc de glace dans de l'eau douce et salée.
Spécifications techniques requises:
- Canal avec veine acrylique ouverte de 600 mm de long, 150 mm de haut et 15 mm de largeur
- Vanne guillotine basse en entrée de canal
- Vanne guillotine haute en sortie de canal
- Modèles cylindres de deux tailles différentes
- Déversoir à paroi mince submergé
- Déversoir à seuil épais (dont le bord d'attaque pourra être inversé)
- Deux modèles d'Hydroptère (symétrique et asymétrique)
- Système d'injection de colorant et bouteille de colorant
- Trois portes d'écluse étanches
- Un thermomètre
- Dimensions : env 800 mm long x 750 mm haut x 190 mm larg
- Manuel d'utilisation et de travaux pratiques
