Etude de structures

La gamme d'équipements pédagogiques sur les STRUCTURES permet d'étudier la quasi-totalité des phénomènes rencontrés par les techniciens et ingénieurs en génie civil, mécanique et architectural.
Les modules de travaux pratiques que nous proposons permettent ainsi d'effectuer des études sur les thématiques suivantes ; FORCE, FLEXION, CISAILLEMENT, ÉLASTICITÉ, THEORIE DES POUTRES, PONTS SUSPENDUS, TREILLIS, PORTIQUES,...
Notre gamme s'articule autour de deux systèmes didactiques modulaires séries STR et HST. Chaque système est indépendant et est composé d'un châssis de base sur lequel viennent se monter des modules expérimentaux permettant d'effectuer des TPs sur le thème choisi. Chacun des systèmes didactiques peut être interfacé avec un système d'acquisition de données qui lui est propre. Le système STR offre en plus la particularité de pouvoir effectuer des simulations sur les STRUCTURES à l'aide d'un logiciel.
Tous nos bancs didactiques sont fournis avec des manuels d'exploitation pédagogique pour vos travaux pratiques (TP).

ref :[HST4]
Module didactique d'étude d'un arc à trois articulations

matériel pédagogique : Module didactique d'étude d'un arc à trois articulations
Agrandir
Module didactique d'étude d'un arc à trois articulations permettant d'étudier la poussée horizontale sur les retombées d'un arc à trois articulations isostatique chargé par des charges réparties, ponctuelles et roulantes sur le tablier du pont plat et rigide et de calculer les lignes d'influence. Configuration symétrique et asymétrique interchangeables des arcs. Cellule de charge électronique permettant de mesurer la poussée horizontale.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST5]
Module didactique d'étude d'un arc parabolique à deux articulations

matériel pédagogique : Module didactique d'étude d'un arc parabolique à deux articulations
Agrandir
Module didactique d'étude d'un arc parabolique à deux articulations permettant d'étudier la poussée horizontale sur les retombées d'un arc parabolique à deux articulations en acier chargé par sept charges ponctuelles et de calculer les lignes d'influences. Les retombées sont montées sur roulement et la poussée horizontale est mesurée par une cellule de charge.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST6]
Module didactique d'étude d'un arc parabolique encastré à ses extrémités

matériel pédagogique : Module didactique d'étude d'un arc parabolique encastré à ses extrémités
Agrandir
Module didactique d'étude d'un arc parabolique encastré à ses extrémités permettant d'étudier la poussée horizontale et les moments d'encastrement d'un arc parabolique à extrémités fixes en acier chargé par sept charges ponctuelles et de calculer les lignes d'influences. L'une des extrémités pivote à l'aide d'un roulement sur une cellule de charge pour mesurer le moment et l'autre extrémité se déplace sur un pivot glissant équipé d'une cellule de charge pour mesurer la poussée horizontale.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST7]
Module didactique d'étude de la déformation élastique d'un portique

matériel pédagogique : Module didactique d'étude de la déformation élastique d'un portique
Agrandir
Module didactique d'étude de la déformation élastique de portiques hyperstatiques permettant de comparer les déplacements obtenus à partir d'un portique en appuis simple avec les déplacements théoriques obtenus à partir du premier théorème de Castigliano et par la relation de Simpson. Permet l'étude de la charge, des réactions horizontales, des déplacements latéraux et de la force de cisaillement. L'appareil est fournit avec un ensemble de supports pour permettre d'imposer des conditions d'encastrement, articulation appuis glissant sur un portique rigide rectangulaire en 'U' et un portique en ' S'. Des portiques supplémentaires sont disponibles en option.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST8]

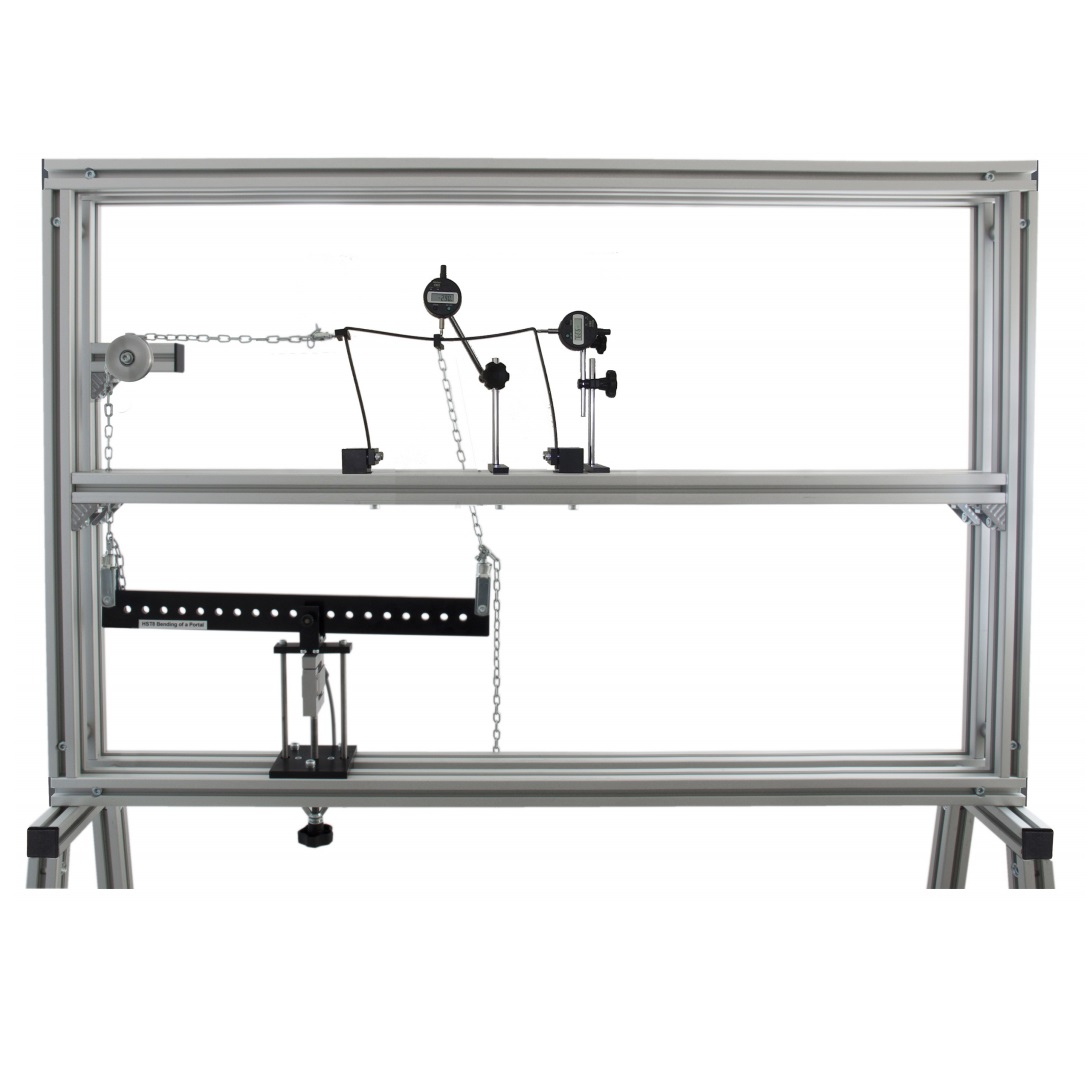

Module didactique d'étude de la déformation plastique d'un portique

matériel pédagogique : Module didactique d'étude de la déformation plastique d'un portique
Agrandir
Module didactique d'étude de la déformation plastique d'un portique permettant d'étudier le mécanisme d'affaissement d'un portique soumit à un chargement horizontal et vertical simultané, de calculer et de vérifier la position du moment fléchissant le plus important où une rotule plastique se formera probablement. Deux types de supports au sol sont Fourni pour fixer les pieds du portique articulé et fixe. La charge est appliquée à l'aide d'un système à vis avec poutre de répartition et une cellule de charge intégrée. Les déplacements sont mesurés par des comparateurs. Deux portiques de formes différentes sont Fourni.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST9]
Module didactique d'étude de l'effort tranchant dans une poutre

matériel pédagogique : Module didactique d'étude de l'effort tranchant dans une poutre
Agrandir
Module didactique d'étude de l'effort tranchant dans une poutre permettant d'observer et de mesurer l'action du cisaillement dans une section de poutre simplement supportée et de la comparer avec les valeurs théoriques
Un capteur de force mesure directement l'effort de cisaillement dans la section ''coupée' d'une poutre De multiples positions de chargement sont possible.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST10]
Module didactique d'étude du moment fléchissant dans une poutre

matériel pédagogique : Module didactique d'étude du moment fléchissant dans une poutre
Agrandir
Module didactique d'étude du moment fléchissant dans une poutre permettant d'observer et de mesurer l'action du moment fléchissant dans une section de poutre simplement supportée et de la comparer avec les valeurs théoriques, Un capteur de force électronique mesure la force directe créée dans la section' coupée' de la poutre et sont bras de levier mécanique associé à l'emplacement de la section 'coupée' permettant ainsi de calculer le moment fléchissant. De multiples positions de chargement sont possible.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST11]
Module didactique d'étude des poutres continues et hyperstatiques

matériel pédagogique : Module didactique d'étude des poutres continues et hyperstatiques
Agrandir
Module didactique d'étude des poutres continues et hyperstatiques permettant de mesurer les réactions aux appuis, les flèches et rotations de poutres simplement supportées, encastrées, hyperstatiques, continues à deux portées et poutres consoles. Chaque support de réaction possède un ajustement en hauteur et est équipé d'un capteur de force. Trois supports mesurent la force de réaction verticale à l'aide de cellules de charges à jauges intégrés et les flèches de la poutre sont mesurées à l'aide d'un comparateur numérique.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST12]
Module didactique d'étude de la déformation des pièces courbes

matériel pédagogique : Module didactique d'étude de la déformation des pièces courbes
Agrandir
Module didactique d'étude de la déformation des pièces courbes permettant d'étudier les déplacements aux extrémités de pièces courbes et de les comparer avec les résultats prévus théoriques issus du théorème de Castigliano et de la règle de Simpson. Six pièces de formes différentes sont fournies. Elles son encastrées à l'une de leurs extrémités et chargées verticalement à l'autre et des comparateurs numériques mesurent simultanément les déplacements horizontaux et verticaux au point de chargement,
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST13]
Module didactique d'étude de la déformation des poutres simple et cantilever

matériel pédagogique : Module didactique d'étude de la déformation des poutres simple et cantilever
Agrandir
Module didactique d'étude de la déformation des poutres simple et cantilever permettant d'analyser le fléchissement de poutres en appuis simples, bi-encastrées ou cantilevers soumises à des charges ponctuelles et réparties et de vérifier l'équation différentielle de la déformée d'une poutre. Trois comparateurs numériques à positions variables permettent de mesurer les flèches et trois éprouvettes en différents matériaux sont fournies.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST14]
Module didactique d'étude de la ligne d'influence de l'effort tranchant

matériel pédagogique : Module didactique d'étude de la ligne d'influence de l'effort tranchant
Agrandir
Module didactique d'étude de la ligne d'influence de l'effort tranchant permettant d'observer l'action de l'effort tranchant dans une section coupée d'une poutre en appuis simple, de déterminer les lignes d'influences de l'effort tranchant et de comparer les résultats avec les valeurs théoriques. Un capteur de force mesure directement l'effort de cisaillement dans la section ''coupée' d'une poutre, De multiples positions de chargement sont possible.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST15]
Module didactique d'étude de la ligne d'influence du moment fléchissant

matériel pédagogique : Module didactique d'étude de la ligne d'influence du moment fléchissant
Agrandir
Module didactique d'étude de la ligne d'influence du moment fléchissant permettant d'observer l'action du moment fléchissant dans une section coupée d'une poutre en appuis simple, de déterminer les lignes d'influences du moment fléchissant et de comparer les résultats avec les valeurs théoriques. Un Système de cantilever avec jauges de déformation permet de mesurer le moment fléchissant dans la section ''coupée' d'une poutre. De multiples positions de chargement sont possible.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST16]
Module didactique d'étude de treillis isostatique et hyperstatique

matériel pédagogique : Module didactique d'étude de treillis isostatique et hyperstatique
Agrandir
Module didactique d'étude d'une ferme hyperstatique permettant de mesurer les déformations et les déplacements dans les barres individuelles d'une ferme articulée isostatique et hyperstatique. La ferme est montée en cantilever à partir du montant vertical du portique universel HST1 à l'aide d'un pivot glissant sur son embase inférieure. Elle est constituée de 7 barres équipées de jauges de déformation et offre la possibilité de pouvoir ajouter une barre supplémentaire à longueur variable pour rendre le système hyperstatique. Les déformations et donc les forces sont mesurées dans chacune des barres et les déplacements aux noeuds sont mesurés à l'aide d'un comparateur numérique. La charge est appliquée par un système à vis avec cellule de charge incorporée.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST17]
Module didactique d'étude des forces dans les barres d'une ferme

matériel pédagogique : Module didactique d'étude des forces dans les barres d'une ferme
Agrandir
Module didactique d'étude des forces dans les barres d'une ferme permettant de mesurer les déformations et donc les forces dans les barres individuelles d'une ferme articulée. La ferme est montée en cantilever à partir du montant vertical du portique universel HST1. Elle est constituée de 6 barres en acrylique équipées de jauges de déformation. La charge est appliquée par un système à vis avec cellule de charge incorporée.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST18]
Module didactique d'étude d'un pont à travée centrale suspendue

matériel pédagogique : Module didactique d'étude d'un pont à travée centrale suspendue
Agrandir
Module didactique d'étude d'un pont à travée centrale suspendue permettant d'étudier les lignes d'influence pour les six réactions d'un pont à trois travées possédant un tablier plat et des tympans sur les trois travées lorsque celui-ci est traversé par une charge roulante double (simulation du passage d'un véhicule). Le pont est en appuis sur deux piliers intérieurs et est encré aux deux piliers extérieurs pour constituer une paire de cantilevers sur lesquels la travée centrale est supportée. Les quatre piliers et la travée centrale sont équipés de cellules de charges pour mesurer les réactions.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST19]
Module didactique d'étude d'une charpente à treillis articulés

matériel pédagogique : Module didactique d'étude d'une charpente à treillis articulés
Agrandir
Module didactique d'étude d'une charpente à treillis articulés permettant l'étude de différentes configurations de treillis articulés (ferme de charpente, poutre de Warren) avec mesure des déformations par jauges de déformations sur chacune des barres, de la charge appliquée par une cellule de force et des déplacements par un comparateur numérique. La charge peut être appliquée en différents points de la structure avec une cellule de charge. Une seconde cellule de charge est proposée en option.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST20]
Module didactique d'étude des contraintes dans une poutre en flexion

matériel pédagogique : Module didactique d'étude des contraintes dans une poutre en flexion
Agrandir
Module didactique d'étude des contraintes dans une poutre en flexion permettant de déterminer les contraintes et les déformations dans une poutre en T sollicitée en flexion. L'étudiant étudie le montage de jauges de déformations, l'équation de la flexion d'une poutre, la fibre neutre et le moment d'inertie. La poutre équipée de plusieurs jauges de déformation est montée sur deux appuis simples et est chargée à différentes positions à l'aide d'un système à vis avec cellule de charge intégrée. Le système permet de charger la poutre de manière oblique. Une poutre rectangulaire avec jauges de déformation est disponible en option sous la réf HST20A.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST21]
Module didactique d'étude de la flexion déviée d'une poutre

matériel pédagogique : Module didactique d'étude de la flexion déviée d'une poutre
Agrandir
Module didactique d'étude de la flexion déviée d'une poutre permettant d'étudier la relation entre les déplacements horizontaux et verticaux et le moment d'inertie de différentes sections de poutres ainsi que leur centre de cisaillement. Des poutres en ''U' et en ''L' sont fournies en standard. La position angulaire de chaque poutre peut être modifiée, faisant ainsi varier l'angle de chargement. La charge est appliquée par des masses et les déplacements horizontaux et verticaux à l'extrémité libre de la poutre sont mesurés par des comparateurs numériques.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST22]
Module didactique d'étude de la torsion des barres et des tubes

matériel pédagogique : Module didactique d'étude de la torsion des barres et des tubes
Agrandir
Module didactique d'étude de la torsion des barres et des tubes permettant l'étude du comportement en torsion de barres et de tubes. Application du couple à l'éprouvette à l'aide d'un système mécanique à engrenage à roue et vis sans fin. Mesure du couple à l'aide d'une cellule de mesure de force et de l'angle de rotation à l'aide d'un capteur de position angulaire. Fourni avec un ensemble de tubes et de barres d'essais.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST23]
Module didactique d'étude de l'équilibre des forces

matériel pédagogique : Module didactique d'étude de l'équilibre des forces
Agrandir
Module didactique d'étude de l'équilibre des forces permettant d'étudier l'équilibre des forces dans le plan. Le système permet d'équilibrer jusqu'à six forces concourantes et non concourantes dans un plan vertical et de construire le polygone des forces. Le module est constitué d'un panneau à monter dans le portique universel HST1. Les forces sont appliquées à l'aide de poids et de poulies de renvoi. Un papier au format A1 peut être fixé à l'arrière du panneau pour tracer les lignes d'actions des forces.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST24]
Module didactique d'étude de l'équilibre des forces parallèles

matériel pédagogique : Module didactique d'étude de l'équilibre des forces parallèles
Agrandir
Module didactique d'étude de l'équilibre des forces parallèles permettant d'étudier l'équilibre de forces verticales et le cas particulier de forces égales et opposées dans le plan. Le module est constitué d'un panneau à monter dans le portique universel HST1 avec deux modèles en plexiglass simulant une poutre de Warren et une poutre en ''N'sur lesquelles on vient appliquer des forces et des réactions et un disque avec 12 points d'attache en périphérie pour l'application d'un couple opposé. Les forces sont appliquées à l'aide de poids et de poulies de renvoi. Un papier au format A1 peut être fixé à l'arrière du panneau pour tracer les lignes d'actions des forces.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST25]
Module didactique d'étude de l'équilibre d'un corps rigide

matériel pédagogique : Module didactique d'étude de l'équilibre d'un corps rigide
Agrandir
Module didactique d'étude de l'équilibre d'un corps rigide permettant de déterminer les réactions sur les deux plans d'appuis d'une échelle lorsqu'un corps se déplace sur l'échelle et de les comparer avec les valeurs théoriques obtenues en utilisant les trois conditions d'équilibre. Le module est constitué d'une barre simulant une échelle montée sur une plaque avec roulements sur chacun des plans d'appuis du portique universel HST1 et d'un système de poids avec poulies de renvoi permettant de mesurer les réactions. Une masse amovible glisse le long de l'échelle pour simuler une personne se déplaçant sur l'échelle.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST26]
Module didactique d'étude de la déformation des poutres

matériel pédagogique : Module didactique d'étude de la déformation des poutres
Agrandir
Module didactique d'étude de la déformation des poutres permettant d'étudier le fléchissement de poutres soumises à des charges variables dans le domaine élastique, l'équation de la déformée d'une poutre y= c. WL3 / EI , l'influence de l'épaisseur et de la longueur de la poutre et d'étudier le principe de superposition. Le module est composé de deux supports à couteaux amovibles permettant de réaliser des appuis simples et des encastrements. Les charges sont appliquées par des crochets et des poids et les déplacements sont mesurés à l'aide de comparateurs numériques. Des éprouvettes en acier de différentes épaisseurs.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST27]
Module didactique d'étude de l'équilibre tridimensionnel

matériel pédagogique : Module didactique d'étude de l'équilibre  tridimensionnel
Agrandir
Module didactique d'étude de l'équilibre tridimensionnel permettant d'étudier l'équilibre d'un système tridimensionnel de cinq forces concourantes et non concourantes. Le module est composé d'un châssis cubique avec quatre poulies de renvoi placées sur chacun des coins supérieurs du châssis reliées par des cordes à des poids et d'un système de chargement vertical. Deux des faces verticales opposées sont équipées de feuilles transparentes marquées par des grilles pour un repérage facile des coordonnées et les deux autres faces sont équipées de miroirs. Les cordes possèdent des marques tous les 100 mm qui lorsqu'elles sont alignées avec leurs images dans le miroir permettent d'obtenir les coordonnées spatiales sur la grille de repère.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST28]
Module didactique d'étude de la méthode des moments d'aire

matériel pédagogique : Module didactique d'étude de la méthode des moments d'aire
Agrandir
Module didactique d'étude de la méthode des moments d'aire permettant de vérifier le 1er et le 2ème théorème sur les moments d'aire. Le module est composé d'une poutre en acier, de deux supports dont l'un autorise un déplacement longitudinal et l'autre un déplacement vertical, les deux supports permettant d'appliquer et de mesurer les moments et les rotations. Les charges peuvent être appliquées vers le haut ou le bas à l'aide de poulies de renvoi et de poids. La flèche de la poutre est mesurée à l'aide d'un comparateur. Un logiciel de simulation ref HST28S est disponible en option.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST29]
Module didactique d'étude du centre de cisaillement

matériel pédagogique : Module didactique d'étude du centre de cisaillement
Agrandir
Module didactique d'étude du centre de cisaillement permettant de déterminer le centre de cisaillement d'une poutre pour lequel une section transversale de poutre fléchie sans torsion. Le module est composé de deux supports latéraux à encastrement qui viennent se positionner sur le portique universel HST1 et de quatre poutres profilés avec des sections en U en L en demi-cercle et en Z. Chaque poutre est équipée d'une plaque de chargement transversale. Une paire de comparateur numérique mesure le fléchissement de la plaque de chargement transversale Fournisant une évaluation de la rotation. La charge est appliquée à l'aide d'un crochet et d'un jeu de poids.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST30]
Module didactique d'étude du module d'élasticité

matériel pédagogique : Module didactique d'étude du module d'élasticité
Agrandir
Module didactique d'étude du module d'élasticité permettant de déterminer le module d'élasticité d'Young (E) de barres rondes de différents matériaux (aluminium, laiton, acier). Le système permet d'effectuer des essais de traction jusqu'à 500 N à l'aide d'un système de chargement à vis équipé d'une cellule de charge. L'allongement des éprouvettes est mesuré par un système à deux comparateurs numériques.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST31]
Module didactique d'étude d'un câble suspendu

matériel pédagogique : Module didactique d'étude d'un câble suspendu
Agrandir
Module didactique d'étude d'un câble suspendu permettant d'étudier la théorie simplifiée sur un câble en suspension symétrique et asymétrique. Le module est composé d'une chaine de vélo suspendue entre deux poulies dont les hauteurs sont réglables et les extrémités équipées de dynamomètres à ressort. Le poids intrinsèque de la chaine peut être modifié sur toute sa longueur à l'aide de 27 poids suspendus de 1N. La flèche de la chaine peut être mesurée à l'aide d'échelles graduées sur les axes x et y. Un logiciel de simulation ref HST31S est disponible en option.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST32]
Module didactique d'étude d'un ressort à lamelles

matériel pédagogique : Module didactique d'étude d'un ressort à lamelles
Agrandir
Module didactique d'étude d'un ressort à lamelles permettant de déterminer les caractéristiques charge/fléchissement d'un ressort à lamelles et de les comparer avec les prévisions théoriques basées sur une flexion circulaire et faisant abstraction des phénomènes de frottements. Le module est composé d'une suspension de véhicule à lamelles dont les extrémités ont été modifiées pour pouvoir se positionner en appuis sur des roulements à billes placés sur des plaques. Le ressort est chargé en son centre par un système à vis avec cellule de charge intégrée. La flèche au centre du ressort est mesurée par un comparateur numérique.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

ref :[HST33]
Module didactique d'étude de la rigidité d'une poutre et du facteur de report

matériel pédagogique : Module didactique d'étude de la rigidité d'une poutre et du facteur de report
Agrandir
Module didactique d'étude de la rigidité d'une poutre et du facteur de reportpermettant de déterminer la distribution du moment de poutres uniforme et non-uniforme. Le module est constitué de deux supports permettant d'appliquer des charges et de mesurer les moments et les rotations de la poutre. L'un des supports permet de réaliser un encastrement alors que l'autre est libre de se déplacer longitudinalement pour éviter toute tension lorsque la poutre fléchie. L'un des supports permet d'imposer un déplacement vertical en insérant des plaques fines. Le chargement s'effectue à l'aide de crochets et de poids. Deux poutres en acier sont fournies, une de section uniforme et l'autre de section variable sur environ 1/3 de la poutre.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
