Portique d'essais didactique MAGNUS pour laboratoire de génie civil - HPM1

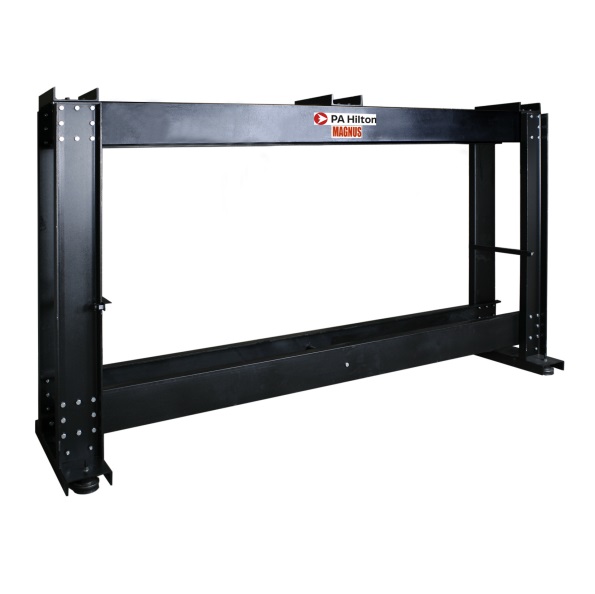

![matériel pédagogique : Portique d'essais didactique MAGNUS pour laboratoire de génie civil](javascript:fenetreCent("/zoom.php?image=/image_produit/HPM1.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Portique d'essais didactique MAGNUS pour applications en Génie Civil pouvant supporter des charges jusqu'à 300 KN avec espace de travail de 4m x 1.6 m. Le portique est réalisé à partir d'une double structure en acier et est fourni avec un vérin de mise en charge hydraulique HPM1. Un système de mise en charge double est également disponible sous la ref HPM3. De nombreux modules expérimentaux sont disponibles en option.
Spécifications pour appel d'offres
PORTIQUE POUR ESSAIS EN GENIE CIVIL
Spécifications techniques requises:
- Toutes les parties du cadre en acier sont peintes avec une protection contre la corrosion.
- Espace de travail à l'intérieur du portique de 4,0 m de long x 1,6 m de haut
- Capacité de charge d'essai ponctuelle de 300kN
- Capacité de charge d'essai de flexion à quatre points de 2 x 200kN
- Poutrelles en acier de section 300(L) x 90(H) Bride parallèle.
- 1 x Caisse en bois contenant le portique et ses accessoires (fourni démonté)
- 2 x Pieds de base
- 4 x montants verticaux: 2340(L)mm
- 2 x traverses supérieures: 4610(L)mm
- 2 x traverses inférieures: 4610(L)mm
- 3 x Supports transversaux: 600(L)mm
- 1 x Barre de fixation : Ø50.8 x 580(L)mm
- 4 x pieds de support Supports de machine : Ø160mm, M20, jusqu'à 100mm de réglage
- Embase: 1200(L)mm
- 1 x Plaque signalétique magnétique
- Jeu de 100 vis à tête hexagonale M20 à haute résistance, écrous et rondelles
- 1 x Boîte à outils avec clés, maillet, niveau, outil d'alignement, clés hexagonales
- Dimensions: 461(L) x 120(l) x 253(H)cm
- Manuel d'utilisation
