Module didactique d'étude d'un pont à travée centrale suspendue - HST18
![matériel pédagogique : Module didactique d'étude d'un pont à travée centrale suspendue](javascript:fenetreCent("/zoom.php?image=/image_produit/HST18.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

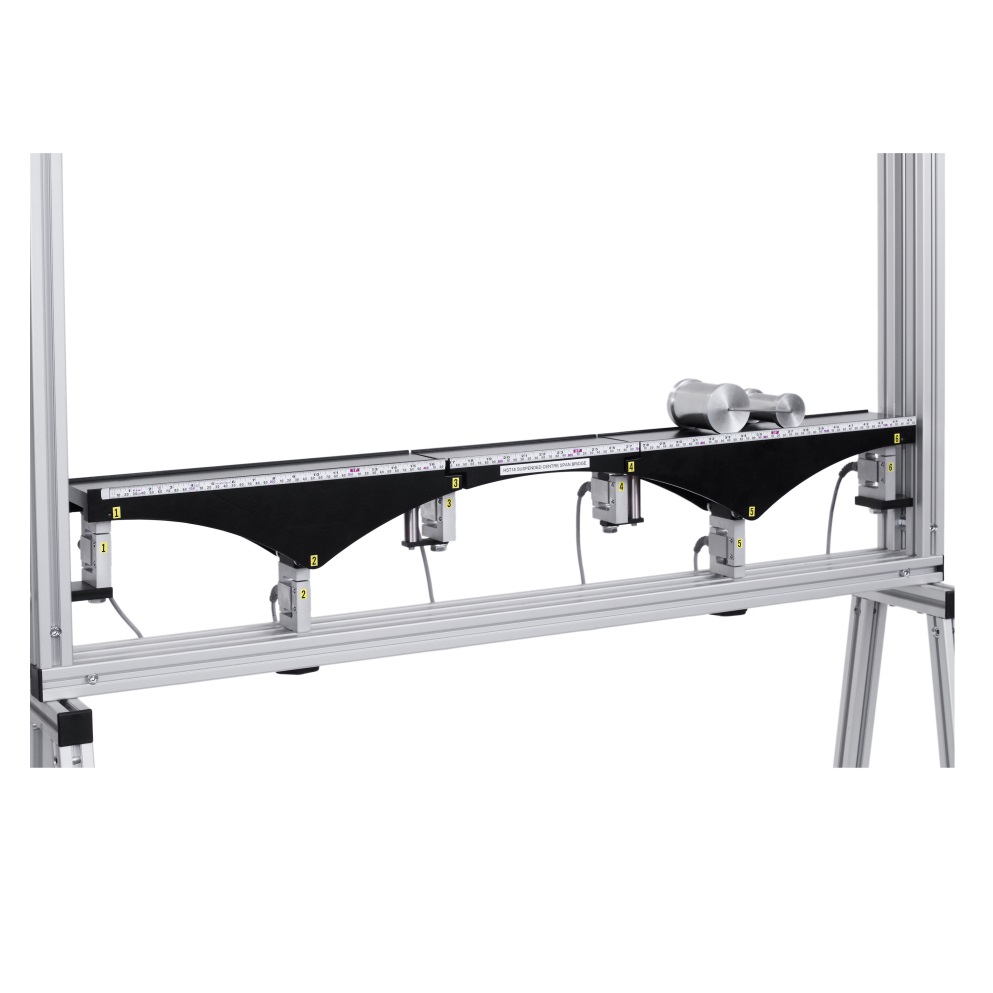

Module didactique d'étude d'un pont à travée centrale suspendue permettant d'étudier les lignes d'influence pour les six réactions d'un pont à trois travées possédant un tablier plat et des tympans sur les trois travées lorsque celui-ci est traversé par une charge roulante double (simulation du passage d'un véhicule). Le pont est en appuis sur deux piliers intérieurs et est encré aux deux piliers extérieurs pour constituer une paire de cantilevers sur lesquels la travée centrale est supportée. Les quatre piliers et la travée centrale sont équipés de cellules de charges pour mesurer les réactions.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Détermination des lignes d'influence pour l'ensemble des six réactions d'appuis
- Utilisation des lignes d'influence pour une charge roulante combinée
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MODULE D'ETUDE D'UN PONT A TRAVEE CENTRALE SUSPENDUE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Détermination des lignes d'influence pour l'ensemble des six réactions d'appuis
- Utilisation des lignes d'influence pour une charge roulante combinée
Spécifications techniques requises:
- Modèle de pont à tablier à 3 travées
- L'appareil devra être composé de tympans pleins et d'une travée centrale suspendue
- Portée totale du tablier du pont de 1226 mm
- Longueur de la travée centrale : 270 mm
- Longeur de chaque tympan plein : 478 mm
- Les réactions d'appuis devront être mesurées à l'aide de 6 cellules de charge électroniques incorporées pour enregistrer les réactions lorsque le pont sera chargé et possibilité d'analyser les lignes d'influence de réaction du pont.
- Quatre piliers et deux supports de travée centrale équipés de cellules de charges électroniques mesurant directement les réactions avec une résolution 0.1N sur une gamme de 0 à 500 N
- Les forces de réaction seront affichées sur une interface numérique à fournir séparément
- On pourra simuler des charges ponctuelles ou roulantes à l'aide de charges roulantes de 25N et 10N pouvant s'assembler en tendem pour simuler le passage d'un véhicule
- Échelle linéaire sur le côté des tabliers du pont permettant un positionnement précis des charges ponctuelles ou roulantes.
- Accessoires: mètre ruban, 2 clés hexagonales
- Boite de rangement pour accessoires
- Dimensions : env 1300 x 150 x 400 mm
- Manuel d'utilisation et de travaux pratiques
