Module didactique d'étude des contraintes dans une poutre en flexion - HST20

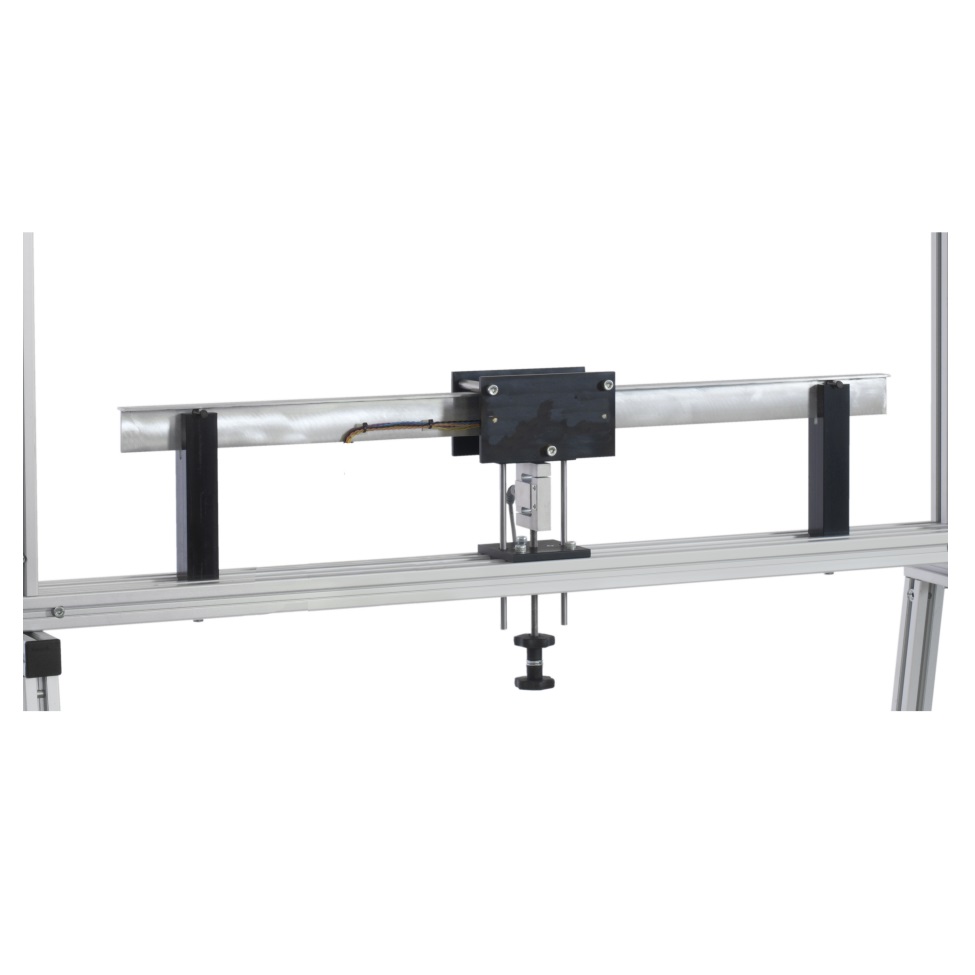

![matériel pédagogique : Module didactique d'étude des contraintes dans une poutre en flexion](javascript:fenetreCent("/zoom.php?image=/image_produit/HST20.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Module didactique d'étude des contraintes dans une poutre en flexion permettant de déterminer les contraintes et les déformations dans une poutre en T sollicitée en flexion. L'étudiant étudie le montage de jauges de déformations, l'équation de la flexion d'une poutre, la fibre neutre et le moment d'inertie. La poutre équipée de plusieurs jauges de déformation est montée sur deux appuis simples et est chargée à différentes positions à l'aide d'un système à vis avec cellule de charge intégrée. Le système permet de charger la poutre de manière oblique. Une poutre rectangulaire avec jauges de déformation est disponible en option sous la réf HST20A.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Comparaison de la théorie avec les résultats expérimentaux
- Effectuer des mesures avec des jauges de déformation
- Appliquer l'équation de la flexion
- Notion d'axe neutre
- Travail sur les contraintes et les déformations et leur conversion
- Moment d'inertie
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MODULE DIDACTIQUE D'ÉTUDE DES CONTRAINTES DANS UNE POUTRE EN FLEXION
Le banc devra permettre les exploitations pédagogiques suivantes:
- Comparaison de la théorie avec les résultats expérimentaux
- Effectuer des mesures avec des jauges de déformation
- Appliquer l'équation de la flexion
- Notion d'axe neutre
- Travail sur les contraintes et les déformations et leur conversion
- Moment d'inertie
Spécifications techniques requises:
- Poutre Aluminium en T montée sur appuis simples équipée de jauges de déformation
- Dimensions de la poutre : 900 x 25 x 3.2 mm
- Charge sur la poutre en T appliquée à l'aide d'un mécanisme de vérin à vis avec cellule de charge intégrée de 500 N.
- 5 paires jauges de déformation en demi pont avec compensation de température
- Ensemble de câbles pour raccordement à une interface de mesure et d'acquisition de données à fournir séparément.
- 2 supports (appuis simples), longueur entre appuis réglable
- Boite de rangement des accessoires
- 1 mètre ruban
- 1 Clé hexagonale
- Logiciel d'acquisition de données
- Livret sur les structures au format numérique
- Manuel d'utilisation et de travaux pratiques en Français
