Module didactique d'étude des forces dans les barres d'une ferme - HST17

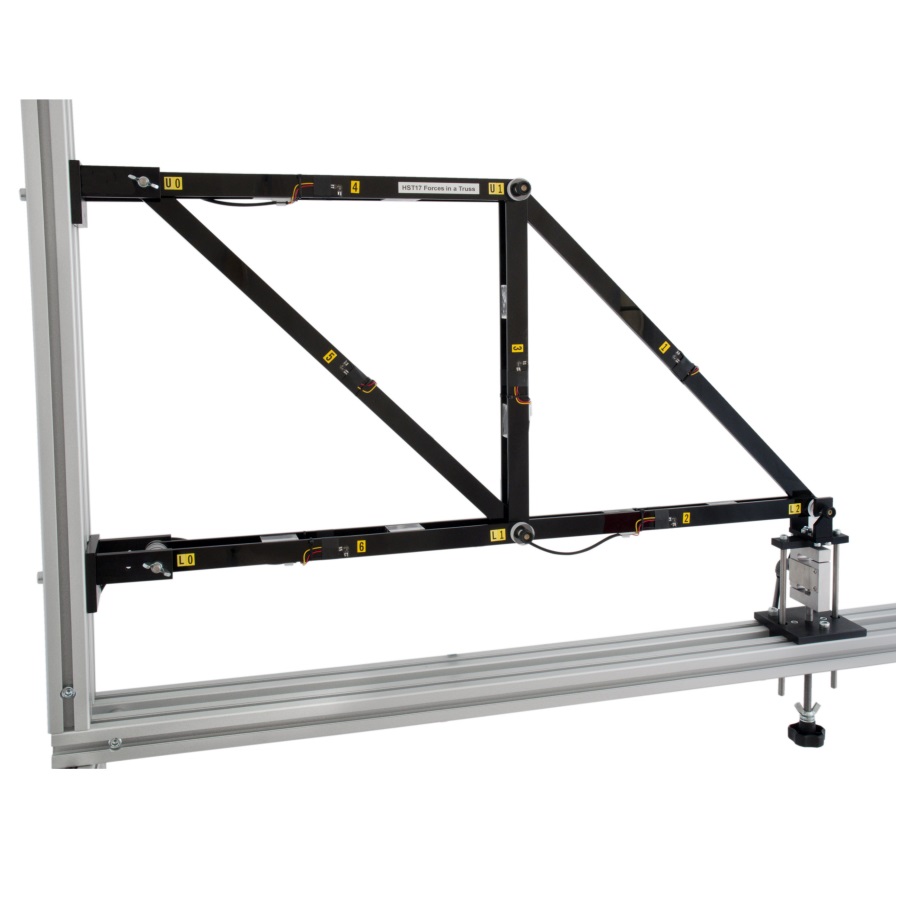

![matériel pédagogique : Module didactique d'étude des forces dans les barres d'une ferme](javascript:fenetreCent("/zoom.php?image=/image_produit/HST17.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Module didactique d'étude des forces dans les barres d'une ferme permettant de mesurer les déformations et donc les forces dans les barres individuelles d'une ferme articulée. La ferme est montée en cantilever à partir du montant vertical du portique universel HST1. Elle est constituée de 6 barres en acrylique équipées de jauges de déformation. La charge est appliquée par un système à vis avec cellule de charge incorporée.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc devra permettre les exploitations pédagogiques suivantes:
- Calculer les forces exercées sur les éléments par résolution au niveau des articulations
- Mesurer les déformations exercées sur chaque élément de la ferme
- Déterminer les forces/contraintes de traction de compression
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MODULE DIDACTIQUE D'ÉTUDE DES FORCES DANS LES BARRES D'UNE FERME
Le banc devra permettre les exploitations pédagogiques suivantes:
- Calculer les forces exercées sur les éléments par résolution au niveau des articulations
- Mesurer les déformations exercées sur chaque élément de la ferme
- Déterminer les forces/contraintes de traction de compression
Spécifications techniques requises:
- Doit permettre de mesurer les déformations et les déplacements dans les barres individuelles d'un treillis articulé isostatique
- Doit être construit à partir d'un treillis cantilever avec 2 travées à 45 ° de type isostatique possédant au total six barres articulées
- Doit posséder des jauges de déformations (en demi-pont) collées sur chacune des barres avec des câbles de raccordement à une interface numérique
- Le treillis doit être chargé par un mécanisme précis à vis écrou incorporant une cellule de charge électronique
- Une interface numérique (en supplément) permettra d'afficher les déformations, le déplacement et la charge appliquée au treillis
- Un logiciel expérimental sous Labview serra disponible séparément pour fonctionner avec l'interface numérique afin de permettre l'acquisition, le traitement et la sauvegarde des valeurs expérimentales et théoriques
- Charge appliquée mesurée par une cellule de charge de 500 N, avec résolution de 0.1N
- Barres verticales et horizontales de 400 mm entre articulations, section 25 x 10 mm en acrylique
- Doit pouvoir se monter sur un châssis de montage et être réccordé à une interface numérique disponibles séparément.
- 2 appliques de fixation
- Accessoires: clé hexagonale
- Boite de rangement pour accessoires
- Manuel d'utilisation et de travaux pratiques
