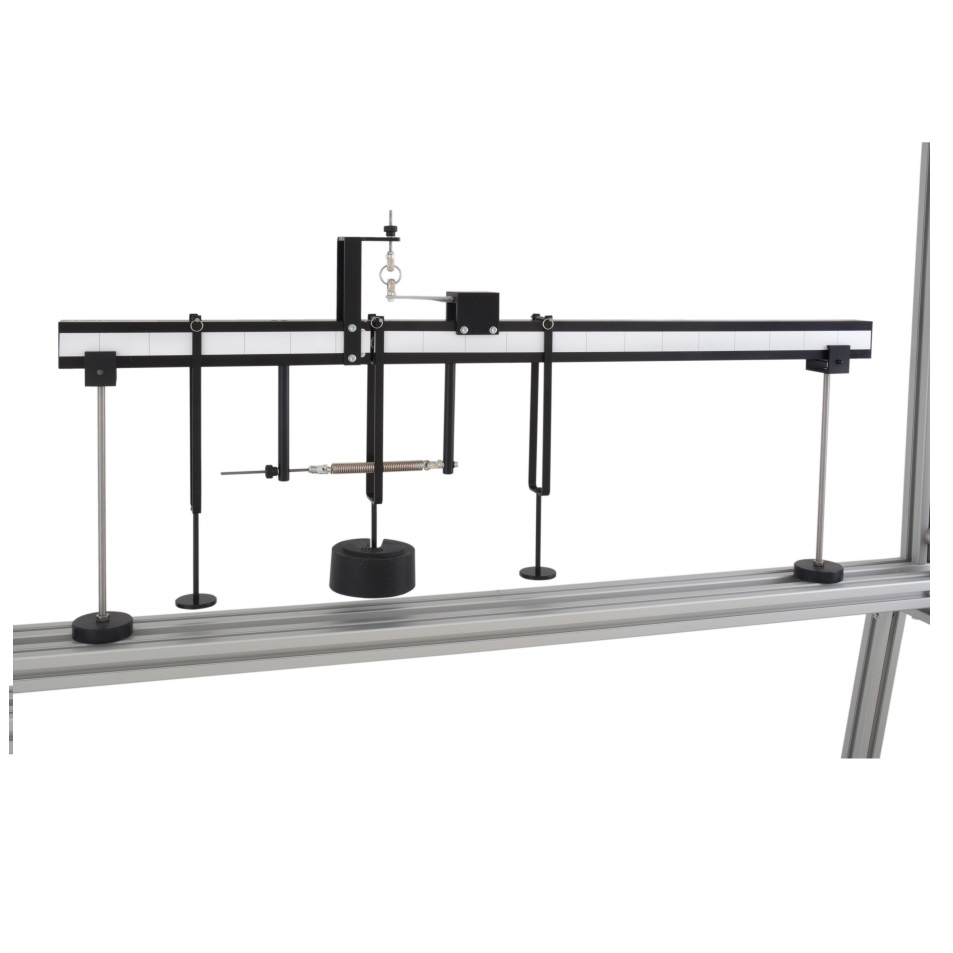

Module didactique d'étude de l'effort tranchant dans une poutre - HST9
![matériel pédagogique : Module didactique d'étude de l'effort tranchant dans une poutre](javascript:fenetreCent("/zoom.php?image=/image_produit/HST9.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Module didactique d'étude de l'effort tranchant dans une poutre permettant d'observer et de mesurer l'action du cisaillement dans une section de poutre simplement supportée et de la comparer avec les valeurs théoriques
Un capteur de force mesure directement l'effort de cisaillement dans la section ''coupée' d'une poutre De multiples positions de chargement sont possible.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration visuelle de force du cisaillement dans une section 'coupée' d'une poutre
- Comparaison des résultats expérimentaux avec la théorie
- Création et utilisation des diagrammes d'effort de cisaillement
- Variation de la force de cisaillement en fonction de charges ponctuelles, positions de charges et arrangement des charges
- Utilisation d'un capteur de force pour afficher la force de cisaillement
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC D'ETUDE DE L'EFFORT TRANCHANT DANS UNE POUTRE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Démonstration visuelle de force du cisaillement dans une section 'coupée' d'une poutre
- Comparaison des résultats expérimentaux avec la théorie
- Création et utilisation des diagrammes d'effort de cisaillement
- Variation de la force de cisaillement en fonction de charges ponctuelles, positions de charges et arrangement des charges
- Utilisation d'un capteur de force pour afficher la force de cisaillement
Spécifications techniques requises:
- Doit consister en 2 supports simples; une poutre rigide en alliage d'aluminium coupée en deux longueurs inégales permettant un mouvement vertical, tout en résistant à la flexion
- Capteur de force mesurant directement l'effort de cisaillement dans la section ''coupée'
- Doit pouvoir se monter sur un châssis universel
- Charge appliquée par crochets, et poids emboîtables
- Longueurs des poutres 600 et 300 mm
- Positionnement sans restriction le long des longueurs de la poutre des poids
- Sortie capteur de force pour connexion directe à une interface numérique
- Indicateur de niveau pour mise à niveau des poutres après chargement
- Jeu de poids calibrés fourni: 1 x 2N, 1 x 5N, 1 x 10N
- Dimension : env 1000 x 100 x 600 mm
- Manuel d'utilisation et de travaux pratiques
