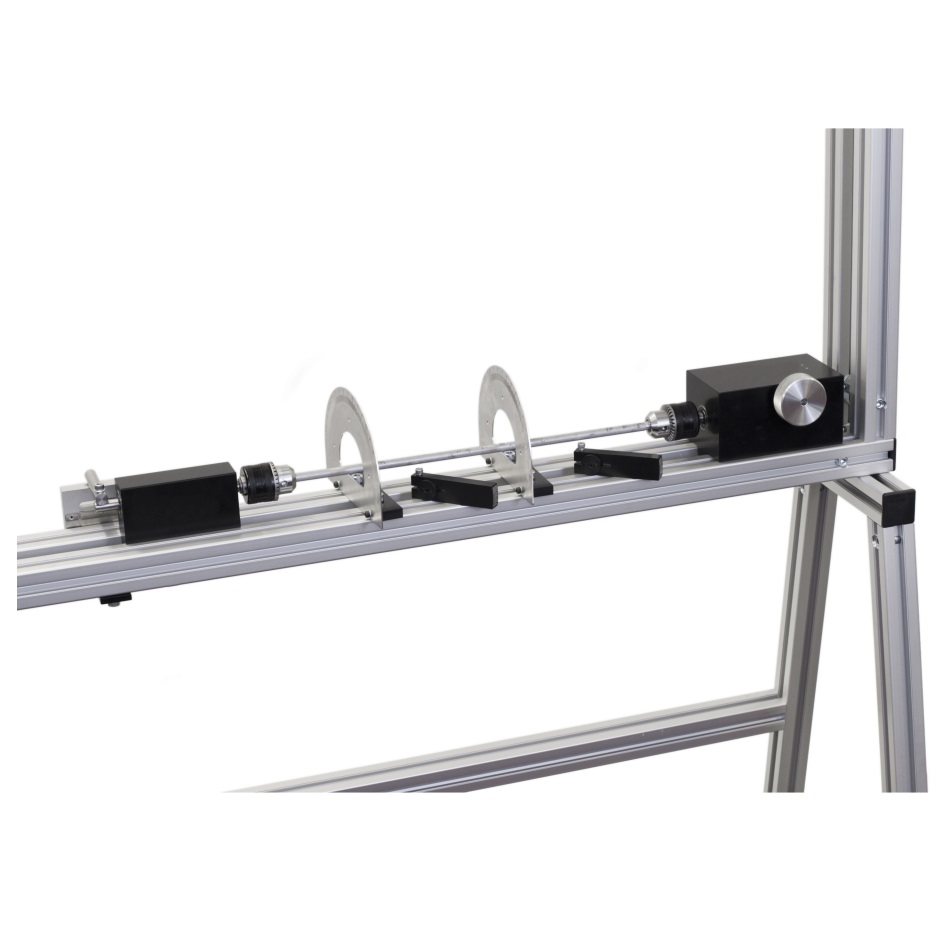

Module didactique d'étude de la torsion des barres et des tubes - HST22

matériel pédagogique : Module didactique d'étude de la torsion des barres et des tubes
Agrandir image

Description

Module didactique d'étude de la torsion des barres et des tubes permettant l'étude du comportement en torsion de barres et de tubes. Application du couple à l'éprouvette à l'aide d'un système mécanique à engrenage à roue et vis sans fin. Mesure du couple à l'aide d'une cellule de mesure de force et de l'angle de rotation à l'aide d'un capteur de position angulaire. Fourni avec un ensemble de tubes et de barres d'essais.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Vérification de la théorie classique de la torsion dans barres de section circulaire et les tubes
- Comparaison d'un tube et d'un tube similaire avec une fente mince dans le sens de sa longueur.
- Comparaison de la théorie complexe sur la torsion pour un tube creux de section carré avec les valeurs expérimentales
- Rapport entre la longueur de l'éprouvette, le couple et la rotation angulaire
- Module de cisaillement
- Module de Rigidité, G,
- Moment d'inertie polaire
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ETUDE DE LA TORSION DES BARRES ET DES TUBES

Le banc devra permettre les exploitations pédagogiques suivantes:
- Vérification de la théorie classique de la torsion dans barres de section circulaire et les tubes
- Comparaison d'un tube et d'un tube similaire avec une fente mince dans le sens de sa longueur.
- Comparaison de la théorie complexe sur la torsion pour un tube creux de section carré avec les valeurs expérimentales
- Rapport entre la longueur de l'éprouvette, le couple et la rotation angulaire
- Module de cisaillement
- Module de Rigidité, G,
- Moment d'inertie polaire

Spécifications techniques requises:
- Cellule de la charge pour mesure du couple : 500N à connecter à une interface numérique
- Capteur de position angulaire avec étendue de 300° à connecter à une interface numérique
- Barre ronde en acrylique
- Système mécanique à engrenage à roue et vis générant du couple de torsion fin
- 2 rapporteurs avec indicateur pour la mesure de la position angulaire, échelle de 180° avec vernier au 0.1°
- Mandrins avec 3 mordaches de précision avec clé de serrage
- 5 érouvettes de torsion avec extrémités profilées
- Barre ronde en aluminium
- Tube rond en aluminium
- Tube rond en aluminium avec une fente mince
- Tube d'aluminium carré
- Barre ronde en acrylique
- Dimensions: 700(L) x 600(W) x 200(H) mm
- Manuel d'utilisation et de travaux pratiques
