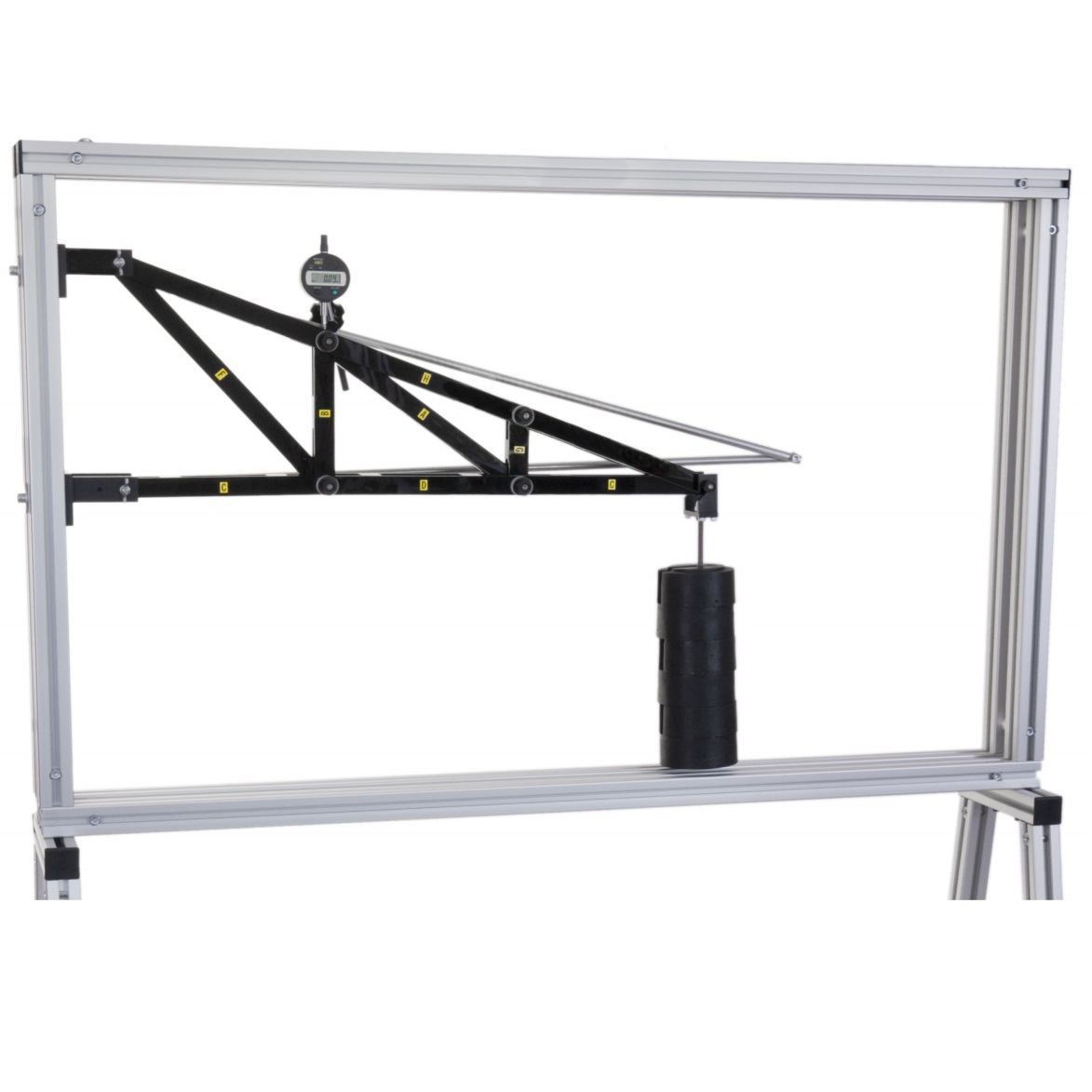

Module didactique d'étude de la déformation dans un treillis représentatif d'une structure en treillis à 18 barres permettant de comparer les déplacements de 3 configurations différentes de treillis articulés avec les déplacements théoriques calculés à partir du premier théorème de Castigliano et de montrer l'efficacité d'une telle structure. Les déplacements à chaque noeud seront mesurés à l'aide d'un comparateur numérique sur support amovible.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Comparaison des résultats expérimentaux avec les valeurs théoriques obtenues en utilisant le premier théorème de Castigliano.
- Étude de l'efficacité de différents treillis
- Construction de treillis articulés
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
BANC D'ETUDE DE LA DEFORMATION DE TREILLIS
Le banc devra permettre les exploitations pédagogiques suivantes:
- Comparaison des résultats expérimentaux avec les valeurs théoriques obtenues en utilisant le premier théorème de Castigliano.
- Étude de l'efficacité de différents treillis
- Construction de treillis articulés
Spécifications techniques requises:
- L'appareil doit être composé de 18 barres, conçues pour permettre de construire des treillis cantilevers de type 3:4:5 plans et de forme triangulaire avec un angle au sommet de 20.5°
- Les liaisons entre les barres seront articulées à l'aide de disques de jonction
- Des supports de console doivent permettre de raccorder le treillis à un châssis de montage. Ceux-ci permettront la fixation d'un support de comparateur articulé pour effectuer la mesure des déplacements
- Les déplacements à chaque n?ud seront mesurés à l'aide d'un comparateur numérique sur support amovible
- Jeu de 18 barres pour la construction de trois types de systèmes triangulés :
- Treillis 3 :4 :5 plan - dimensions 720 (L) x 180 (H) mm
- Treillis 3 :4 :5 plan - dimensions 540 (L) x 240 (H) mm
- Treillis avec la barre supérieure inclinée de 20.5° - Longeur 720 mm
- Section des barres de treillis : 25 (H) x 10 (l) mm
- Comparateur numérique : course 12.7 mm, résolution 0.01 mm
- 2 goupilles longues
- 5 goupilles courtes
- 2 supports de console
- Jeu de poids : 5 x 20N, 1 x 50 N
- 1 crochet de poids
- 1 Mètre ruban
- 1 boite de rangement pour accessoires
- Dimensions : env 1300 x 150 x 500 mm
- Manuel d'utilisation et de travaux pratiques
