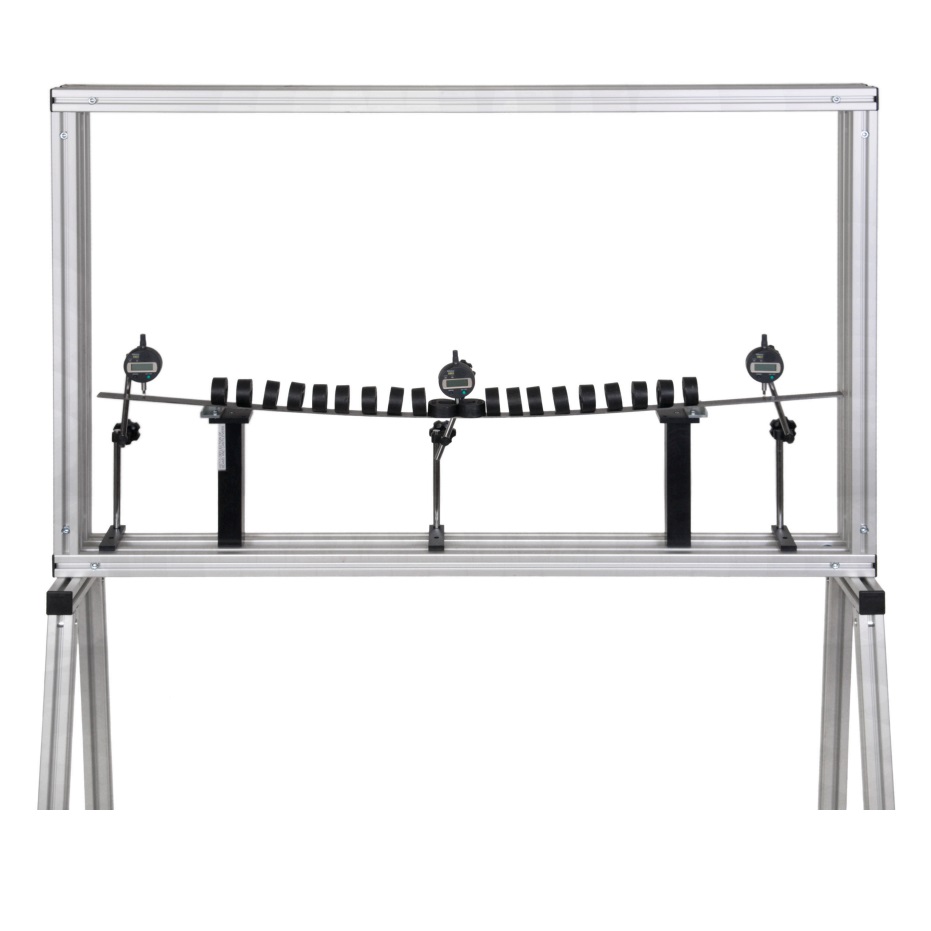

Module didactique d'étude de la déformation des poutres simple et cantilever - HST13
![matériel pédagogique : Module didactique d'étude de la déformation des poutres simple et cantilever](javascript:fenetreCent("/zoom.php?image=/image_produit/HST13.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Module didactique d'étude de la déformation des poutres simple et cantilever permettant d'analyser le fléchissement de poutres en appuis simples, bi-encastrées ou cantilevers soumises à des charges ponctuelles et réparties et de vérifier l'équation différentielle de la déformée d'une poutre. Trois comparateurs numériques à positions variables permettent de mesurer les flèches et trois éprouvettes en différents matériaux sont fournies.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Mesure du fléchissement d'une poutre pour une charge ponctuelle et une charge uniformément répartie.
- Vérification de l'équation différentielle de la flexion d'une poutre.
- Mesurez et calculez les rotations aux extrémités et la pente.
- Calculez le module d'Young du matériau de la poutre.
- Appliquez différentes conditions de fixation aux extrémités d'une poutre, comprenant une poutre en appui simple, poutre cantilever, poutre console et encastrée.
- Modification de la portée entre appui de la poutre
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MODULE D'ETUDE DE LA DEFORMATION DES POUTRES SIMPLE ET CANTILEVER
Le banc devra permettre les exploitations pédagogiques suivantes:
- Mesure du fléchissement d'une poutre pour une charge ponctuelle et une charge uniformément répartie.
- Vérification de l'équation différentielle de la flexion d'une poutre.
- Mesurez et calculez les rotations aux extrémités et la pente.
- Calculez le module d'Young du matériau de la poutre.
- Appliquez différentes conditions de fixation aux extrémités d'une poutre, comprenant une poutre en appui simple, poutre cantilever, poutre console et encastrée.
- Modification de la portée entre appui de la poutre
Spécifications techniques requises:
- Poutre en acier 25 (L) x 3 (H) x 1200 (L) mm
- Poutre en acier 25 (L) x 5 (H) x 1200 (L) mm
- 3 Comparateur numérique avec course de 12.7 mm, résolution de 0.01 mm
- 3 supports de comparateurs
- 2 Piliers support avec fixation pour réaliser un encastrement
- 1 mètre ruban
- Jeu de poids : 10 x 1N, 20 x 2N, 1 x 50N
- Possibilité de créer une charge uniformément répartie
- 1 Crochet de poids
- Accessoires: mètre ruban, 3 clés hexagonales
- Boite de rangement pour accessoires
- Manuel d'utilisation et de travaux pratiques
