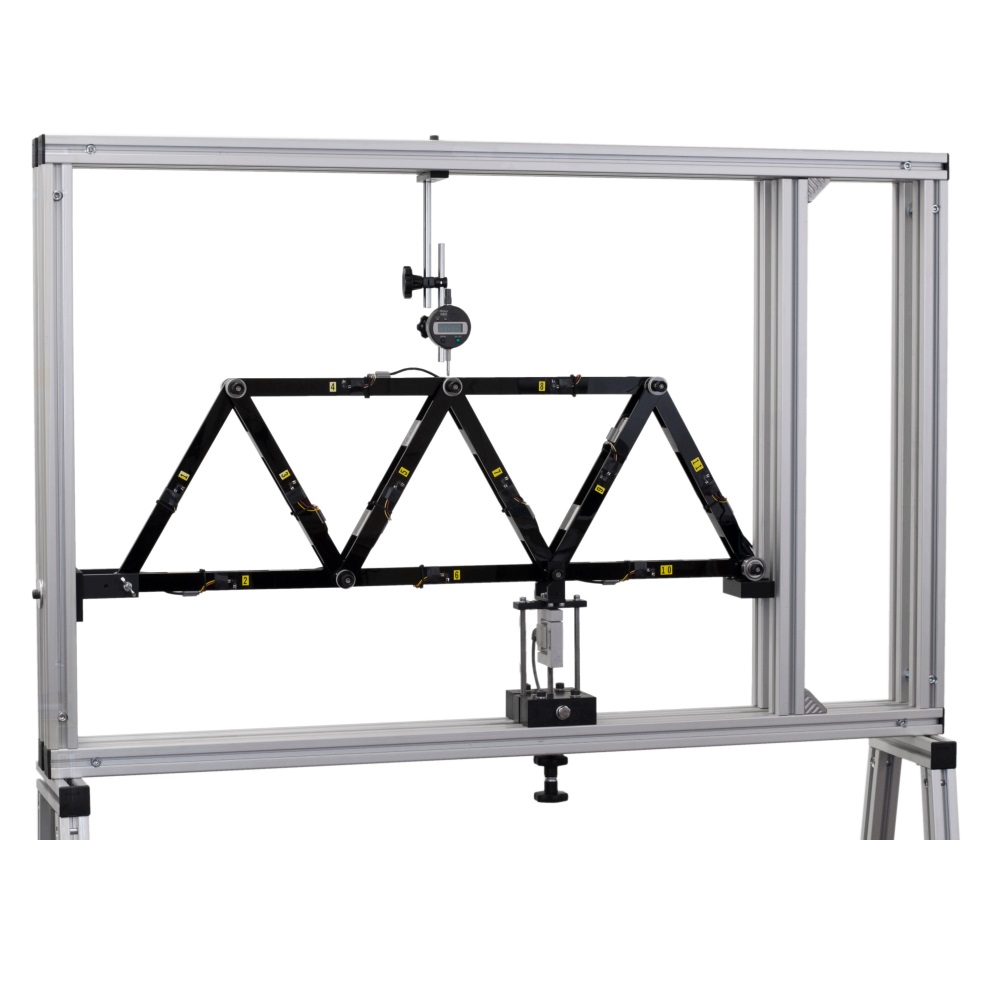

Module didactique d'étude d'une charpente à treillis articulés - HST19
![matériel pédagogique : Module didactique d'étude d'une charpente à treillis articulés](javascript:fenetreCent("/zoom.php?image=/image_produit/HST19.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Module didactique d'étude d'une charpente à treillis articulés permettant l'étude de différentes configurations de treillis articulés (ferme de charpente, poutre de Warren) avec mesure des déformations par jauges de déformations sur chacune des barres, de la charge appliquée par une cellule de force et des déplacements par un comparateur numérique. La charge peut être appliquée en différents points de la structure avec une cellule de charge. Une seconde cellule de charge est proposée en option.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Etude des déformations à l'intérieur de différentes structures à treillis
- Etude des contraintes à l'intérieur de différentes structures à treillis
- Comparaison de différentes structures à treillis
- Comparaison entre les résultats réels et théoriques
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE DE STRUCTURES A TREILLIS ARTICULES
Le banc devra permettre les exploitations pédagogiques suivantes:
- Etude des déformations à l'intérieur de différentes structures à treillis
- Etude des contraintes à l'intérieur de différentes structures à treillis
- Comparaison de différentes structures à treillis
- Comparaison entre les résultats réels et théoriques
Spécifications techniques requises:
- Fermette de toit contenant pré-assemblée équipée de 11 barres, longueur de la structure 900 mm; inclinaison de la ferme à 30°
- Poutre de Warren contenant pré-assemblée équipée de 11 barres, longueur de la structure 900 mm; inclinaisons des barres oblique à 60 °
- Barres en acrylique : 25 (H) x 10 (l) mm
- N?uds articulés
- Cellule de charge intégrée de 0 à 500N avec mécanisme de chargement à écrou et vis sans fin et câble de raccordement à l'Interface de mesure (fourni séparément)
- Comparateur numérique monté sur bras réglable: course de 12.7 mm, résolution de 0.01mm, fournie avec câble de raccordement pour connexion une interface de mesure (fourni séparément)
- Support de comparateur amovible
- Jauges de déformation configurées en ½ pont
- Boite de rangement des accessoires
- 1 mètre ruban
- 1 Clé hexagonale
- 1 clé plate
- Logiciel d'acquisition de données
- Livret sur les structures au format numérique
- Manuel d'utilisation et de travaux pratiques en Français
