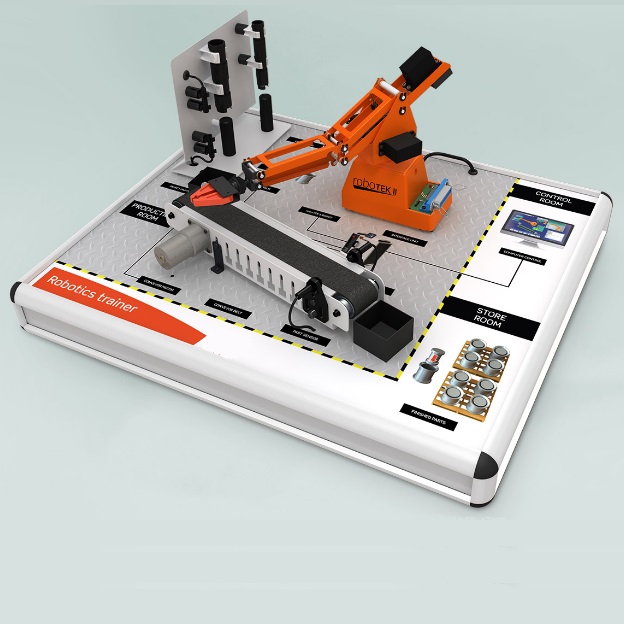

Agrandir Cette maquette didactique (ancienne ref ST240 ETP) permet d'étudier les principes de base sur la robotique. Elle simule le fonctionnement d'une cellule flexible de production avec robot afin que les étudiants puissent se familiariser de manière concrète sur la technologie et l'ingénierie développées derrière les systèmes automatisés modernes. Les étudiants peuvent sélectionner une gamme de programmes de démonstration préétablis pour étudier la conception et la logique utilisés pour programmer des systèmes automatisés en robotique. Le logiciel d'interface permet également aux utilisateurs de développer leurs propres programmes en utilisant des commandes de programmation en langage BASIC.
La maquette est fournie avec un didacticiel accompagnant les étudiants dans leurs séances de TP.

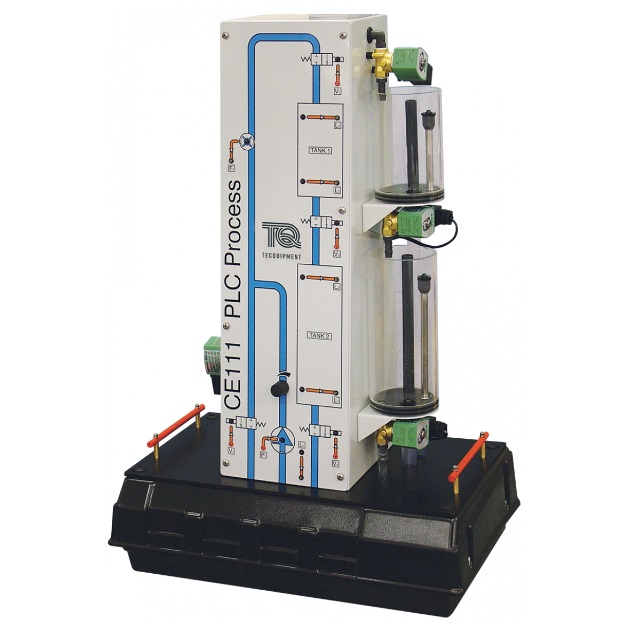

Agrandir Banc d'étude des automatismes - régulation niveau - débit par API constitué d'une partie opérative sur laquelle les étudiants acquièrent la pratique de la programmation sur automates programmables industriels (API). Le banc permet de paramétrer un procédé à deux réservoirs typique de ceux utilisés dans l'industrie chimique dans lesquels des liquides sont mesurés avant d'être mélangés. L'objectif de l'étudiant est de réguler le niveau de liquide et le débit. Le système doit être utilisé conjointement avec l'automate programmable PLC (CE123) optionnel.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Platine avec automate programmable didactique et logiciel basé sur un automate programmable industriel (API) permettant de contrôler un procédé en utilisant une programmation en langage Ladder sur un ordinateur. Pour utilisation avec le banc d'étude des automatismes (CE111).
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Banc pédagogique de visualisation de circuit oléohydraulique modulaire composé d'une pompe à engrenage silencieuse avec moteur, un réservoir avec huile colorée et un panneau de table incliné performé destiné au montage de jeu de composants hydrauliques et électro-hydrauliques.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Jeu de comosants hydrauliques transparents complémentaire pour utilisation avec le banc pédagogique de visualisation de circuit oléohydraulique ref MFL

Agrandir L'utilisation de systèmes utilisant des transmissions de puissance par fluide hydraulique (huiles minérales, huiles synthétiques, huiles végétales, émulsions aqueuses, eaux-glycol) entraîne l'obligation pour les utilisateurs de contrôler l'état des fluides, en particulier leur contamination par des particules solides ou liquides. La présence de particules solides est source de pertes de rendement, d'usure et de réduction de la durée de vie des composants entraînant une altération de la fiabilité.
Les propriétés physico-chimiques de ces huiles sont fonction des paramètres tels que la pression de fonctionnement, la contamination par particules solides, la contamination par liquides (autres fluides, eau), l'altération des additifs du fluide.
L'une des méthodes de contrôle des fluides les plus simples est le contrôle de leur contamination par des particules solides, raison pour laquelle ont été élaborés les outils d'analyse de contamination des fluides hydrauliques de cette mallette.
Cette mallette d'analyse des huiles est conçue de façon à permettre l'échantillonnage des fluides des systèmes de transmission de puissance.

Ce kit existe également en version avec pompe à vide manuelle & pompe à vide électrique sous ls référence PIKP03.

Agrandir Maquette didactique oléohydraulique (ancienne ref ST280ETP) a été spécialement conçue pour permettre la réalisation de travaux pratiques basés sur des problématiques que les techniciens retrouveront dans l'industrie dans un environnement de laboratoire. Les étudiants peuvent créer différentes configurations de circuits hydrauliques à base de vannes, vérins,,,,
Les activités développées avec la maquette permettront aux enseignants d'établir des liens entre la Technologie, l'Ingénierie et les Mathématiques. Le didacticiel fourni avec l'équipement sous forme de CD sert de support d'apprentissage aux étudiants. Ce logiciel facile à prendre en main contient également des présentations théoriques, des études de cas virtuelles et des supports pour illustrer les travaux pratiques.

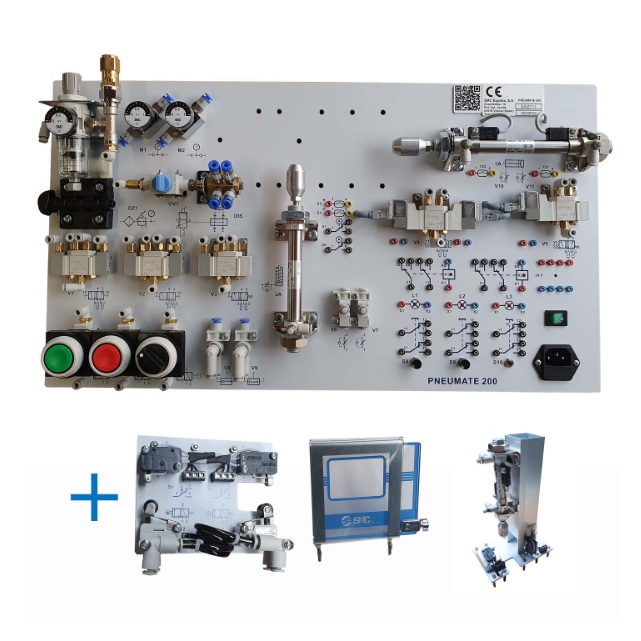

Agrandir Platine didactique électropneumatique destinée à l'enseignement sur les automatismes pneumatiques. Elle comprend des vérins, des distributeurs électriques et électropneumatiques, qui peuvent se connectées facilement à l'aide de connecteurs électriques de 4 mm de différentes couleurs et de raccords rapides pneumatiques de 4 mm, faisant de cette platine un excellent support pédagogique d'introduction à l'électropneumatique. L'étudiant peut étudier des vérins à simple et double effet en utilisant différents types de distributeurs. La platine comprend une alimentation électrique 24 Vcc, un interrupteur Marche/arrêt avec voyant indicateur; un bouton d'arrêt d'urgence; un commutateur à deux voies; des distributeurs 5/2 monostable sous base 3/2, un distributeur 5/2 monostable, un distributeur 5/2 bistable, un distributeur 5/3 à centre ouvert, un distributeur 5/3 à centre fermé, des régulateurs de débit, un vérin à simple effet, un vérin à double effet.

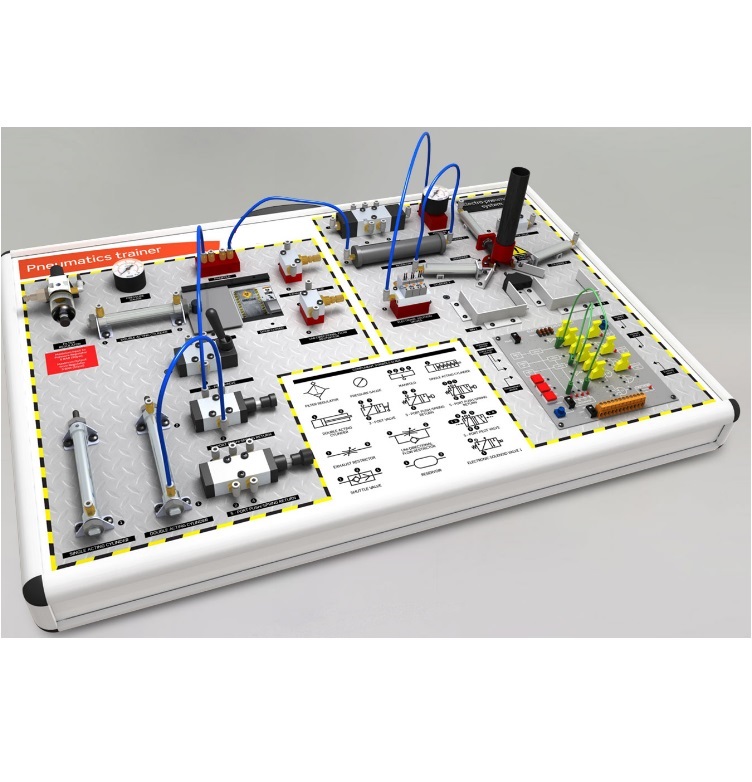

Agrandir Maquette didactique (ancienne ref ST270ETP) spécialement conçue pour permettre la réalisation de travaux pratiques basés sur des problématiques que les techniciens retrouveront dans l'industrie dans un environnement de laboratoire. Les activités développées avec la maquette permettront aux enseignants d'établir des liens entre la Technologie, l'Ingénierie et les Mathématiques. Le didacticiel fourni avec l'équipement sous forme de CD sert de support d'apprentissage aux étudiants. Ce logiciel facile à prendre en main contient également des présentations théoriques, des études de cas virtuelles et des supports pour illustrer les travaux pratiques,

Agrandir Cette maquette didactique d'automatisme de feu de carrefour simule un carrefour équipé de 4 feux de croisement avec 4 passages pour piétons
A l'aide d'un automate programmable TCP-IP et d'un logiciel de supervision il est possible de commander la maquette et de visualiser son fonctionnement depuis un ordinateur.

Agrandir Maquette didactique d'ascenseur constituée d'une partie opérative et d'un automate programmable racordable sur bornes de sécurité 4mm.
La partie opérative comporte 21 entrées accessibles en face avant et 24 sorties accessibles en face arrière.
L'automate fourni comprend 30 entrées 24VDC, 26 sorties TOR 2A max et 2 entrées analogiques 0-10V avec cables
Il est possible de n'en utiliser qu'une partie si l'on désire réaliser des programmes simples.

Agrandir Valise pédagogique intuitive et compacte permettant l'acquisition et la validation des compétences dans un environnement simple.
Cette valise permet de simuler l'utilisation d'un pupitre de commande industriel raccordé à un automate. Elle dispose d'un panel de boutons et capteurs permettant l'envoi de signaux
TOR et analogiques, de programmer l'automate et d'utiliser l'IHM pour simuler un processus industriel.
Les informations de repérage des composants et autres caractéristiques techniques sont sérigraphiées sur les faces.
Les câblage s'effectuent en fils volants sur bornes 4mm (cordons fournis).
Il est également possible de raccorder cette valise à une partie opérative via l'utilisation des cordons de sécurité.
La supervision peut être réalisée sur PC via le logiciel Vijeo Designer Schneider® fourni ou depuis une tablette avec l'application gratuite VIJEO DESIGN'AIR FREE téléchargeable depuis Apple Store® ou Play Store®.

Agrandir Maquette pédagogique permettant de réaliser des pannes en différents points sur une grille de câblage d'automatisme. Les recherches de pannes sont réalisées autour d'un automate programmable industriel Schneider® du type M221.
Les pannes sont choisies par l'enseignant à l'aide de commutateurs situés sous une trappe à l'arrière de la maquette. Pour la sécurité de l'utilisateur, la tension du circuit ne dépasse pas 24VAC. L'élève peut donc faire des mesures et des essais en toute sécurité quel que soit le type de panne.
Maquette livrée câblée entièrement fonctionnelle.
