Maquette didactique d'automatisme de feu de carrefour - TCU

matériel pédagogique : Maquette didactique d'automatisme de feu de carrefour
Agrandir image

Description

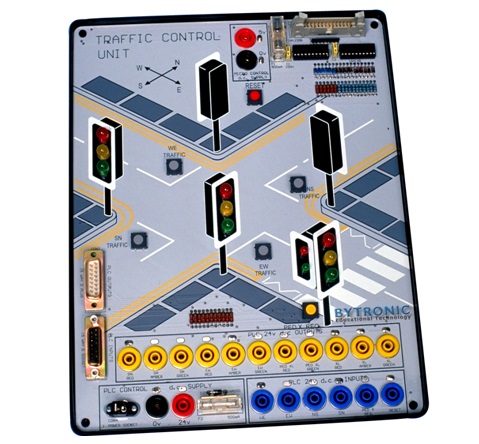

Cette maquette didactique d'automatisme de feu de carrefour peut être utilisée comme partie opérative interfacée avec un API. C'est un système à six entrées numériques et onze sorties numériques. La maquette représente un carrefour routier typique contrôlé par deux paires de feux de signalisation avec un passage pour piétons sur l'une des voies. La maquette est représentée sous forme d'un synoptique avec feux de signalisation et un indicateur lumineux de passages pour piétons représentés par des LED avec des couleurs appropriées. Quatre boutons sont utilisés pour simuler des capteurs de véhicule positionnés sur la surface de la route et représentant le trafic routier. Des boutons additionnels sont utilisés pour contrôler le passage pour piétons et un signal de 'reset'.

Exploitations pédagogiques

Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Séquence de feux de signalisation unique
- Séquence de feux de signalisation double
- Comptage du trafic
- Modification du temps selon flux de trafic
- Passage pour piétons (seul)
- Contrôle du système complet

Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

MAQUETTE DIDACTIQUE D'AUTOMATISME DE FEU DE CARREFOUR

Le banc devra permettre les exploitations pédagogiques suivantes:
- Séquence de feux de signalisation unique
- Séquence de feux de signalisation double
- Comptage du trafic
- Modification du temps selon flux de trafic
- Passage pour piétons (seul)
- Contrôle du système complet

Spécifications techniques requises:
-11 entrées
- rouge, jaune, vert pour le trafic nord/sud
- rouge, jaune, vert pour le trafic est/ouest
- rouge, jaune, vert pour le passage pour piétons
- rouge, vert pour la fonction piéton marcher / ne pas marcher

- 6 sorties
- boutons-poussoirs pour le flux du trafic : NS, SN, EO, OE
- boutons-poussoirs pour la demande de passage piétons
- bouton-poussoir pour la remise à zéro (reset)

- E/S API nécessaires :
- Min : 6 entrées numériques, 6 sorties numériques
- Max : 6 entrées numériques, 11 sorties numériques

- Connecteurs :
- 2 x 15 voies, connecteur de type D 24v cc
- 1 x IDC 26 pins TTL
- 19 prises double puits avec codes couleurs de Dia. 4 mm
- 2 prises d'alimentation de Dia. 4 mm
- Prise jack d'alimentation de Dia. 2.1 mm

- Fusibles : 2 x 500mA
- Fourni avec une alimentation électrique 24V CC
- Dimensions : environ 225 x 285 x 95 mm
- Manuel d'utilisation et de travaux pratiques
