Système didactique d'étude d'une régulation de niveau - PCT-M2

matériel pédagogique : Système didactique d'étude d'une régulation de niveau
Agrandir image

Description

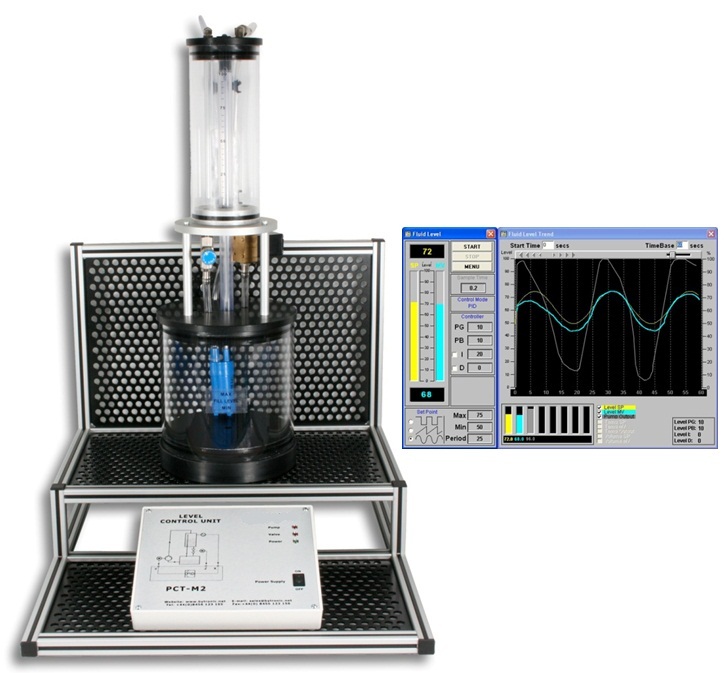

Système didactique d'étude d'une régulation de niveau permettant l'étude des principes de régulation de niveau d'un procédé. Le système est autonome et ne nécessite uniquement qu'une connexion à un ordinateur via un câble de raccordement Usb. Le module de commande est placé sur l'appareil et comprend un schéma synoptique du système ainsi que des LED indicatrices. Le banc peut être contrôlé par le logiciel à interface graphique fourni avec l'appareil et permettant d'effectuer une régulation de type PID.
Le système comprend une pompe raccordée par des tuyaux en PVC entre un réservoir de stockage et une cuve de procédé et une vanne pour réguler le débit vers l'extérieur de la cuve de procédé en direction du réservoir de stockage. Le niveau dans la cuve de procédé est mesuré à l'aide d'un capteur de pression. Une vanne d'évacuation de type pointeau permet de créer une perturbation dans le système. La cuve, le réservoir et les tuyaux sont transparents afin de permettent aux étudiants de visualiser clairement le procédé qu'ils sont en train de réguler.

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Régulation proportionnelle
- Régulation proportionnelle et Intégrale (PI)
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

SYSTEME DIDACTIQUE D'ETUDE D'UNE REGULATION DE NIVEAU

Le banc devra permettre de réaliser les travaux pratiques suivants:
- Régulation proportionnelle
- Régulation proportionnelle et Intégrale (PI)

Spécifications techniques requises:
- Réservoir de stockage transparent, capacité d'environ 3 litres
- Cuve de procédé transparente, capacité d'environ 2 litres
- Tuyaux en PVC transparent de dia. 20 mm
- Pompe Submersible 12v, débit 8 l/min, 7 m à (0.7 bar), fonctionnement à sec jusqu'à 2 heures sans endommagement
- Capteur de pression avec conditionneur, 0 à ±50 mm Hg, sensibilité 40.0 mV/mm Hg, tension d'alimentation : 4.75... 5.25 V, Temps de réponse : 1 milliseconde
- 1 vanne de régulation Proportionnelle 24v d.c.
- 1 Vanne de perturbation manuelle à pointeau avec marquages Incrémentiels
- Vanne d'évacuation placée à l'arrière de l'appareil
- Console de commande avec synoptique graphique du module de régulation
- 1 connecteur d'alimentation électrique
- 1 connecteur USB avec câble de connexion USB
- 3 LED: Puissance ON, Pompe ON, Vanne ouverte
- 1 interrupteur d'alimentation électrique
- Tension d'alimentation électrique : 100-250V 50/60Hz.
- Logiciel fonctionnement sous Windows avec interface graphique de type SCADA avec régulation et acquisition les données.
- Dimensions et Poids : environ : 500 l x 550 p x 754 h mm - 13 Kg
- Fourni avec manuel d'utilisation avec travaux pratiques
