Logiciel didactique de simulation, de régulation et d'acquisition de données - CE2000

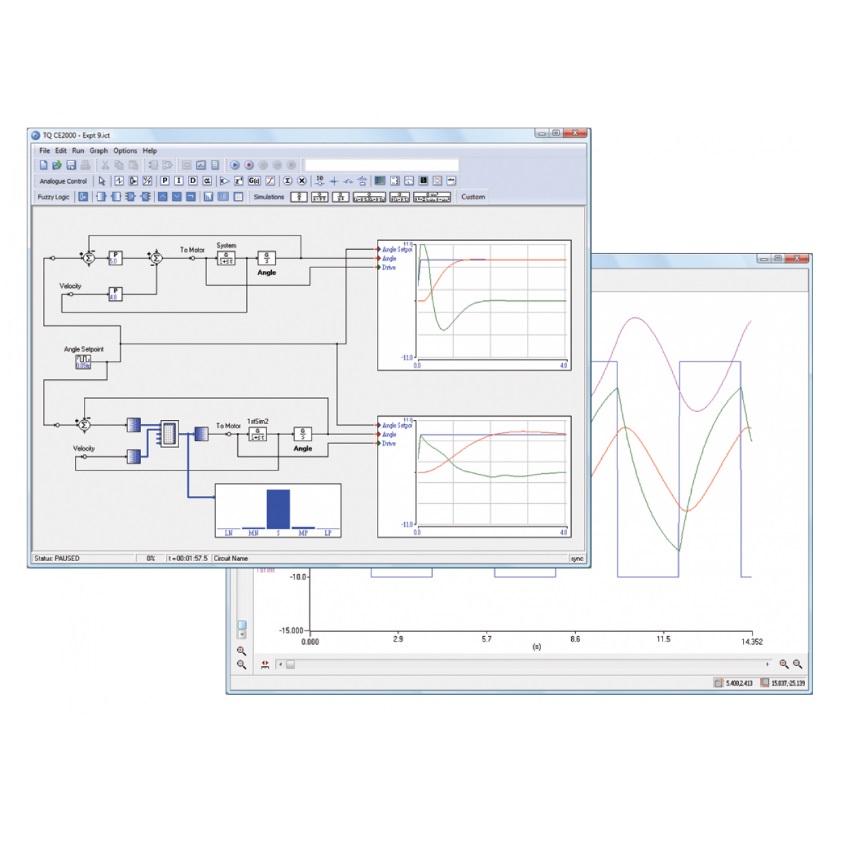

![matériel pédagogique : Logiciel didactique de simulation, de régulation et d'acquisition de données](javascript:fenetreCent("/zoom.php?image=/image_produit/CE2000.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Logiciel didactique de simulation, de régulation et d'acquisition de données basé sur une interface graphique conviviale à icônes sous environnement Windows et permettant une conception visuelle de la création au fonctionnement d'une variété de filtres de régulateurs virtuels et la configuration du système d'acquisition de données. La puissante et la flexibilité du logiciel permettent d'étudier une large variété de systèmes régulation nécessitant différents types de régulateurs et permettant de réguler convenablement les variables des parties opératives selon les systèmes de régulation à mettre en place. Complètement compatible avec notre gamme de bancs de régulation de laboratoire CE103 à CE110 - et tout autre équipement compatible.
Spécifications pour appel d'offres
LOGICIEL DE RÉGULATION ET D'ACQUISITION DE DONNÉES
Système basé sur un logiciel de régulation et d'acquisition de données pour utilisation avec des bancs didactiques de régulation.
Spécifications techniques requises:
- Signaux simulés:
- Générateur de signal sinusoïdal, carré et dent de scie, avec fréquence et amplitude variable et offset.
- Niveau D.C -totalement variable
- Instruments virtuels:
- Appareil de mesure numérique
- Graphique à barres
- Appareil de mesure analogique
- Oscilloscope
- Enregistreur graphique
- Blocs de régulation:
- Gain proportionnel - totalement variable
- Gain intégral - totalement variable
- Gain Dérivé - totalement variable
- Avance de phase
- Blocs de la simulation:
- Nombre entier
- Système de 1er ordre
- Intégrateur double
- Système de 2eme ordre
- Système de 1er ordre avec intégrateur
- Système de 2eme ordre sous amorti
- Autres blocs:
- Gain
- Convertisseur de tension en fréquence
- Retard
- Transfert discret
- Saturation
- Jonction sommateur -trois entrées
- Multiplicateur -trois entrées
- Interrupteur
- Relais
- Blocs de Logique floue:
- Potentiomètre flou
- Fuzzifier
- Defuzzifier
- Multiplexeur flou
- Demultiplexeur flou
- ET Flou
- OU Flou
- NON Flou
- Table ET Flou
- Appareil de mesure Combiné flou
- Appareil de mesure Simple flou
- Manuel d'utilisation
