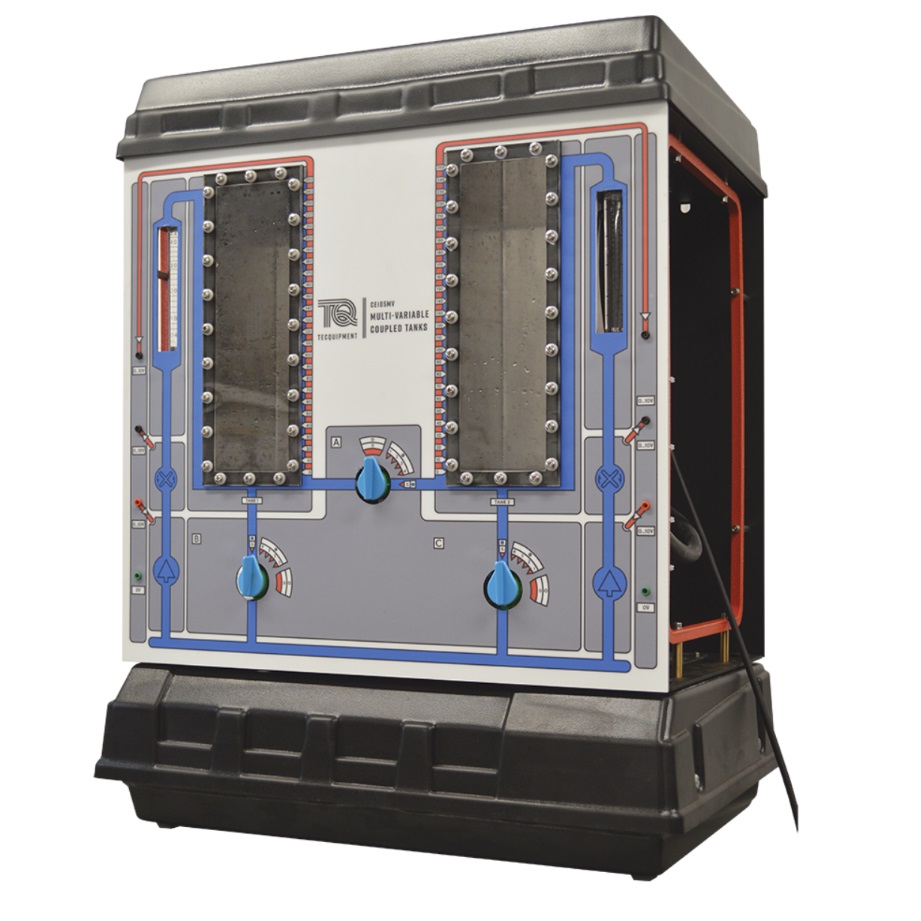

Banc didactique d'étude d'une régulation de niveau sur une ou deux cuves - CE105
![matériel pédagogique : Banc didactique d'étude d'une régulation de niveau sur une ou deux cuves](javascript:fenetreCent("/zoom.php?image=/image_produit/CE105.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc didactique d'étude d'une régulation de niveau sur une ou deux cuves de laboratoire, compact et autonome, conçu pour permettre aux étudiants de tous niveaux scolaire, d'étudier les principes fondamentaux et avancés sur la régulation de débit et de niveau en boucle ouverte et boucle fermée d'un système à un et deux réservoirs.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Etalonnage des circuits capteur et actionneur
- Système dynamique dans les procédés
- Conception et utilisation de régulateurs analogiques à action Proportionnelle, Proportionnelle + Intégrale, ou Proportionnelle + Intégrale + Dérivée
- Erreurs en régime stationnaire et réponses en régime transitoires en boucle fermée
- Réglage d'un régulateur par les méthodes de Ziegler/Nichols
- Réglage par pas ''step change'
- Retour d'état
- Régulation de débit
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC D'ETUDE D'UNE REGLATION DE NIVEAU SUR UNE OU DEUX CUVES
Partie opérative permettant d'effectuer des études sur une régulation de niveau d'une ou deux cuves.
Le banc devra permettre les exploitations pédagogiques suivantes:
- Etalonnage des circuits capteur et actionneur
- Système dynamique dans les procédés
- Conception et utilisation de régulateurs analogiques à action Proportionnelle, Proportionnelle + Intégrale, ou Proportionnelle + Intégrale + Dérivée
- Erreurs en régime stationnaire et réponses en régime transitoires en boucle fermée
- Réglage d'un régulateur par les méthodes de Ziegler/Nichols
- Réglage par pas ''step change'
- Retour d'état
- Régulation de débit
Spécifications techniques requises:
- Panneau en face avant incluant un diagramme synoptique du processus afin que les étudiants puissent voir clairement le procédé de régulation.
- Banc compact de table
- 1 rotamètre
- Entrées: 0 / 10 V DC
- Vitesse Pompe 1
- Sorties : 0 / 10 V DC
- Débit 1
- Niveau 1
- Niveau 2
- Régulateur de commande extérieur
- Dimensions et poids: 540 x 330 x 600 mm, 23 kg,
- Alimentation électrique sur secteur 220 V, 50 Hz
- Manuel d'utilisation et de travaux pratiques
