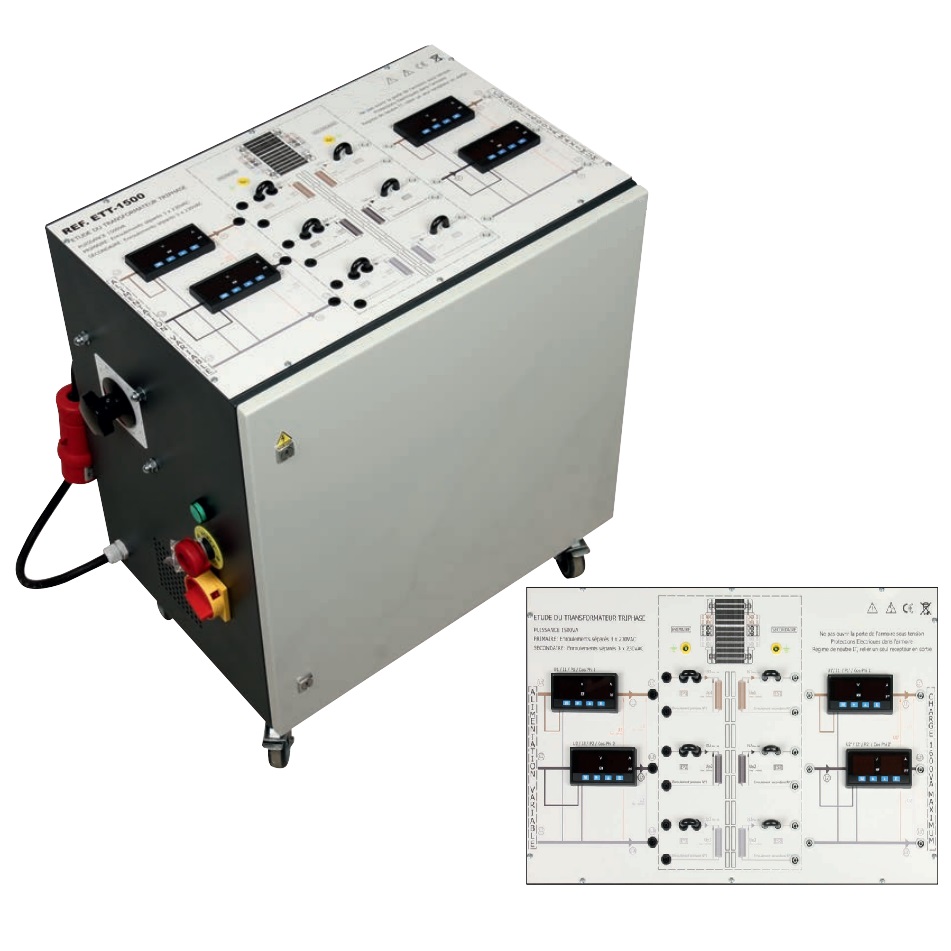

Banc didactique d'étude d'un transformateur triphasé 1500VA. - ETT1500P
![matériel pédagogique : Banc didactique d'étude d'un transformateur triphasé 1500VA.](javascript:fenetreCent("/zoom.php?image=/image_produit/ETT1500P.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Autotransformateur permettant de faire varier la tension au primaire.
Les enroulements séparés donnent la possibilité de travaux pratiques à vide, en court-circuit, en charge en couplages différents Etoile ou Triangle.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Compréhension des caractéristiques mentionnées sur la plaque signalétique
- Relevés des caractéristiques à vide, en court-circuit et en charge
- Etude et influence des différents couplages primaire et secondaire
- Calcul du rapport de transformation
- Etude de l'indice horaire
- Bilan des puissances par la méthode des 2 wattmètres
- Etude du schéma équivalent pour une phase
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC D'ETUDE D'UN TRANSFORMATEUR TRIPHASÉ 1500VA.
Le banc devra permettre les exploitations pédagogiques suivantes:
- Compréhension des caractéristiques mentionnées sur la plaque signalétique
- Relevés des caractéristiques à vide, en court-circuit et en charge
- Etude et influence des différents couplages primaire et secondaire
- Calcul du rapport de transformation
- Etude de l'indice horaire
- Bilan des puissances par la méthode des 2 wattmètres
- Etude du schéma équivalent pour une phase
Spécifications techniques requises:
- Arrêt d'urgence, sectionneur, voyant Marche
- Protections électriques primaire et secondaire
- Autotransformateur variable triphasé
- Transformateur triphasé 1500VA: Primaire 3 x 230V / Secondaire 3 x 230V enroulements séparés
- 4 multi-afficheurs numériques (2 au primaire et 2 au secondaire) indiquant les puissances actives, les tensions, les intensités et les cos?
- Bornes de sécurité 4mm dont 3 au secondaire permettant de relier une charge
- Fiche HYPRA avec cordon de 3m pour liaison au secteur triphasé
- Dimensions : env 710 x 600 x 375mm
- Tension d'alimentation : 3 x 400V-AC 50Hz + N + T
- Manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
