Banc didactique d'étude d'un moteur asynchrone 1500W avec frein a poudre - QUICKFPLUSP
![matériel pédagogique : Banc didactique d'étude d'un moteur asynchrone 1500W avec frein a poudre](javascript:fenetreCent("/zoom.php?image=/image_produit/QUICKFPLUSP.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

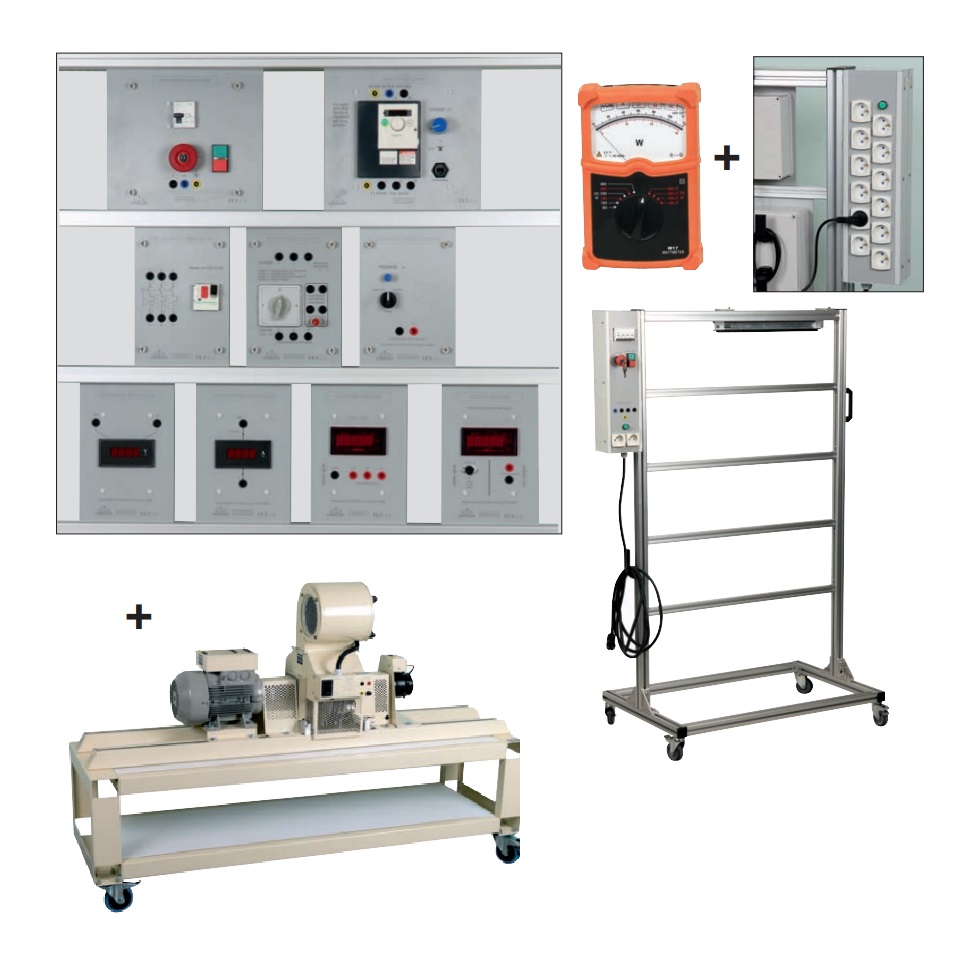

Ensemble de modules (H-250mm) et machines tournantes permettant l'étude d'un moteur asynchrone de 1500W accouplé à un frein à poudre avec un capteur de couple et une dynamo tachymétrique.
Le banc existe en version monophasé sous la référence QUICKFPLUSP et également en triphasé sous la référence QUICKFTPLUSP
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Réalisation du schéma de câblage d'un variateur de vitesse et d'un moteur asynchrone.
- Réalisation du paramétrage d'un variateur de vitesse depuis un logiciel.
- Réalisation des essais à vide et en charge d'un moteur asynchrone.
- Calculs et tracés des caractéristiques électriques et mécaniques d'un banc moteur.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC DIDACTIQUE D'ETUDE D'UN MOTEUR ASYNCHRONE 1500W AVEC FREIN A POUDRE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Réalisation du schéma de câblage d'un variateur de vitesse et d'un moteur asynchrone.
- Réalisation du paramétrage d'un variateur de vitesse depuis un logiciel.
- Réalisation des essais à vide et en charge d'un moteur asynchrone.
- Calculs et tracés des caractéristiques électriques et mécaniques d'un banc moteur.
Spécifications techniques requises:
- 1 module d'alimentation avec disjoncteur différentiel et bouton d'arrêt d'urgence.
- 1 module variateur de vitesse 1500W monophasé avec son logiciel de paramétrage
-1 module disjoncteur magnétothermique accompagnement moteur.
-1 module commutateur de wattmètre.
-1 module alimentation 0-20VDC pour l'alimentation du frein à poudre.
-1 module afficheur numérique de la tension.
-1 module afficheur numérique de l'intensité.
-1 module afficheur numérique du couple moteur.
-1 module afficheur numérique de la vitesse de rotation.
-1 wattmètre analogique RMS AC+DC.
-1 groupe moteur complet sur chaise à roulettes équipé d'un moteur asynchrone monophasé 230 V 1500W, d'un frein à poudre, d'un capteur de couple rotatif, d'une dynamo tachymétrique.
-1 lot de cordons de sécurité permettant la réalisation des différents TP.
-1 Châssis à roulettes de dimensions d'env 1610 x 940 x 500 mm équipé de râtelier pour cordons
- 1 pupitre monophasé comprenant:
- 1 Disjoncteur magnéto-thermique 16A
- 1 Bouton arrêt d'urgence à clé
- 1 Bouton poussoir marche + voyant
- 1 Sortie secteur 230V monophasé sur bornes de sécurité 4mm
- 2 Prises secteur 2P+T 230VAC
- 12 Prises secteur 2P+T 230VAC (face arrière) avec voyant marche
- Manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
