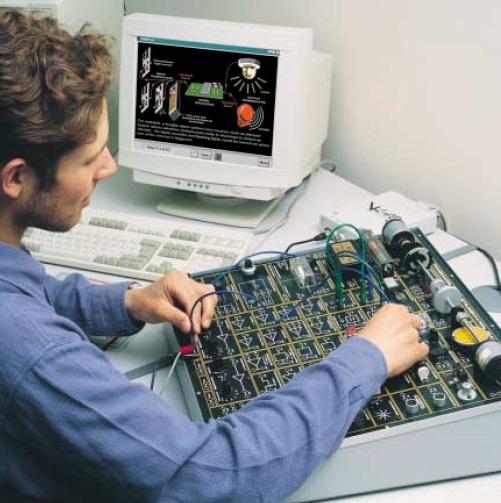

Banc didactique d'étude des capteurs, conditionneurs, actionneurs - 217-50

matériel pédagogique : Banc didactique d'étude des capteurs, conditionneurs, actionneurs
Agrandir image

Description

Banc didactique d'étude des capteurs (ancienne ref D1750 ou DIGIAC 1750), conditionneurs, actionneurs compact et autonome permettant de dispenser aux étudiants les bases fondamentales en matière de capteurs, d'actionneurs et de leur instrumentation associées. Toutes les alimentations électriques et pneumatiques sont intégrées au module. Le banc comprend 23 capteurs différents, 10 actionneurs et 2 voltmètres, 1 compteur/horloge et 21 éléments de conditionnement de signaux représentatifs de ceux généralement employés dans l'industrie. Un système d'acquisition de données informatique est disponible en option sous la ref 217-60.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Introduction à l'instrumentation de base :
- Schémas de principe, apprentissage de la terminologie et reconnaissance des éléments.
- Dispositifs d'entrée :
- Evaluation des différents dispositifs Fourni, étude de leurs caractéristiques, des effets en charge, évaluation de leur résolution et de leurs applications pratiques.
- Dispositifs de sortie :
- Examen pratique des différentes caractéristiques, conditions d'entrée et limitations des différents dispositifs et applications pratiques.
- Dispositifs d'affichage :
- Examen pratique des dispositifs, applications pratiques, évaluation des conditions d'entrée.
- Conditionnement de signaux :
- Etude et analyse approfondie des différents circuits disponibles, incluant les propriétés des amplificateurs, des tampons et des inverseurs, des conditions d'entrées/sorties du système et l'emploi des comparateurs, filtres, oscillateurs et circuits d'instrumentation appliqués aux entrées et aux sorties des transducteurs.
- Evaluation des systèmes de commande :
- Etude des caractéristiques de boucle de régulation comprenant les systèmes de régulation tout ou rien, proportionnelle, proportionnelle et dérivée, et proportionnelle et intégrale.
- Pratique des systèmes de régulation :
- Conception et réalisation de systèmes de régulation de vitesse, de position, de température et d'intensité lumineuse.
Fourni avec manuel d'exploitation pédagogique complet de plus de 400 pages

Spécifications pour appel d'offres

BANC DIDACTIQUE D'ÉTUDE DES CAPTEURS, CONDITIONNEURS, ACTIONNEURS

Le banc devra permettre les exploitations pédagogiques suivantes:
- Introduction à l'instrumentation de base :
- Schémas de principe, apprentissage de la terminologie et reconnaissance des éléments.
- Dispositifs d'entrée :
- Evaluation des différents dispositifs Fourni, étude de leurs caractéristiques, des effets en charge, évaluation de leur résolution et de leurs applications pratiques.
- Dispositifs de sortie :
- Examen pratique des différentes caractéristiques, conditions d'entrée et limitations des différents dispositifs et applications pratiques.
- Dispositifs d'affichage :
- Examen pratique des dispositifs, applications pratiques, évaluation des conditions d'entrée.
- Conditionnement de signaux :
- Etude et analyse approfondie des différents circuits disponibles, incluant les propriétés des amplificateurs, des tampons et des inverseurs, des conditions d'entrées/sorties du système et l'emploi des comparateurs, filtres, oscillateurs et circuits d'instrumentation appliqués aux entrées et aux sorties des transducteurs.
- Evaluation des systèmes de commande :
- Etude des caractéristiques de boucle de régulation comprenant les systèmes de régulation tout ou rien, proportionnelle, proportionnelle et dérivée, et proportionnelle et intégrale.
- Pratique des systèmes de régulation :
- Conception et réalisation de systèmes de régulation de vitesse, de position, de température et d'intensité lumineuse.

Spécifications techniques requises:
Dispositifs d'entrée:
- Potentiomètres à piste carbone, bobinés et de précision,
- Potentiomètres à curseur,
- Thermistances NTC,
- Thermocouples type K,
- Capteur de température à circuit intégré
- Cellule photoconductrice,
- Cellule photovoltaïque,
- Phototransistor,
- Photodiode PIN
- Transformateur différentiel linéaire variable,
- Condensateur linéaire variable
- Jauge de déformation,
- Capteur de débit d'air,
- Capteur de pression d'air ,
- Opto-capteur à barrière,
- Opto-capteur par réflexion,
- Capteur de proximité inductif,
- Capteur à effet Hall
- Servopotentiomètre de précision,
- Générateur tachymétrique,
- Capteur hygrométrique microphone dynamique,
- Récepteur à ultra-sons

Dispositifs de sortie:
- Élément chauffant,
- Lampe à incandescence,
- Moteur à courant continu,
- Électrovanne
- Émetteur d'ultrasons,
- Vibreur, Haut parleur,
- Relais, Solénoïde,
- Compteur/horloge avec diode électroluminescente,
- Voltmètre à affichage linéaire à diode,
- Voltmètre analogique± 10 V.

Conditionnement de signaux:
- Tampons, Inverseurs,
- Comparateur avec hystérésis,
- Commutable,
- Amplificateurs avec réglage de gain et d'offset,
- Amplificateur de courant,
- Amplificateur additionneur,
- Amplificateur différentiel
- Amplificateur de mesure, Amplificateur courant alternatif, Oscillateur 40 KHz, Filtre 40 KHz
- Filtre passe-bas avec constante de temps commutable,
- Redresseur pleine onde de précision
- Circuit d'échantillonnage et de maintien,
- Intégrateur à constante de temps,
- Commutable
- Différenciateur à constante de temps commutable,
- Convertisseurs tension/fréquence et fréquence/tension,
- Convertisseurs tension/courant et courant/tension,
- Oscillateur d'alarme et relais de commutation,
- Amplificateur de puissance,
- Relais électronique

- Fourni avec manuel d'utilisation avec travaux pratiques
