Maquette didactique de programmation d'un automate industriel - VALAUTOCP

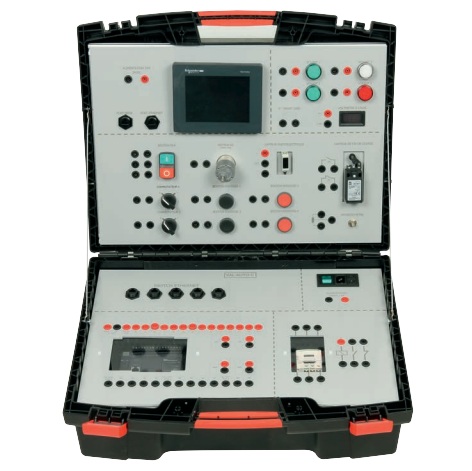

![matériel pédagogique : Maquette didactique de programmation dun automate industriel](javascript:fenetreCent("/zoom.php?image=/image_produit/VALAUTOCP.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Valise pédagogique intuitive et compacte permettant l'acquisition et la validation des compétences dans un environnement simple.
Cette valise permet de simuler l'utilisation d'un pupitre de commande industriel raccordé à un automate. Elle dispose d'un panel de boutons et capteurs permettant l'envoi de signaux
TOR et analogiques, de programmer l'automate et d'utiliser l'IHM pour simuler un processus industriel.
Les informations de repérage des composants et autres caractéristiques techniques sont sérigraphiées sur les faces.
Les câblage s'effectuent en fils volants sur bornes 4mm (cordons fournis).
Il est également possible de raccorder cette valise à une partie opérative via l'utilisation des cordons de sécurité.
La supervision peut être réalisée sur PC via le logiciel Vijeo Designer Schneider® fourni ou depuis une tablette avec l'application gratuite VIJEO DESIGN'AIR FREE téléchargeable depuis Apple Store® ou Play Store®.
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Découvrir l'automatisme industriel
- Paramétrer et programmer un automate
- Paramétrer et programmer un IHM
- Se familiariser avec la supervision
- Etude et réalisation d'un schéma de câblage électrique
- Réalisation de schémas GRAFCET, LADDER et Chronogramme
- Etude et câblage d'un automate et des différents organes de commandes.
- Programmation de l'automate en langage contact via USB ou Ethernet
- Utilisation du logiciel de programmation d'automate
- Configuration du réseau Ethernet
- Chargement, modification, création de programmes de supervision
- Réalisation d'un paramétrage Wifi pour commande sur tablette ou Smartphone
- Raccordement des différents composants pour lancer un cycle de fonctionnement
- Dossier pédagogique complet avec 2 exemples de système à étudier et à simuler :
- Un système de tapis roulant, interagissant avec des signaux TOR
- Un système de régulation, interagissant avec des signaux TOR et analogiques
Spécifications pour appel d'offres
MAQUETTE DIDACTIQUE DE PROGRAMMATION D'UN AUTOMATE INDUSTRIEL
Le banc devra permettre les exploitations pédagogiques suivantes:
- Découvrir l'automatisme industriel
- Paramétrer et programmer un automate
- Paramétrer et programmer un IHM
- Se familiariser avec la supervision
- Etude et réalisation d'un schéma de câblage électrique
- Réalisation de schémas GRAFCET, LADDER et Chronogramme
- Etude et câblage d'un automate et des différents organes de commandes.
- Programmation de l'automate en langage contact via USB ou Ethernet
- Utilisation du logiciel de programmation d'automate
- Configuration du réseau Ethernet
- Chargement, modification, création de programmes de supervision
- Réalisation d'un paramétrage Wifi pour commande sur tablette ou Smartphone
- Raccordement des différents composants pour lancer un cycle de fonctionnement
- Dossier pédagogique complet avec 2 exemples de système à étudier et à simuler :
- Un système de tapis roulant, interagissant avec des signaux TOR
- Un système de régulation, interagissant avec des signaux TOR et analogiques
Spécifications techniques requises:
- Mallette à poignée ergonomique comprenant 2 faces.
A/ Face supérieure :
- 1 IHM Schneider® 5.7''.
- 1 Bouton Marche/Arrêt.
- 2 Commutateurs.
- 2 Boutons poussoirs NO.
- 2 Boutons poussoirs NF.
- 4 Voyants lumineux 24VDC.
- 1 Resistance de Shunt pour conversion d'un signal 4-20mA en tension.
- 1 Voltmètre 0-30VDC numérique.
- 1 Moteur à courant continu 12VDC 4.8W.
- 1 Capteur Photoélectrique.
- 1 Capteur de fin de course mécanique.
B/ Face inférieure :
- 1 Automate programmable Schneider® :
- 13 Entrées TOR
- 2 Entrées analogiques 0-10VDC
- 9 Sorties TOR
- 2 Sorties analogiques 4-20mA
- 1 Contacteur 24VDC
- 1 Switch Wifi 4 ports pour la supervision depuis une tablette ou un smartphone
- 1 Alimentation 24VDC
- 1 Alimentation 10VDC
- Dimensions 534 x 374 x 190mm.
- Alimentation par cordon secteur 230V-2P+T.
