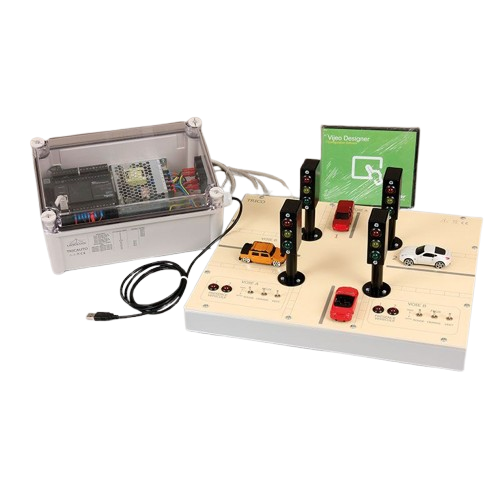

Maquette didactique d'automatisme de feu de carrefour - TRICAUTOP
![matériel pédagogique : Maquette didactique d'automatisme de feu de carrefour](javascript:fenetreCent("/zoom.php?image=/image_produit/TRICAUTOP.png","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Cette maquette didactique d'automatisme de feu de carrefour simule un carrefour équipé de 4 feux de croisement avec 4 passages pour piétons
A l'aide d'un automate programmable TCP-IP et d'un logiciel de supervision il est possible de commander la maquette et de visualiser son fonctionnement depuis un ordinateur.
Spécifications pour appel d'offres
MAQUETTE DIDACTIQUE D'AUTOMATISME DE FEU DE CARREFOUR
Spécifications techniques requises:
PARTIE OPERATIVE
- 6 entrées de commande des feux par niveau 24VDC
- 4 sorties détection présence dun véhicule par niveau 24VDC
- 6 interrupteurs dallumage manuel des feux
- Interconnections : prise DB25
- Dimensions : 390 x 325 x 140mm
AUTOMATE (liaison au PC via USB)
- 9 entrées et 7 sorties à relais et connecteur RJ45 pour liaison ethernet.
- un câble DB25 M/f 1,5m dinterconnexion à la maquette.
- un logiciel de programmation français/anglais en langage à contacts
- Dimensions : 170 x 130 x 130mm.
- Alimentation 220-240VAC
SUPERVISION
- Logiciel multilingue permettant la gestion des feux depuis un PC
- Le logiciel devra inclure un outil graphique permettant une acquisition et visualisation des variables automate, la supervision des véhicules et des feux, ainsi que le contrôle des feux (allumage, durée, clignotement)
- L'éditeur graphique du logiciel devra permettre différentes applications
- L'utilisateur pourra créer un programme ou modifier la démo préchargée
- Boîtier de dimensions 390 x 325 x 160mm
- Livré câblé avec un exemple de supervision et tous les cordons de liaison nécessaires au bon fonctionnement
Système didactique fourni avec un dossier pédagogique complet avec travaux pratiques (TP).
