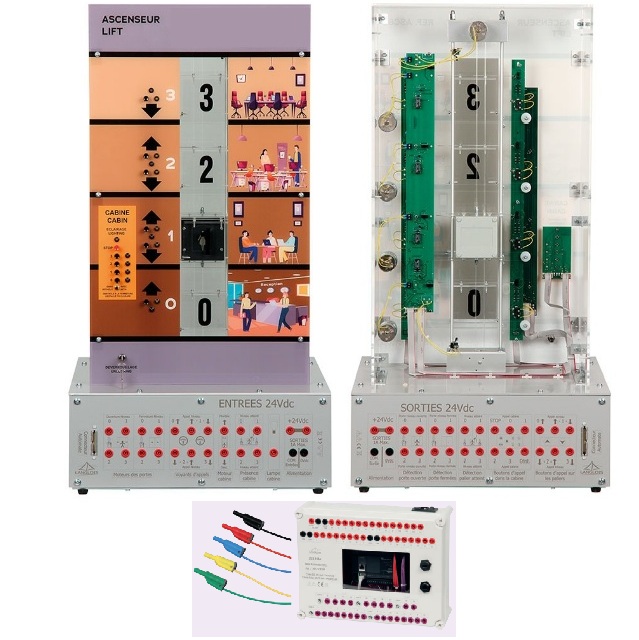

Maquette didactique d'ascenseur complète avec API - ASC19-AUTOASCP
![matériel pédagogique : Maquette didactique d'ascenseur complète avec API](javascript:fenetreCent("/zoom.php?image=/image_produit/ASC19-AUTOASCP.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Maquette didactique d'ascenseur constituée d'une partie opérative et d'un automate programmable racordable sur bornes de sécurité 4mm.
La partie opérative comporte 21 entrées accessibles en face avant et 24 sorties accessibles en face arrière.
L'automate fourni comprend 30 entrées 24VDC, 26 sorties TOR 2A max et 2 entrées analogiques 0-10V avec cables
Il est possible de n'en utiliser qu'une partie si l'on désire réaliser des programmes simples.
Exploitations pédagogiques
Le banc devra permettre les exploitations pédagogiques suivantes:
- Prise en main et mise en service d'un ascenseur à échelle réduite
- Paramétrer et programmer un automate pas à pas
- Etudier l'adressage Ethernet / IP
- Câbler des entrées / sorties d'un automate
- Programmation d'un automate programmable avec le bus Ethernet intégré ou déporté sur une interface TCP/IP. Programmation pas à pas : montée / descente de la cabine avec voyant, ouverture fermeture de porte avec voyant, gestion d'appel avec voyant
- Utilisation du logiciel de programmation d'automate
- Câblage d'un automate
- Réalisation de la maintenance
- Utilisation d'appareils de mesure pour vérifier l'état des entrées / sorties.
- Système didactique fourni avec un dossier pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MAQUETTE DIDACTIQUE D'ASCENSEUR COMPLETE AVEC API
Le banc devra permettre les exploitations pédagogiques suivantes:
- Prise en main et mise en service d'un ascenseur à échelle réduite
- Paramétrer et programmer un automate pas à pas
- Etudier l'adressage Ethernet / IP
- Câbler des entrées / sorties d'un automate
- Programmation d'un automate programmable avec le bus Ethernet intégré ou déporté sur une interface TCP/IP. Programmation pas à pas : montée / descente de la cabine avec voyant, ouverture fermeture de porte avec voyant, gestion d'appel avec voyant
- Utilisation du logiciel de programmation d'automate
- Câblage d'un automate
- Réalisation de la maintenance
- Utilisation d'appareils de mesure pour vérifier l'état des entrées / sorties.
- Système didactique fourni avec un dossier pédagogique complet avec travaux pratiques (TP).
Spécifications techniques requises:
A/ PARTIE OPERATIVE
- Ouverture et fermeture des portes d'étages par motoréducteurs électriques
- Côtés transparents et cabine de couleur pour une meilleure visibilité
- Détection du passage de la cabine à chaque étage par des barrières opto électriques
- En cas d'erreur de programmation, des fins de course (sans accès de programmation possible) stopperont la cabine. Ces butées mécaniques seront présentes sur tous les axes de mouvement moteur. Un interrupteur à clé permettra de revenir sur une position dite «normale».
- Tous les poussoirs et contacts seront équipés de circuits anti-rebonds
- Les entrées et sorties seront protégées d'éventuels courts-circuits. Les sorties seront libres de potentiels.
- Portes glissants derrière une plaque en plexiglas transparente sans accès manuel possible afin de ne pas abîmer un motoréducteur
- Alimentation 24V (1A max) sera présente sur l'interface des entrées et sorties et sera protégée contre les courts-circuits et les surcharges
- Nombre d'étages : 4 avec pour chacun :
- 1 porte s'ouvrant électriquement équipée d'un opto détecteur porte fermée et 1 porte ouverte.
- 2 fins de course de sécurité porte fermée/ouverte (sans accès de programmation possible).
- 1 bouton d'appel pour la montée (sauf 3ème étage) avec voyant d'enregistrement.
- 1 bouton d'appel de descente (sauf rez-de chaussée) avec voyant d'enregistrement.
- 1 voyant présence cabine - 1 opto détecteur présence cabine.
- Commandes intérieures de la cabine :
- 4 boutons d'étage - 1 bouton stop
- 1 interrupteur à levier simulant un obstacle à la fermeture de la porte
- 4 voyants d'étage - 1 voyant éclairage cabine.
Sources intégrées :
- Alimentant les moteurs - les diodes luminescentes - la logique interne propre à la maquette.
- Dimensions : env 900 x 480 x 410mm.
- Alimentation 230V 50Hz protégée par fusible.
B/ AUTOMATE
Automate dans un boîtier avec prises de raccordement de sécurité en façade
- 30 entrées 24VDC
- 26 sorties TOR 2A max Analogique
- 2 entrées analogiques 0-10V
- Alimentation 230VAC-50/60Hz par bloc prise + inter
- 1 cordon RJ45 Ethernet de 3m.
- 1 cordon USB liaison PC/Automate
- 60 cordons pour câbler les entrées / sorties de l'ascenseur
- Dimensions 380 x 280 x 180mm
