Banc didactique de diagnostics de pannes sur automates - PLCDIAGP
![matériel pédagogique : Banc didactique de diagnostics de pannes sur automates](javascript:fenetreCent("/zoom.php?image=/image_produit/PLCDIAGP.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

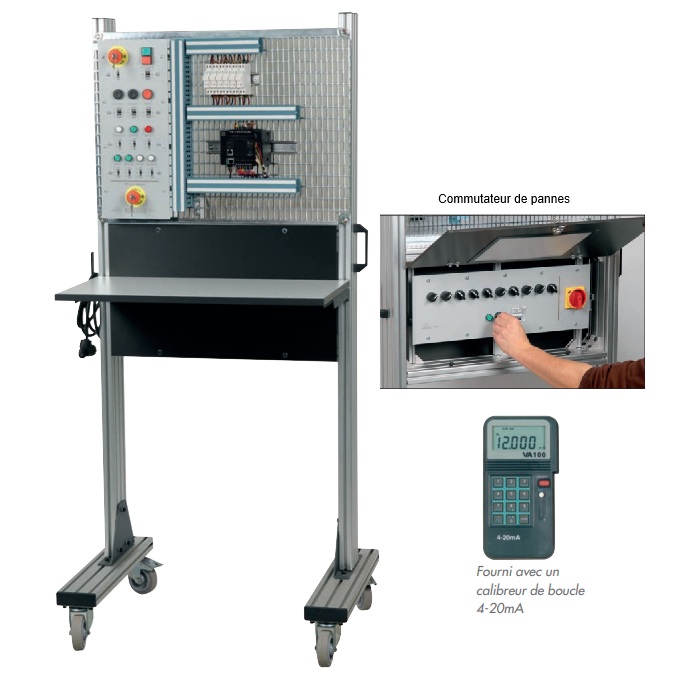

Maquette pédagogique permettant de réaliser des pannes en différents points sur une grille de câblage d'automatisme. Les recherches de pannes sont réalisées autour d'un automate programmable industriel Schneider® du type M221.
Les pannes sont choisies par l'enseignant à l'aide de commutateurs situés sous une trappe à l'arrière de la maquette. Pour la sécurité de l'utilisateur, la tension du circuit ne dépasse pas 24VAC. L'élève peut donc faire des mesures et des essais en toute sécurité quel que soit le type de panne.
Maquette livrée câblée entièrement fonctionnelle.
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Comprendre le câblage d'un automate programmable industriel
- Simuler les pannes les plus fréquentes sur une installation d'automatisme avec signal analogique.
- Analyser et interpréter les résultats
- Repérage des différents composants et réalisation des schémas électriques.
- Chargement d'un programme automate en USB et Ethernet avec logiciel SoMachine basic.
- Visualisation des états Entrées/Sorties automate sur le logiciel SoMachine basic.
- Recherche de différentes pannes sur le circuit à l'aide d'appareils de mesures.
- Support sur CD comprend le dossier pédagogique avec les TP Elève / Enseignant et des exemples de programmes automates.
Spécifications pour appel d'offres
BANC DIDACTIQUE DE DIAGNOSTICS DE PANNES SUR AUTOMATES
Le banc devra permettre les exploitations pédagogiques suivantes:
- Comprendre le câblage d'un automate programmable industriel
- Simuler les pannes les plus fréquentes sur une installation d'automatisme avec signal analogique.
- Analyser et interpréter les résultats
- Repérage des différents composants et réalisation des schémas électriques.
- Chargement d'un programme automate en USB et Ethernet avec logiciel SoMachine basic.
- Visualisation des états Entrées/Sorties automate sur le logiciel SoMachine basic.
- Recherche de différentes pannes sur le circuit à l'aide d'appareils de mesures.
- Support sur CD comprend le dossier pédagogique avec les TP Elève / Enseignant et des exemples de programmes automates.
Spécifications techniques requises:
- 1 châssis à roulettes de dimensions H1800 x 800 x 700mm
- 1 tablette mélaminée de 750x400mm
- 1 grille de câblage équipée de :
- 1 ensemble de protections par fusibles bipolaires
- 1 automate programmable industriel Schneider® M221-14E /10S relais, Ethernet avec carte analogique 4-20mA.
- face PVC regroupant :
- 1 bouton d'arrêt d'urgence
- 1 bouton Marche / Arrêt avec voyant
- 2 boutons poussoir Marche
- 1 bouton poussoir Arrêt
- 3 voyants blancs - 3 voyants verts - 1 voyant rouge
- 1 arrêt d'urgence pour le professeur.
- Toute la connectique des voyants et boutons sera ramenée sur bornes industrielles afin que l'étudiant puisse facilement à l'aide de pointes de touches relever la tension ou vérifier les circuits.
- 1 coffret fermé par une trappe regroupant :
-10 commutateurs pour la création des pannes des pannes suivantes :
- Commutateurs 1 à 4 : Création de pannes sur 4 ENTREES de l'automate
- Commutateur 5 à 8 : création de pannes sur 4 SORTIES de l'automate
- Commutateur 9 : Création de panne sur sur le signal 4-20mA en entrée d'automate.
- Commutateur 10 : Création de panne sur sur le signal 0-10V en sortie d'automate.
- 1 sectionneur général
- 1 disjoncteur différentiel magnétothermique 30mA-16A
- 1 commutateur à clé avec voyant pour enclencher l'alimentation de la grille
- 1 calibreur de boucle 4-20mA (fourni) permet de générer en entrée d'automate et de mesurer en ortie d'automate un signal 4-20mA.
- Alimentation 230V par cordon de 3m et fiche secteur 2P+T en sécurité derrière un panneau.
