Banc didactique d'étude des méthodes de mesure de pression permettant d'effectuer des démonstrations pratiques et des études sur les techniques de mesure de pression et de vide à l'aide de tubes manométriques et de manomètre de Bourdon.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Comparaison des mesures de pression par des manomètres à colonne de liquide, et de type Bourdon.
- Etalonnage d'un manomètre de type Bourdon.
- Evaluation des erreurs possibles de lecture du manomètre de type Bourdon en fonction de la pression réelle.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
BANC D'ETUDES DE MESURES DE PRESSION
Le banc devra permettre les exploitations pédagogiques suivantes:
- Comparaison des mesures de pression par des manomètres à colonne de liquide, et de type Bourdon.
- Etalonnage d'un manomètre de type Bourdon.
- Evaluation des erreurs possibles de lecture du manomètre de type Bourdon en fonction de la pression réelle.
Spécifications techniques requises:
- Le banc permettra d'effectuer des études pratiques sur les méthodes de mesure de pression
- Il devra permettre une comparaison immédiate des méthodes de mesure
- La pression et le vide devront être précisément et convenablement contrôlés par l'ajustement précis d'un assemblage à base de seringue
- L'appareil comprendra également un manomètre Bourdon séparé avec appareil d'étude d'étalonnage et mécanisme de tube Bourdon clairement visible
- 2 manomètres à tubes et 2 manomètres de Bourdon
- Un manomètre de Bourdon pour étude de l'étalonnage

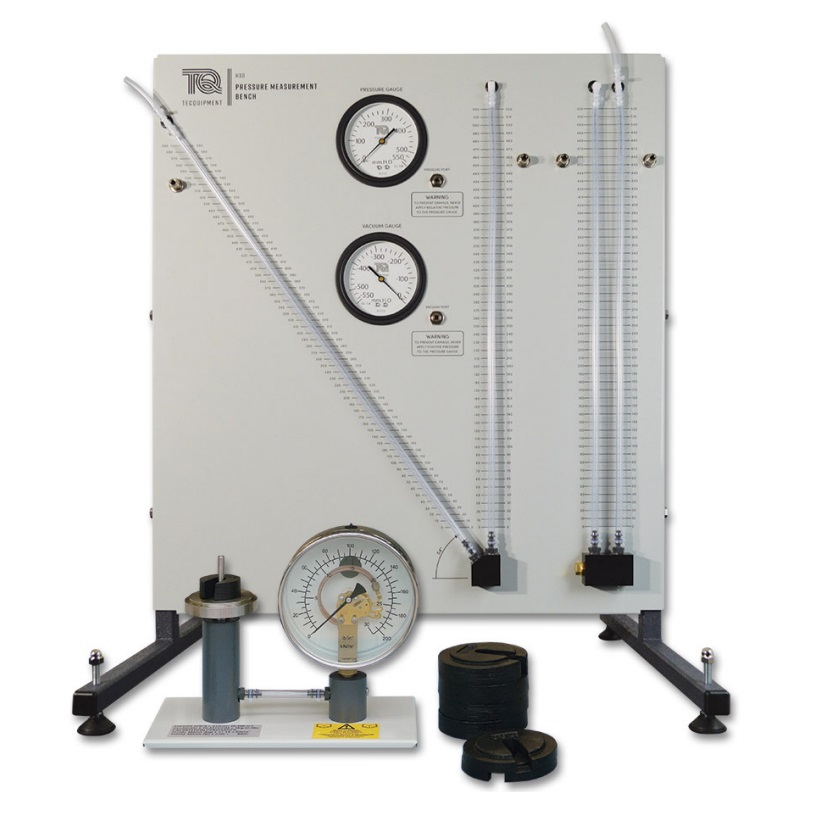

- Les manomètres à tubes et les manomètres de Bourdon seront placés sur un panneau vertical monté sur un châssis à poser sur table comprenant:
- Un manomètre à tube en U vertical,
- Un manomètre à tube en U avec un des tubes incliné,
- Manomètre Bourdon pour la mesure du vide,
- Manomètre Bourdon pour la mesure de pressions positives,
- Système de seringue pour augmenter et réduire la pression dans les manomètres.
- Panneau avec châssis comprenant les manomètres: 700 x 600 x 650 mm
- Dispositif d'étalonnage d'un manomètre 270 x 160 x 270mm
- Accessoires à fournir : Sélection de poids pour dispositif d'étalonnage d'un manomètre, Raccords en T, Pinces tubes, Entonnoir, Tubes Nylon
- Manuel d'utilisation et de travaux pratiques
