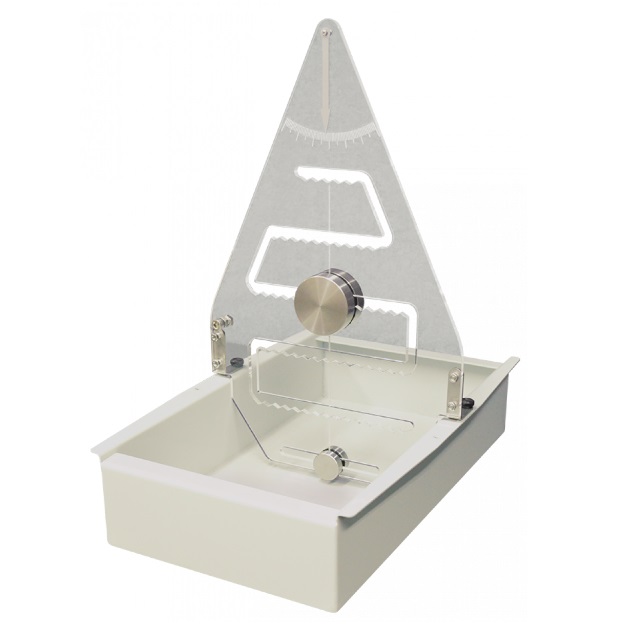

Appareil didactique d'étude de la stabilité d'un corps flottant - H2
![matériel pédagogique : Appareil didactique d'étude de la stabilité d'un corps flottant](javascript:fenetreCent("/zoom.php?image=/image_produit/H2.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil didactique d'étude de la stabilité d'un corps flottant permettant de déterminer la stabilité d'un ponton dont le centre de gravité, la hauteur métacentrique et le métacentre peuvent être réglés à différentes hauteurs.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Etude de l'influence de la hauteur du centre de gravité
- Etude de l'influence de la position horizontale du centre de gravité
- Comparaison entre les mesures expérimentales et la théorie
- Calcul de l'angle de gite en fonction de la position du centre de gravité
- Recherches sur le comportement d'un navire partiellement coulé.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
ETUDE DE LA STABILITE D'UN CORPS FLOTTANT
Le banc devra permettre les exploitations pédagogiques suivantes:
- Etude de l'influence de la hauteur du centre de gravité
- Etude de l'influence de la position horizontale du centre de gravité
- Comparaison entre les mesures expérimentales et la théorie
- Calcul de l'angle de gite en fonction de la position du centre de gravité
- Recherches sur le comportement d'un navire partiellement coulé.
Spécifications techniques requises:
- L'appareil permettra l'étude de la stabilité d'un corps comme un bateau flottant à la surface libre d'un liquide.
- Il devra permettre d'étudier la stabilité d'un ponton en fonction de la hauteur et de la position horizontale de son centre de gravité.
- 1 réservoir d'eau en plastique moulé de 610 x 406 x 127 mm
- 1 ponton en tôle mince, de section rectangulaire, lesté et équipé d'un mât
- Hauteur utile du mât : 266 mm
- Poids mobile du ponton : 200 g
- Poids réglable du mât : 500 g
- Angle d'inclinaison : 8° de chaque côté par rapport à la verticale
- Graduation par 1/2 degré
- 1 fil de plomb relié à un mât
- Dimensions : 356 x 203 x 76 mm
- Manuel d'utilisation et de travaux pratiques
