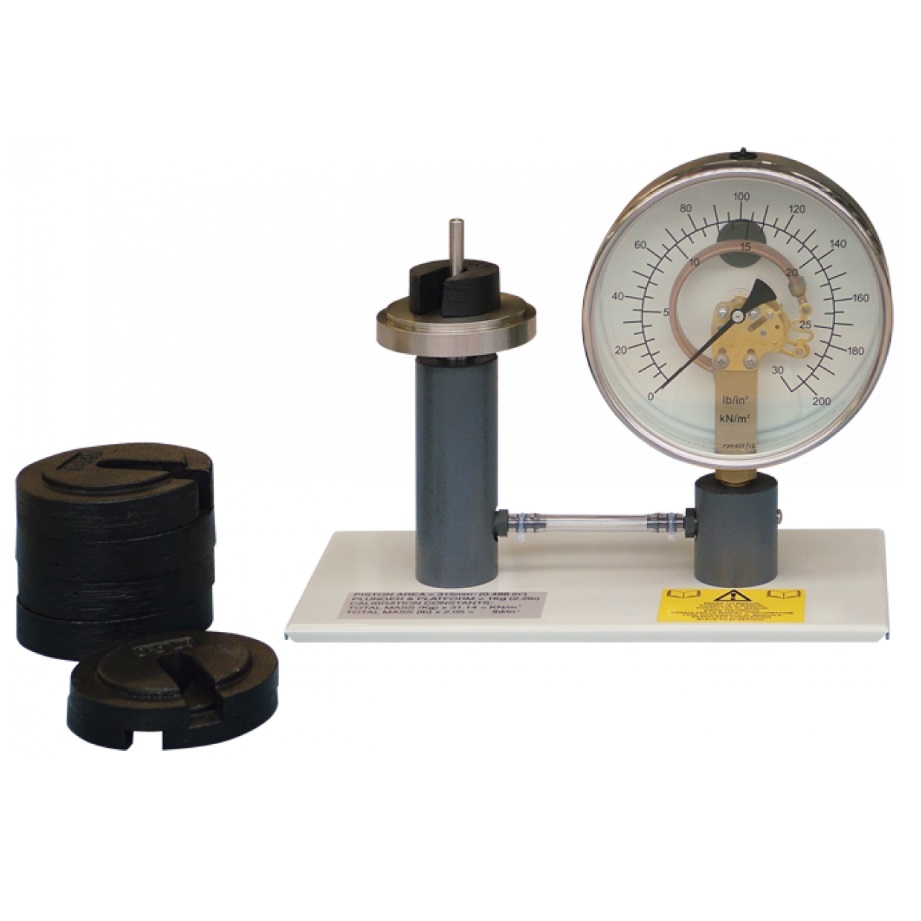

Appareil didactique d'étude de l'étalonnage d'un manometre - H3A
![matériel pédagogique : Appareil didactique d'étude de l'étalonnage d'un manometre](javascript:fenetreCent("/zoom.php?image=/image_produit/H3A.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil didactique d'étude de l'étalonnage d'un manomètre conçu pour l'étalonnage des manomètres de type Bourdon et utilisant des techniques d'équilibrage manuel.
Cet appareil permet d'étalonner avec précision, au moyen de poids, un manomètre de type Bourdon.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Fonctionnement, étalonnage d'un manomètre à tube de bourdon
Spécifications pour appel d'offres
APPAREIL D'ETUDE DE L'ETALONNAGE D'UN MANOMETRE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Fonctionnement, étalonnage d'un manomètre à tube de bourdon
Spécifications techniques requises:
- L'appareil devra permettre d'étalonner avec précision, au moyen de poids, un manomètre de type Bourdon.
- Pour éviter les inconvénients d'utilisation d'huile, l'appareil fonctionnera avec de l'eau.
- L'appareil doit comporter un piston en acier inoxydable pouvant coulisser librement dans un cylindre en laiton.
- Un flexible transparent raccordera le cylindre au manomètre de type Bourdon qui sera monter sur un socle.
- Plateau de chargement solidaire du piston avec jeu de poids Fourni
- Le mécanisme interne du manomètre sera visible à travers un cadran transparent.
- L'air sera purger de l'appareil par un un orifice en haut du cylindre.
- Tube Bourdon et mécanisme entièrement visibles
- Cylindre: laiton
- Piston: acier inoxydable, section 315 mm2
- Manomètre: type tube Bourdon
- Echelle graduée de 0 à 200 kN/m2 graduations de 10 kN/m2.
- Manuel d'utilisation et de travaux pratiques
