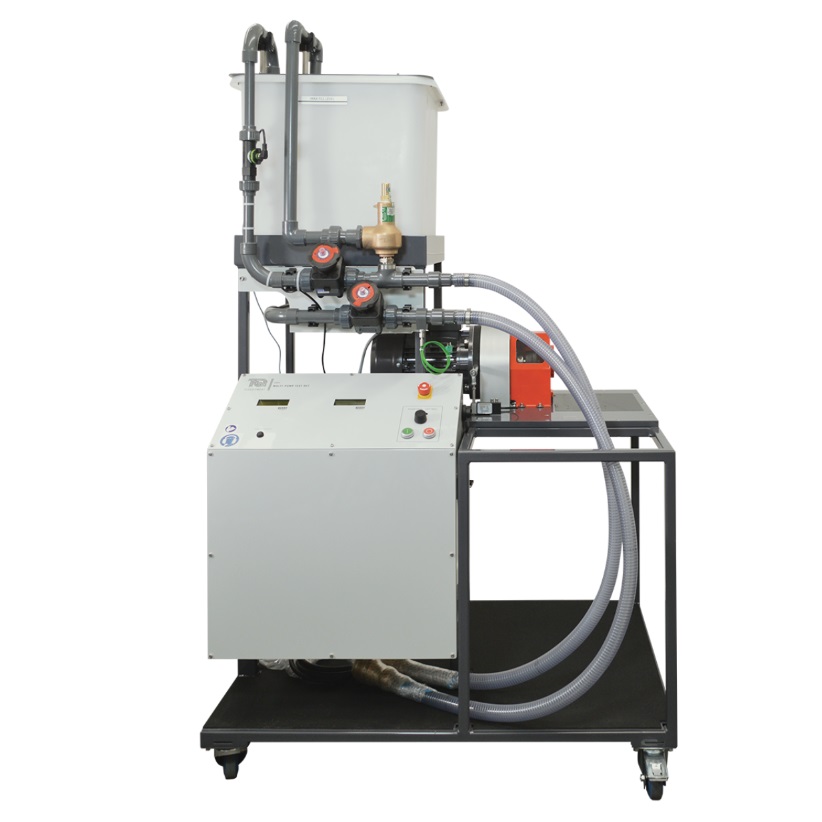

Banc didactique d'essai multipompes avec système d'acquisition de données - H85V
![matériel pédagogique : Banc didactique d'essai multipompes avec système d'acquisition de données](javascript:fenetreCent("/zoom.php?image=/image_produit/H85V.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc didactique d'essai multipompes mobile, polyvalent et autonome conçu pour étudier et démontrer les caractéristiques de performance d'une large gamme de pompes, comprenant des pompes à engrenages, à piston, centrifuge, axiale rotodynamique, à palettes, volulmétrique à lobes et à turbine.
Le banc est équipé en standard d'un système d'acquisition de données informatique intégré au banc.
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Comprendre les performances de sept différents types de pompes (pompes proposées séparément) :
- Pompe volumétrique à engrenages
- Pompe à piston volumétrique
- Pompe centrifuge rotodynamique
- Pompe axiale rotodynamique
- Pompe volumétrique à palettes
- Pompe volumétrique à lobes
- Pompe rotodynamique à turbine
- Relevé des courbes caractéristiques (rendement, puissance, débit, pression) pour chaque type de pompe à partir des données expérimentales
- Etude de l'effet de la pression de refoulement à vitesse constante
- Etude de l'effet de la vitesse à une pression de refoulement constante
- Etude de l'effet de la pression d'aspiration sur les performances de la pompe
Spécifications pour appel d'offres
BANC DIDACTIQUE D'ESSAI MULTIPOMPES
Banc didactique mobile, modulaire et autonome conçu pour étudier et démontrer les caractéristiques de performance de différents types de pompes, y compris les pompes volumétriques à engrenages, à pistons, les pompes rotodynamiques centrifuges, axiale, à palettes et à turbine (pompes fournies séparément)
Le banc devra permettre les exploitations pédagogiques suivantes:
- Comprendre les performances de sept différents types de pompes (pompes à proposer séparément) :
- Pompe volumétrique à engrenages
- Pompe à piston volumétrique
- Pompe centrifuge rotodynamique
- Pompe axiale rotodynamique
- Pompe volumétrique à palettes
- Pompe volumétrique à lobes
- Pompe rotodynamique à turbine
- Relevé des courbes caractéristiques (rendement, puissance, débit, pression) pour chaque type de pompe à partir des données expérimentales
- Etude de l'effet de la pression de refoulement à vitesse constante
- Etude de l'effet de la vitesse à une pression de refoulement constante
- Etude de l'effet de la pression d'aspiration sur les performances de la pompe
Spécifications techniques requises:
- Banc monté sur châssis mécanosoudé équipé de roulettes
- Réservoir d'eau en charge de 80 L
- Réseau de tuyauterie, de vannes d'aspiration et de refoulement
- Dynamomètre AC
- Raccords rapides pour prendre en charge une large gamme de types de pompes.
- Soupape de surpression tarée à 6 bars
- Fourni avec système d'acquisition de données informatique intégré au banc permettant notamment l'acquisition des paramètres suivant:
- Pression d'aspiration et de refoulement
- Débit
- Couple et vitesse du dynamomètre
- Température
- Le banc devra être modulaire et autonome et ne nécessitera qu'une alimentation électrique monophasée et une source d'eau à proximié.
- Le banc devra permettre un changement rapide de pompe à l'aide d'un système de raccords, d'accouplements rapides et des brides de serrage rapide.
- Mesure du couple par dynamomètre à l'aide d'une cellule de charge.
- Mesure de la vitesse à l'aide d'un capteur de type magnétique.
- Mesure des pressions d'aspiration et de refoulement au niveau de la pompe en place par capteurs de pression
- Mesure de débit par débitmètre électronique
- Mesure de la température par thermocouple
- Armoire de commande avec bouton d'arrêt d'urgence et 2 afficheurs numériques LCD multilignes
· Dimensions: env 1075 mm (largeur), 1750 mm (hauteur), 730 mm (profondeur)
· Manuel d'utilisation et de travaux pratiques en français
