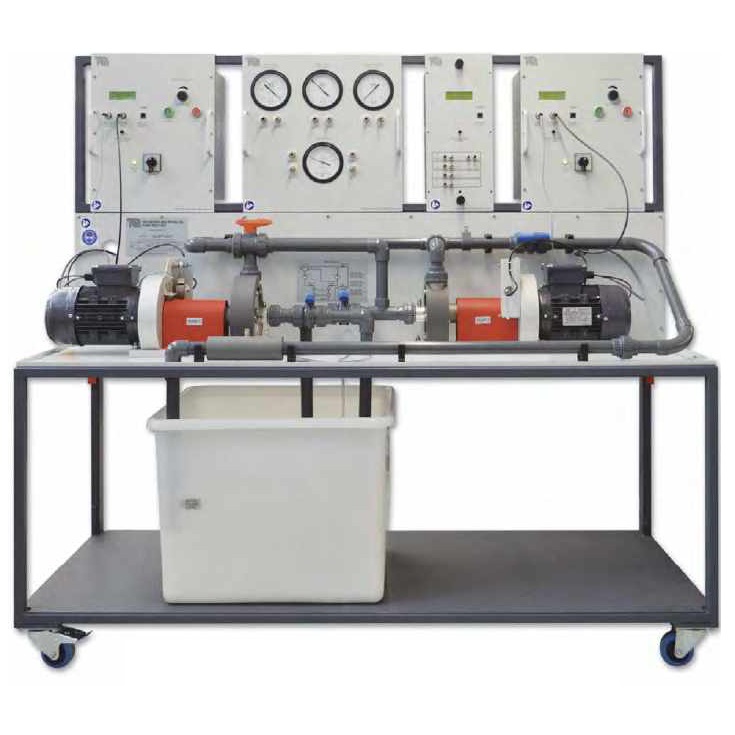

Banc didactique d'étude des pompes centrifuges en série et parallèle - H83
![matériel pédagogique : Banc didactique d'étude des pompes centrifuges en série et parallèle](javascript:fenetreCent("/zoom.php?image=/image_produit/H83.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc didactique d'étude de pompes centrifuges bi étagées autonome et mobile permettant aux étudiants d'étudier les caractéristiques de fonctionnement de pompes centrifuges montées en série ou en parallèle. Banc ergonomique avec instrumentation très complète.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Performance d'une pompe centrifuge et caractéristiques, typiquement hauteur manométrique totale en fonction du débit et efficacité en fonction du débit
- Performances et caractéristiques adimensionnelles
- Mesure de par utilisation d'un tube Venturi
- Démonstration de la cavitation
- Couplage de pompes centrifuges en série et en parallèle
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC D'ETUDE DES POMPES CENTRIFUGES - COUPLAGE EN SERIE ET PARALLELE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Performance d'une pompe centrifuge et caractéristiques, typiquement hauteur manométrique totale en fonction du débit et efficacité en fonction du débit
- Performances et caractéristiques adimensionnelles
- Mesure de par utilisation d'un tube Venturi
- Démonstration de la cavitation
- Couplage de pompes centrifuges en série et en parallèle
Spécifications techniques requises:
- 2 pompes centrifuges
- 2 moteurs à courant alternatif : chacun pour piloter chaque pompe indépendamment- Chaque moteur sera monté sur paliers
- Chaque moteur de pompe est contrôlé par son propre variateur électronique
- Débit des pompes : Environ 2 L-s-1
- Hauteur manométrique totale: 120 kPa
- Vitesses de pompe maximum: 3000 tr/min
- Puissance moteur: 0-75 kW à 3000 tr-min-1
- Mesure du débit : par tube Venturi
- Mesure des pressions par un afficheur/transmetteur de pression à affichage numérique avec 4 prises de pressions avec pour chacune un port de purge d'air; aspiration, refoulement et pression différentielle au niveau du Venturi.
- Mesure de vitesse : par 2 capteurs de proximité et afficheurs numériques contrôlé par microprocesseur
- Mesure du couple: 2 cellules d'effort à jauges de déformation avec afficheur numérique contrôlé par microprocesseur
- Les vitesses et les couples des deux pompes seront affichés numériquement ainsi que les valeurs calculées de la vraie puissance 'à l'arbre'-
- Panneau d'instrumentation verticale avec panneaux modulaires équipés de poignées
- Monté sur châssis mobile
- Possibilité de connecter un système d'acquisition de données
- Dimensions et poids env L 1700 mm x P 600 mm x H 1600 mm, 160 kg
- Manuel d'utilisation et de travaux pratiques en français
