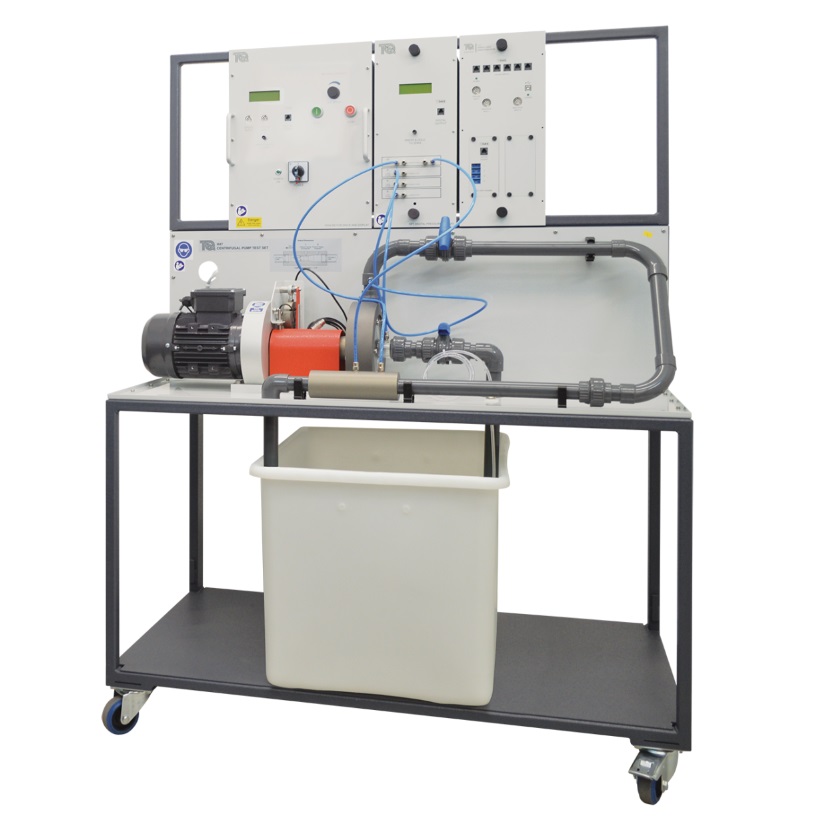

Banc didactique d'étude d'une pompe centrifuge - H47

matériel pédagogique : Banc didactique d'étude d'une pompe centrifuge
Agrandir image

Description

Banc didactique d'étude d'une pompe centrifuge mono étagée autonome et mobile permettant aux étudiants d'étudier les caractéristiques de fonctionnement d'une pompe centrifuge. Banc ergonomique avec instrumentation très complète.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Performance d'une pompe centrifuge et caractéristiques : hauteur manométrique totale et rendement en fonction du débit
- Caractéristiques adimensionnelles
- Mesure du débit au moyen d'un tube Venturi
- Démonstration de la cavitation
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ETUDE D'UNE POMPE CENTRIFUGE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Performance d'une pompe centrifuge et caractéristiques : hauteur manométrique totale et rendement en fonction du débit
- Caractéristiques adimensionnelles
- Mesure du débit au moyen d'un tube Venturi
- Démonstration de la cavitation

Spécifications techniques requises:
- Bac d'alimentation en Polyethylene
- Pompe centrifuge en acier inoxydable
- Moteur de pompe contrôlé par un variateur de vitesse électronique
- Débit de la pompe : environ 2,2 l/s
- Hauteur manométrique totale: 120 kPa
- Vitesses de pompe maximum: 3000 tr/min
- Puissance moteur: 0,75 kW à 3000 tr/min
- Mesure du débit : par tube Venturi
- Mesure des pressions par un afficheur/transmetteur de pression à affichage numérique à 4 prises de pressions avec pour chacune un port de purge d'air; aspiration, refoulement et pression différentielle au niveau du Venturi.
- Mesure de vitesse par capteur de proximité et afficheur numérique contrôlé par microprocesseur
- Mesure du couple: cellule de charge à jauges de déformation et afficheur numérique contrôlé par microprocesseur
- Panneau d'instrumentation verticale avec panneaux modulaires équipés de poignées
- Monté sur châssis mobile
- Possibilité de connecter un système d'acquisition de données
- Dimensions et poids : env L 1200 mm x P 600 mm x H 1600 mm et 110 Kg
- Manuel d'utilisation et de travaux pratiques
