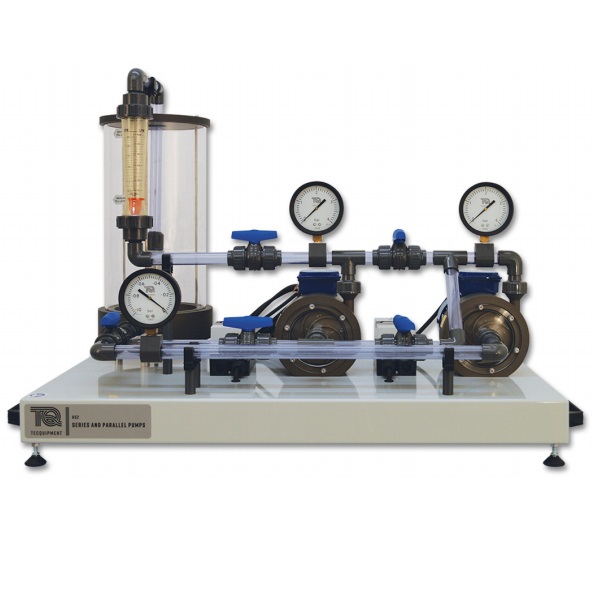

Banc de table d'étude des pompes en série et parallèle - H52
![matériel pédagogique : Banc de table d'étude des pompes en série et parallèle](javascript:fenetreCent("/zoom.php?image=/image_produit/H52.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc de table de petite dimension permettant d'étudier les caractéristiques de pompes centyrifuges montées en série et en parallèle
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Performances et caractéristiques d'une pompe centrifuge, généralement : charge en fonction du débit et rendement en fonction du débit
- Fonctionnement de pompes centrifuges en série
- Fonctionnement de pompes centrifuges en parallèle
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC DE TABLE D'ETUDE DES POMPES EN SERIE ET PARALLELE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Étude des performances d'une pompe centrifuge et détermination de ses caractéristiques, typiquement hauteur manométrique en fonction du débit et rendement en fonction du débit.
- Couplage de pompes centrifuges en série
- Couplage de pompes centrifuges en parallèle
- Essais en aspiration d'une pompe seule
- Démonstration de la cavitation
- Détermination de la puissance hydraulique
Spécifications techniques requises:
- Banc de table de petite taille
- Support en acier peint avec 4 pieds réglables en hauteur
- Deux pompes centrifuges avec deux moteurs
- Réservoir transparent
- Jeu de 5 vannes à bille
- Un débitmètre à flotteur
- 3 manomètres gamme 1 x -1 ? 0 bar et 2 x 0 - 4 bar
- Circulation d'eau en circuit fermé
- Dimensions: env 1040 x 572 x 740 mm
- Alimentation électrique : 220 V monophasé ? 50 Hz - 6A
- Manuel d'utilisation et de travaux pratiques en Français
