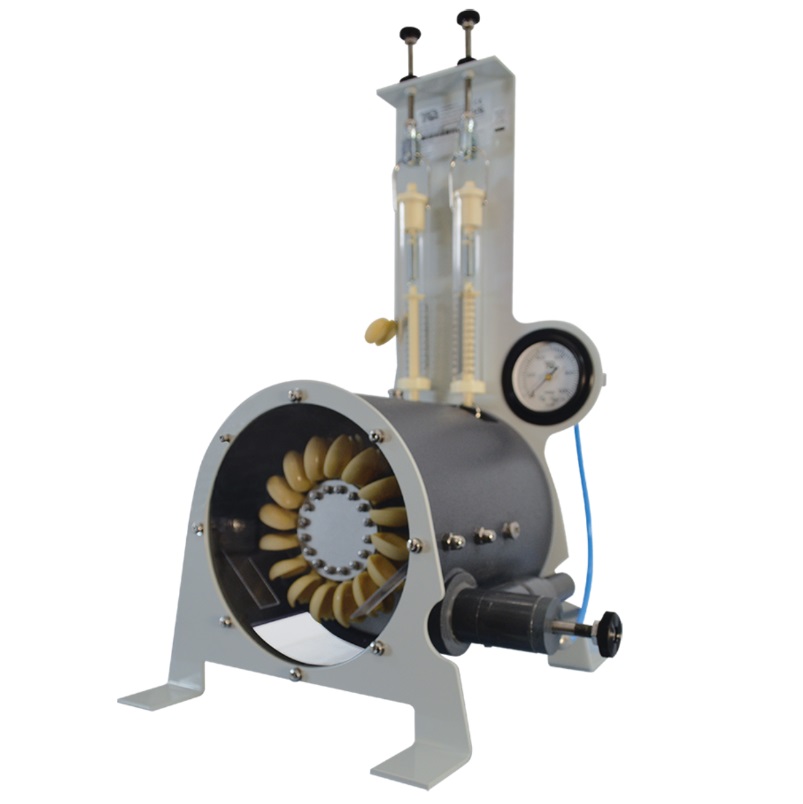

Appareil didactique d'étude d'une turbine Pelton - H19
![matériel pédagogique : Appareil didactique d'étude d'une turbine Pelton](javascript:fenetreCent("/zoom.php?image=/image_produit/H19.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil didactique d'étude d'une turbine Pelton permettant aux étudiants d'observer le fonctionnement d'une turbine Pelton et de déterminer ses caractéristiques de performance.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Etablir les courbes de pression d'entrée, débit, couple et puissance en fonction de la vitesse pour une sélection de position de l'injecteur
- Détermination du rendement global de la conversion d'énergie hydraulique en énergie mécanique
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC D'ETUDE D'UNE TURBINE PELTON
Le banc devra permettre les exploitations pédagogiques suivantes:
- Etablir les courbes de pression d'entrée, débit, couple et puissance en fonction de la vitesse pour une sélection de position de l'injecteur
- Détermination du rendement global de la conversion d'énergie hydraulique en énergie mécanique
Spécifications techniques requises:
- Le banc devra permettre d'étudier les caractéristiques d'une turbine Pelton.
- Pour différents réglages de l'injecteur, on pourra mesurer la pression d'entrée de l'eau, le débit d'eau, le couple et déterminer la puissance en fonction de la vitesse de la turbine et ainsi d'obtenir les caractéristiques de celle-ci.
- La turbine Pelton devra être parfaitement visible à travers une fenêtre transparente.
- Equipée d'un manomètre pour la mesure de la pression de l'eau en entrée de la turbine.
- Injecteur est réglable.
- Châssis traité anti-corrosion équipé d'une vanne réglable permettant de diriger le jet d'eau vers les auges de la roue, provoquant sa rotation.
- Le réglage manuel de la vanne permettra de régler le diamètre du jet d'eau.
- Frein mécanique et dynamomètre relié à l'arbre de la roue utilisés pour fournir et mesurer la charge variable.
- Fournie avec les raccordements pour connecter la turbine à un banc hydraulique
- Vitesse maximum : 1000 tr/mn
- Puissance maximum au frein : 8 W à 600 tr/mn (vanne complètement ouverte)
- Dimensions : env 570 x 370 x 340 mm
- Manuel d'utilisation et de travaux pratiques
Le banc devra être fourni avec les accessoires suivants :
- Banc d'alimentation hydraulique volumétrique
- Un chronomètre
