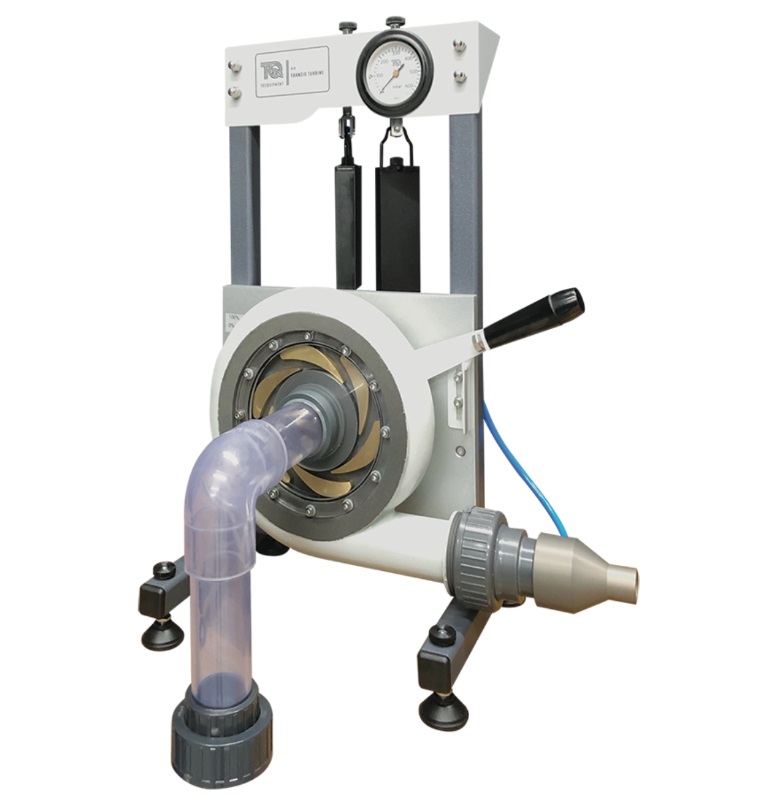

Appareil didactique d'étude d'une turbine Francis - H18

matériel pédagogique : Appareil didactique d'étude d'une turbine Francis
Agrandir image

Description

Appareil didactique d'étude d'une turbine Francis permettant aux étudiants d'observer le fonctionnement d'une turbine Francis et de déterminer ses caractéristiques de performance.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Rendement d'une turbine Francis
- Performance d'une turbine Francis à différents débits
- Effet de différents réglages de directrice d'aubage sur la performance de la turbine
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE D'UNE TURBINE FRANCIS

Le module devra permettre d'étudier les caractéristiques d'une turbine Francis.

Le banc devra permettre les exploitations pédagogiques suivantes:
- Rendement d'une turbine Francis
- Performance d'une turbine Francis à différents débits
- Effet de différents réglages de directrice d'aubage sur la performance de la turbine

Spécifications techniques requises:
- La turbine Pelton devra être parfaitement visible à travers une fenêtre transparente.
- Roue de turbine : diamètre 80 mm, 10 pales
- Vitesse maximum : 1100 tr/mn
- Puissance maximum au frein : 3 W
- Equipée d'un manomètre pour la mesure de la pression de l'eau en entrée de la turbine.
- Des directrices d'aubage réglables dans la turbine pourront modifier la direction et le débit de l'écoulement des pales de la turbine
- 6 directrices, complètement ajustables depuis une position complètement ouverte à complètement fermée
- Châssis traité anti-corrosion
- Frein mécanique et dynamomètre relié à l'arbre de la roue utilisée pour fournir et mesurer la charge variable.
- Déversoir
- Fourni avec les raccordements pour connecter la turbine à un banc hydraulique
- Dimensions : env 400 x 360 x 700 mm
- Manuel d'utilisation et de travaux pratiques

Le banc devra être fourni avec les accessoires suivants :
- Banc d'alimentation hydraulique volumétrique
- Un chronomètre
