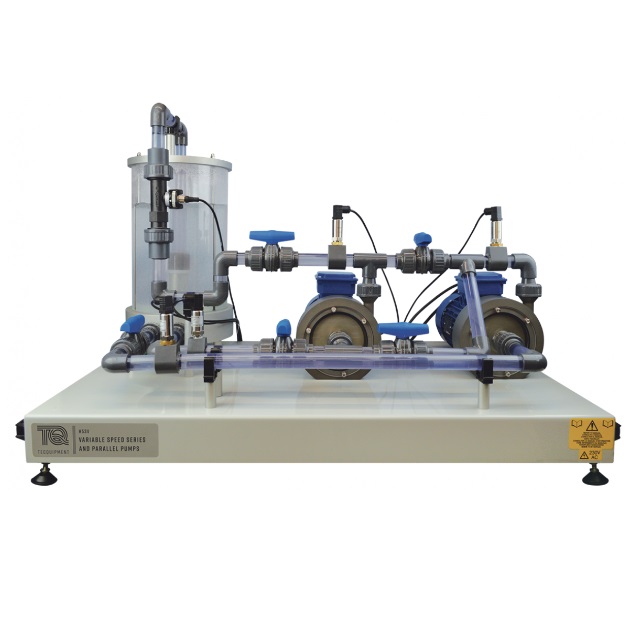

Appareil d'étude de pompes centrifuges avec variateur de vitesse et montage série-parallèle - H53V
![matériel pédagogique : Appareil d'étude de pompes centrifuges avec variateur de vitesse et montage série-parallèle](javascript:fenetreCent("/zoom.php?image=/image_produit/H53V.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc didactique de table permettant aux élèves d'étudier le fonctionnement et les performances d'une pompe centrifuge seule, et deux pompes centrifuges montées en série et en parallèle dont une avec variateur de vitesse. L'appareil intègre en standard un système d'acquisition de données informatique.
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Étude des performances d'une pompe centrifuge et détermination de ses caractéristiques, typiquement hauteur manométrique en fonction du débit
- Couplage de pompes centrifuges en série
- Couplage de pompes centrifuges en parallèle
- Essais d'aspiration d'une seule pompe
- Démonstration de la cavitation
- Détermination de la puissance hydraulique
- Détermination de la puissance de l'arbre de la pompe à partir de paramètres mesurés
- Développement de courbes caractéristiques de la pompe telles que le rendement, la puissance à l'arbre et la puissance hydraulique sur la gamme de vitesses de la pompe
- Comprendre un bilan énergétique de pompes centrifuges
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ÉTUDE DE POMPES CENTRIFUGES AVEC VARIATEUR DE VITESSE ? MONTAGE SÉRIE-PARALLÈLE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Étude des performances d'une pompe centrifuge et détermination de ses caractéristiques, typiquement hauteur manométrique en fonction du débit
- Couplage de pompes centrifuges en série
- Couplage de pompes centrifuges en parallèle
- Essais d'aspiration d'une seule pompe
- Démonstration de la cavitation
- Détermination de la puissance hydraulique
- Détermination de la puissance de l'arbre de la pompe à partir de paramètres mesurés
- Développement de courbes caractéristiques de la pompe telles que le rendement, la puissance à l'arbre et la puissance hydraulique sur la gamme de vitesses de la pompe
- Comprendre un bilan énergétique de pompes centrifuges
Spécifications techniques requises:
- Banc de table de petite taille
- Support en acier peint avec 4 pieds réglables en hauteur
- Une pompe centrifuge à vitesse variable et une pompe centrifuge à vitesse fixe entrainées par deux moteurs électriques indépendamment montés sur roulement pour chaque pompe.
- Réservoir transparent
- Jeu de 5 vannes à bille
- 4 capteurs de pression
- Capteur de température
- Capteur de débit
- Circulation d'eau en circuit fermé
- Unité d'instrumentation séparée avec système d'acquisition de données informatique intégré
- Câble Usb
- Dimensions: env 1040 x 572 x 680 mm + 620 x 380 x 220 mm
- Alimentation électrique : 220 V monophasé ? 50 Hz
- Manuel d'utilisation et de travaux pratiques en Français
