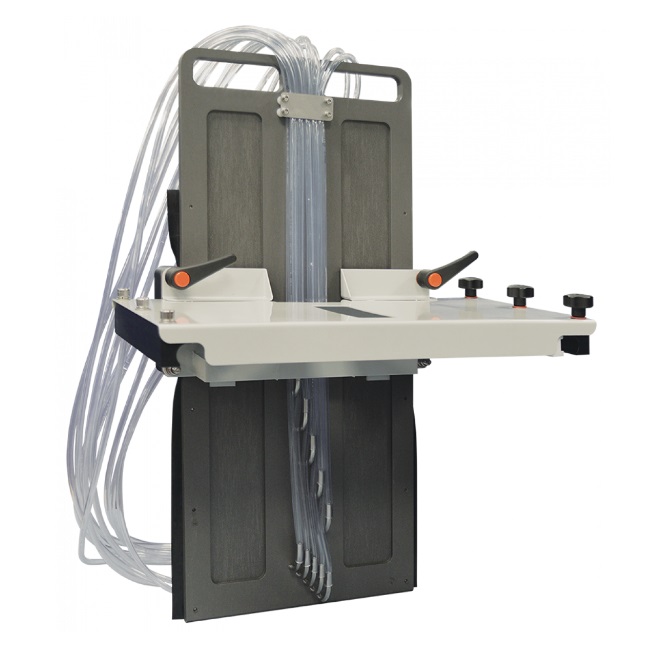

Vanne guillotine avec prises de mesure de pression - FC300C
![matériel pédagogique : Vanne guillotine avec prises de mesure de pression](javascript:fenetreCent("/zoom.php?image=/image_produit/FC300C.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Vanne guillotine avec dix prises de pressions placées en face avant. Elle permet aux étudiants d'effectuer des études sur les variations de la pression au travers de la face d'une vanne guillotine et également d'étudier comment les pressions varient avec le débit et la profondeur.
Pour utilisation avec les canaux hydrauliques à surface de la série FC300.
Exploitations pédagogiques
Le module expérimental permet de réaliser les travaux pratiques (TP) suivants:
- Etudes sur les variations de la pression au travers de la face d'une vanne guillotine
- Etudes sur les variations de pression avec le débit et la profondeur.
- Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
VANNE GUILLOTINE
Le module devra permettre les exploitations pédagogiques suivantes:
- Etudes sur les variations de la pression au travers de la face d'une vanne guillotine
- Etudes sur les variations de pression avec le débit et la profondeur.
Spécifications techniques requises:
- Dix prises de pressions placées en face avant de la vanne
- Dimensions: Hauteur : 670 mm ; Largeur : 465 mm ; Profondeur : 290 mm
