Support d'instrumentation pour déplacement des sondes de mesure selon les axes x, y et z en version analogique - FC300IC

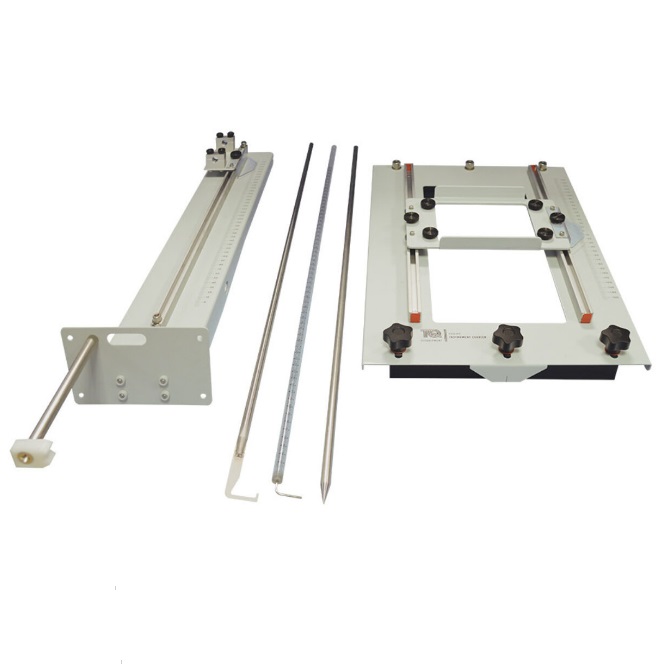

![matériel pédagogique : Support d'instrumentation pour déplacement des sondes de mesure selon les axes x, y et z en version analogique](javascript:fenetreCent("/zoom.php?image=/image_produit/FC300IC.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Le support d'instrumentation permet de positionner avec précision le bout des instruments fournis à n'importe quelle position dans les plans x, y et z des canaux hydrauliques à surface libre de la série FC300.
Spécifications pour appel d'offres
SUPPORT D'INSTRUMENTATION POUR DEPLACEMENT DES SONDES DE MESURE SELON LES AXES X, Y ET Z
Version analogique
Spécifications techniques requises:
- Support d'instrumentation permettant de positionner avec précision le bout des instruments fournis à n'importe quelle position dans les plans x, y et z d'un canal hydraulique à surface libre de 300 mm de large
- Support horizontal à glissière se montant sur les rails de la veine du canal
- Support d'instrumentation vertical avec échelle verticale
- Possibilité de boquer à l'aide de vis moletées le support horizonta et vertical à n'importe quelle position
- Échelles graduées dans les 3 plans X, Y et Z
- Translation possible dans les 3 plans X, Y et Z
- Jauge de profondeur à pointe crochue de hauteur 760 mm
- Jauge de profondeur à pointe droite de hauteur 745 mm
- Tube de Pitot de hauteur 770 mm
- Dimensions du support d'instrumentation assemblé : hauteur : 709 mm x longueur 460 mm x largeur 304 mm
