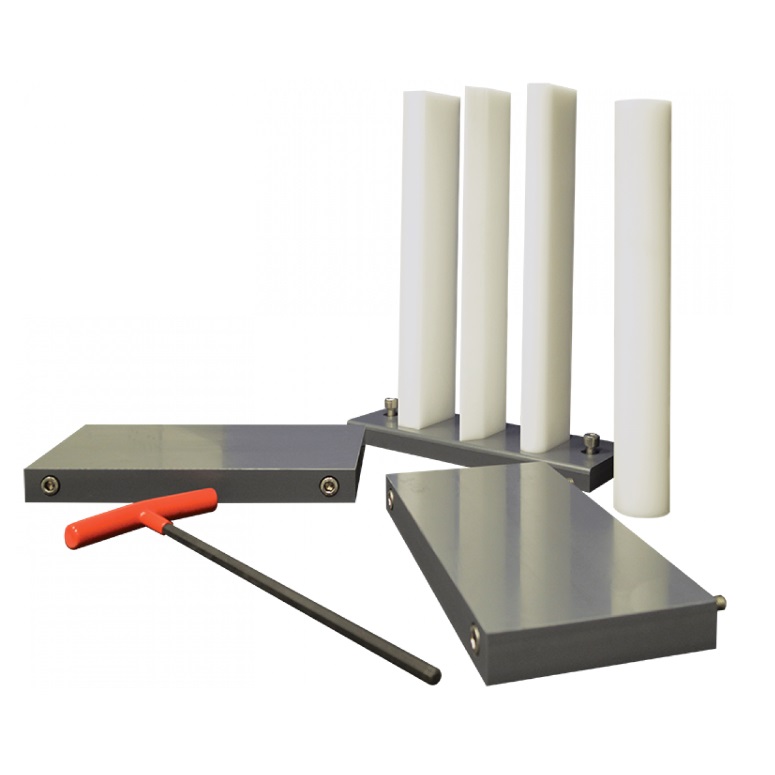

Piles de pont de forme cylindrique, carré, à bord arrondi et pointu - FC300J
![matériel pédagogique : Piles de pont de forme cylindrique, carré, à bord arrondi et pointu](javascript:fenetreCent("/zoom.php?image=/image_produit/FC300J.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Ensemble constitué d'une paire de parois de sédiment et de quatre piles de pont de formes différentes. Ce module est utilisé pour observer l'augmentation de la vitesse d'écoulement et la courbure des lignes de courant entre les piles de pont, ainsi que l'affouillement du lit.
Exploitations pédagogiques
Le module expérimental permet de réaliser les travaux pratiques (TP) suivants:
- Observation de l'augmentation de la vitesse d'écoulement et de la courbure des lignes de courant entre les piles de pont.
- Observation de l'affouillement du lit d'un cours d'eau.
- Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
PILES DE PONT DE FORME CYLINDRIQUE, RECTANGULAIRE, A BORD ARRONDI ET POINTU
Spécifications techniques requises:
- 1 support de 100 mm de hauteur x 298 mm de largeur x 20 mm de profondeur
- 2 parois de sédiments avec vis de montage de 28 mm de hauteur x 170 mm de largeur x 298 mm de profondeur
- 4 piles de pont de différentes formes :
- Rectangulaire de 350 mm de hauteur x 28 mm de largeur x 70 mm de profondeur
- Cylindrique de 350 mm de hauteur x 50 mm de diamètre
- À bord arrondi de 350 mm de hauteur x 28 mm de largeur x 75 mm de profondeur
- À bord aigu de 350 mm de hauteur x 28 mm de largeur x 90 mm de profondeur
