Jeu de déversoirs à échancrures - FC300Q
![matériel pédagogique : Jeu de déversoirs à échancrures](javascript:fenetreCent("/zoom.php?image=/image_produit/FC300Q.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Jeu de déversoirs a échancrures fonctionnant sur une gamme de débits pour permettre des expériences démontrant la relation entre le débit et la charge et la manière dont les déversoirs peuvent être utilisés pour mesurer le débit.

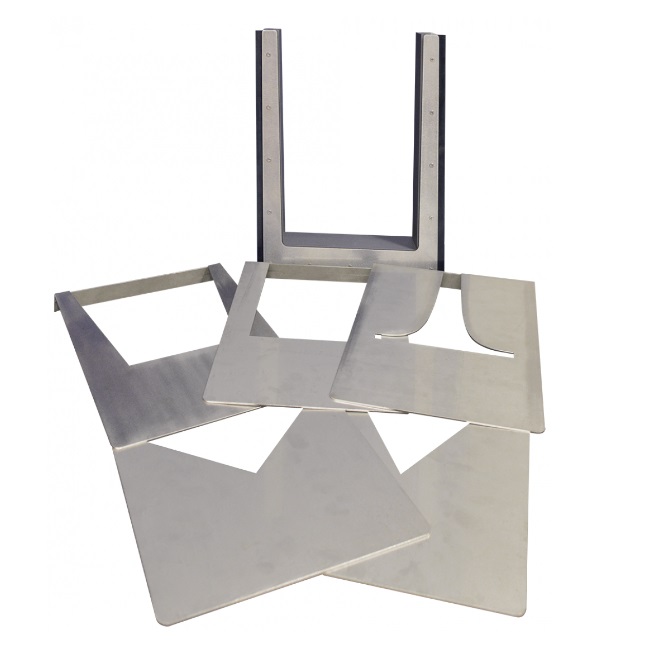

L'appareil inclut un support et trois entailles standard, une rectangulaire et deux entailles en « V ». Il inclut également un jeu avancé de deux entailles, Cipoletti (trapézoïdal) et une entaille de Sutro pour compléter la gamme d'expériences.
Pour utilisation avec les canaux hydrauliques à surface de la série FC300.
Exploitations pédagogiques
Le module expérimental permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration de la relation entre le débit et la charge
- Utilisation de déversoirs avec différentes formes d'échancrures afin de mesurer un débit.
- Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
JEU DE DEVERSOIRS A ECHANCRURES
Le module devra permettre les exploitations pédagogiques suivantes:
- Démonstration de la relation entre le débit et la charge
- Utilisation de déversoirs avec différentes formes d'échancrures afin de mesurer un débit.
Spécifications techniques requises:
- 1 déversoir rectangulaire
- 2 déversoirs en V
- 1 déversoir de Cipoletti (trapézoidal)
- 1 déversoir Sutro
- 1 support de déversoir
- Dimensionsdu support: Hauteur : 400 mm ; Largeur : 298 mm ; Profondeur : 78 mm
- Dimensions des déversoirs : Hauteur : 360 mm ; Largeur : 262 mm ; Profondeur : 28 mm
