Déversoir en doucine avec prises de pression - FC300E2
![matériel pédagogique : Déversoir en doucine avec prises de pression](javascript:fenetreCent("/zoom.php?image=/image_produit/FC300E2.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

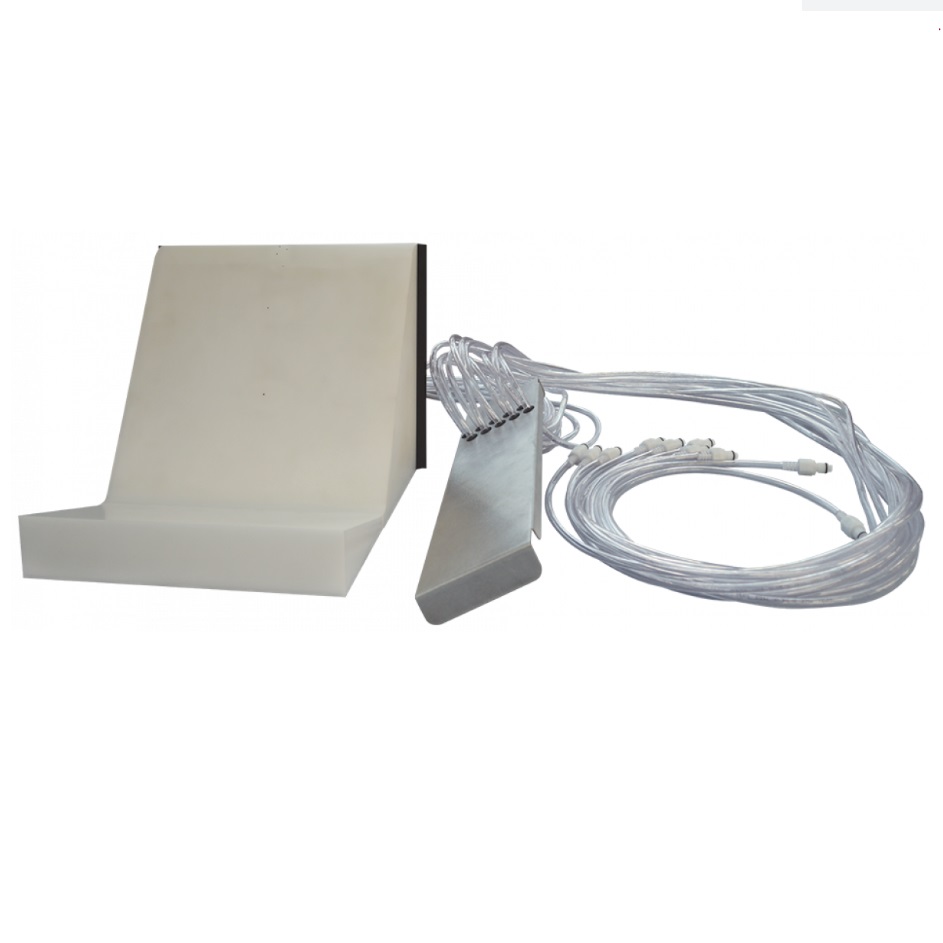

Déversoir en doucine avec 10 prises de pression
Similaire au déversoir (FC300e) mais avec l'ajout de dix prises de pression positionnées sur la crête et la face du déversoir. Les prises de pression sont raccordées à un manomètre adapté (FC300w) ou un afficheur numérique de pression à 32 voies (FCA1). Il est utilisé pour étudier les différences de pression sur la crête et la face d'un déversoir en doucine.
Le déversoir peut également être utilisé avec le dissipateur d'énergie (FC300e3) pour étendre la plage d'expériences possibles.
Exploitations pédagogiques
Le module expérimental permet de réaliser les travaux pratiques (TP) suivants:
- Etude des différences de pression sur la crête et la face d'un déversoir en doucine.
- Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
DEVERSOIR EN DOUCINE AVEC 10 PRISES DE PRESSION
Le module devra permettre les exploitations pédagogiques suivantes:
- Etude des différences de pression sur la crête et la face d'un déversoir en doucine.
Spécifications techniques requises:
- Déversoir en doucine équipé de dix prises de pression positionnées sur la crête et la face du déversoir
- 8 prises de pressions répartie au niveau de la crête du déversoir
- 2 Prises de pressions sur la face déscendante du déversoir
- DÉVERSOIR EN DOUCINE :
Dimensions : Hauteur : 250 mm ; Longueur : 150 mm ; Largeur: 295 mm
- SAUT A SKI :
Dimensions : Hauteur : 55 mm ; Longueur : 170 mm ; Largeur: 295 mm
