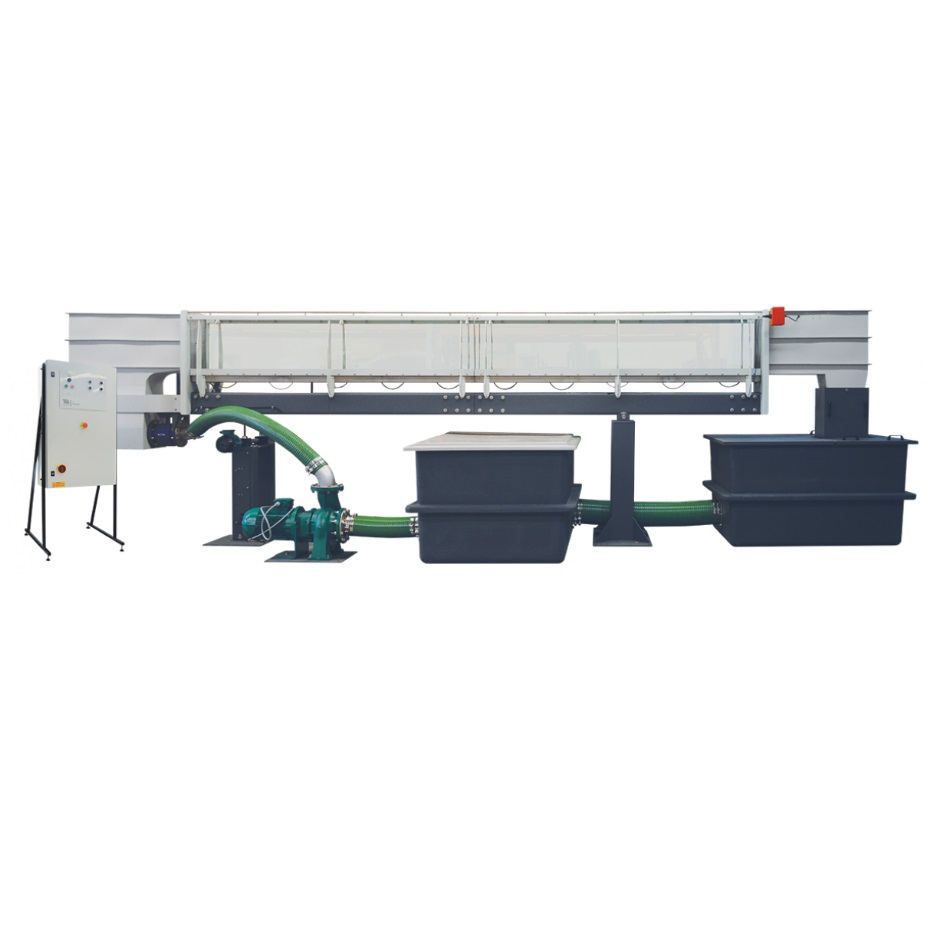

Canal hydraulique à surface libre avec pente variable a large veine : lg 5 m - FC300-5
![matériel pédagogique : Canal hydraulique à surface libre avec pente variable a large veine : lg 5 m](javascript:fenetreCent("/zoom.php?image=/image_produit/FC300-5.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Fait partie de notre nouvelle série de canaux hydrauliques à surface libre FC300 destinés à l'enseignement et la recherche. La veine possède une grande section de 300 mm de large, 450 mm de hauteur. La gamme comprend 6 canaux disponibles en différentes longueurs de 2,5, 5, 7.5, 10, 12.5 et 15 mètres.
Les canaux sont équipés d'un système d'alimentation et de recirculation d'eau intégré avec mesure de débit numérique pour des mesures précises durant les expériences.
Le canal est équipé de mesures de pression à 0,25 mètres d'intervalles le long de la veine d'essai. Ces prises de pression peuvent être raccordées à un manomètre de multitube ou à un afficheur de pression à 32 voies de mesures. L'afficheur de pression numérique à 32 voies optionnel peut être raccordé à un système d'acquisition de données optionnel pour effectuer des mesures en temps réel.
Chaque canal de la série FC300 est fourni avec deux jauges de profondeur et un tube de Pitot, tous monté sur un chariot qui se déplace sur des rails montés à la surface de la veine du canal.
Le transport de sédiments peut être étudié en utilisant le système de recirculation pour sédiments optionnel (FC300sl). Cet accessoire permet le transport des sédiments en circuit fermé. Il est constitué d'un piège à sédiments et d'un mécanisme d'alimentation qui permet de pomper du sable du piège vers un système d'alimentation situé au-dessus de la veine d'essai entre les expériences.
La veine est réalisée en verre transparent, un montage de précision permet d'assurer le parallélisme des parois et une section transversale constante le long de la veine. Une poutre à section carrée en acier rigidifie la structure du canal sur toute sa longueur. Un châssis supporte l'ensemble du canal et positionne la veine d'essai à hauteur d'homme afin que les étudiants puissent parfaitement visualiser les phénomènes.
Un système à vis sans fin permet d'incliner le canal et un inclinomètre numérique indique la mesure précise de l'angle d'inclinaison du canal.
Une pompe avec contrôleur de vitesse force l'écoulement de l'eau jusqu'à une chambre de tranquillisation d'écoulement en amont de la veine. Cela permet d'obtenir un écoulement non perturbé et uniforme, sans effets d'entrée.
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Vanne guillotine pour études sur le ressaut hydraulique, la charge spécifique et la détermination du coefficient de débit.
- Déversoir à paroi mince submergé permettant d'établir la relation entre la hauteur au-dessus du déversoir et le débit.
- Déversoir à seuil épais et effets de la modification du profil du déversoir (accessoire optionnel).
- Débit uniforme dans un canal incliné avec études sur le facteur et le coefficient de Chezy.
- Canal Venturi pour mesurer le débit et profil de surface et coefficient de débit.
- Expériences complémentaires possibles avec nombreux modèles optionnels supplémentaires.
- Possibilité d'étudier le transport de sédiment avec système de recirculation des sédiments optionnel
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
CANAL HYDRAULIQUE OUVERT A PENTE VARIABLE A LARGE VEINE : LG 5 M
Le banc devra permettre les exploitations pédagogiques suivantes:
- Vanne guillotine pour études sur le ressaut hydraulique, la charge spécifique et la détermination du coefficient de débit.
- Déversoir à paroi mince submergé permettant d'établir la relation entre la hauteur au-dessus du déversoir et le débit.
- Déversoir à seuil épais et effets de la modification du profil du déversoir (accessoire optionnel).
- Débit uniforme dans un canal incliné avec études sur le facteur et le coefficient de Chezy.
- Canal Venturi pour mesurer le débit et profil de surface et coefficient de débit.
- Expériences complémentaires possibles avec nombreux modèles optionnels supplémentaires.
- Possibilité d'étudier le transport de sédiment avec système de recirculation des sédiments optionnel
Spécifications techniques requises:
- Réservoir d'eau avec capacité de stockage de 2400 L
- Veine du canal en verre transparent de largeur 300 x hauteur 450 x longueur 5000 mm
- Base de la veine en acier inoxydable
- Support de veine à base de poutre à section carrée en acier avec pieds en acier montés sur pivots permettant d'avoir la veine à hauteur d'homme.
- Système d'inclinaison du canal à vis sans fin, inclinaison +2.5% vers le bas à -0.5% vers le haut
- Inclinomètre numérique avec résolution de 0.05 °
- Système de recirculation d'eau en circuit fermé
- Système de tranquillisation de l'écoulement en amont de la veine du canal
- Prises de pression sur le lit de la veine tous les 0.25 m
- Pompe à débit variable avec un débit maximum de 2100 l/min
- Débitmètre avec afficheur numérique
- 2 jauges de profondeurs montées sur support avec rail permettant le déplacement le long de la veine
- 1 tube de Pitot monté sur support avec rail
- Système de sécurité par contacteur à flotteur coupant l'alimentation de la pompe pour éviter tout débordement d'eau dans la veine
- Vanne guillotine, déversoir à paroi mince, vanne de réglage de débit
- Système d'acquisition de données inclus
- 10 sacs de 25 kg de milieu perméable, taille du filtre 16/30, taille des particules 0.5 - 1.0 mm
- Dimensions et Poids : environ 7.5 (L) x 2.2 (l) x 2.1 à 2.73(H) m - 1925 Kg
- Alimentation électrique triphasée 380 V - 9A
- Manuel d'utilisation et de travaux pratiques en Français
