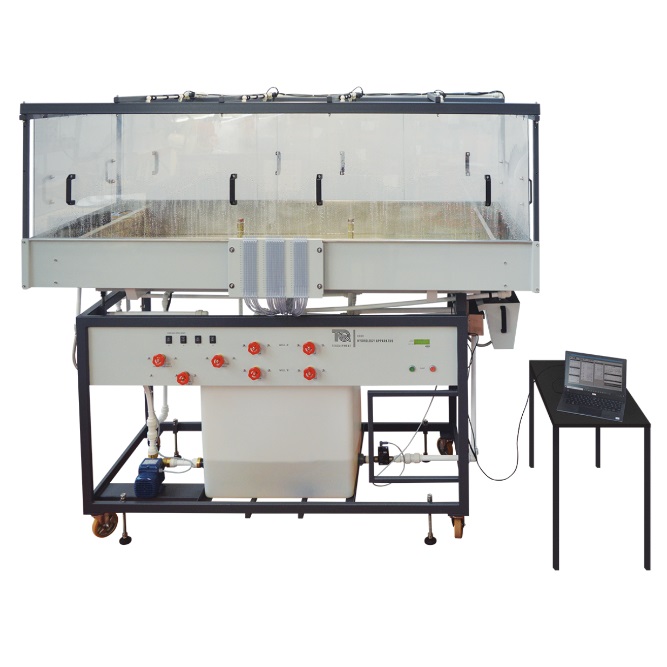

Banc didactique d'hydrologie avec système d'acquisition de données intégré - H313V
![matériel pédagogique : Banc didactique d'hydrologie avec système d'acquisition de données intégré](javascript:fenetreCent("/zoom.php?image=/image_produit/H313V.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil didactique d'hydrologie avec système d'acquisition de données intégré permettant d'effectuer des études complètes en hydrologie. Simule des chutes de pluie et des orages en mouvement. Vous pouvez incliner le bassin hydrographique et obtenir des profils de nappe phréatique, simulez des sites d'excavation, des îles, des rivières, des piles de pont et étudier des chutes de pluie ainsi que le ruissèlement.
Inclut deux puits et tous les accessoires de mesure de pression et de débit.
Idéal pour des études et des démonstrations en groupe.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Étude de la relation chute de pluie/ruissellement pour des bassins hydrographiques secs, saturés et imperméables de différentes inclinaisons (ruissellement de surface uniquement)
- Effet de l'infiltration sur le ruissellement de la surface d'écoulement hydrographique (plus les écoulements souterrains)
- Simulation d'orages multiples et en mouvement
- Mesure du cône de rabattement pour une source simple et comparaison avec la théorie d'interaction de cônes de rabattement pour deux sources conjuguées.
- Assèchement de sites d'excavation par l'utilisation de sources
- Écoulement d'une source dans une nappe aquifère confinée
- Démonstration des lignes de partage des eaux pour une île simulée avec des chutes de pluie et des écoulements de sources
- Transport de sédiment et méandre dans des rivières simulées
- Études de l'affouillement autour de piles de pont simulées
- Démonstration de l'érosion provoquée par l'écoulement de l'eau
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'HYDROLOGIE INFORMATISE
Le banc devra permettre les exploitations pédagogiques suivantes:
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Étude de la relation chute de pluie/ruissellement pour des bassins hydrographiques secs, saturés et imperméables de différentes inclinaisons (ruissellement de surface uniquement)
- Effet de l'infiltration sur le ruissellement de la surface d'écoulement hydrographique (plus les écoulements souterrains)
- Simulation d'orages multiples et en mouvement
- Mesure du cône de rabattement pour une source simple et comparaison avec la théorie d'interaction de cônes de rabattement pour deux sources conjuguées.
- Assèchement de sites d'excavation par l'utilisation de sources
- Écoulement d'une source dans une nappe aquifère confinée
- Démonstration des lignes de partage des eaux pour une île simulée avec des chutes de pluie et des écoulements de sources
- Transport de sédiment et méandre dans des rivières simulées
- Études de l'affouillement autour de piles de pont simulées
- Démonstration de l'érosion provoquée par l'écoulement de l'eau
Spécifications techniques requises:
· L'appareil devra être monté sur un châssis métalique rigide.
. veine d'essai de 2 m x 1 m, hauteur normale du milieu perméable : 180 mm
· Déversoir d'extrémité :Au nombre de 2, avec hublots à fin grillage en acier inoxydable comportant des plaques de fermeture
· Sources :Au nombre de 2, avec manchons à fin grillage en acier inoxydable
· Prises de pression : Au nombre de 20, situées le long de la ligne médiane du bassin, comportant des joints à rainure spécialement étudiés pour empêcher l'entrée de sable.
· Buses d'aspersion : Au nombre de 8 disposées en deux rangées de quatre, commutables individuellement
· Bassin réglable en inclinaison Réglable
· Réservoir :En polyéthylène haute densité, contenance normale 273 litres environ
· Pompe :De type centrifuge
· 2 débitmètres électromagnétiques
. Capteur de force connecté à la chambre d'écoulement mesurant la charge de sédiments
. Pilies de pont : Cylindrique, à nez rond, à nez carré et à nez pointu.
. Carte d'acquisition de données intégrée au banc permettant l'acquisition des données via port USB
. Logiciel d'acquisition de données avec fonction d'affichage graphique en temps réel
· Sécurité :L'alimentation électrique de la pompe sera protégée par un déclenchement automatique en cas de perte à la terre.
· Appareil autonome. Ne doit requerir qu'une alimentation électrique.
- Manuel d'utilisation et de travaux pratiques en français
