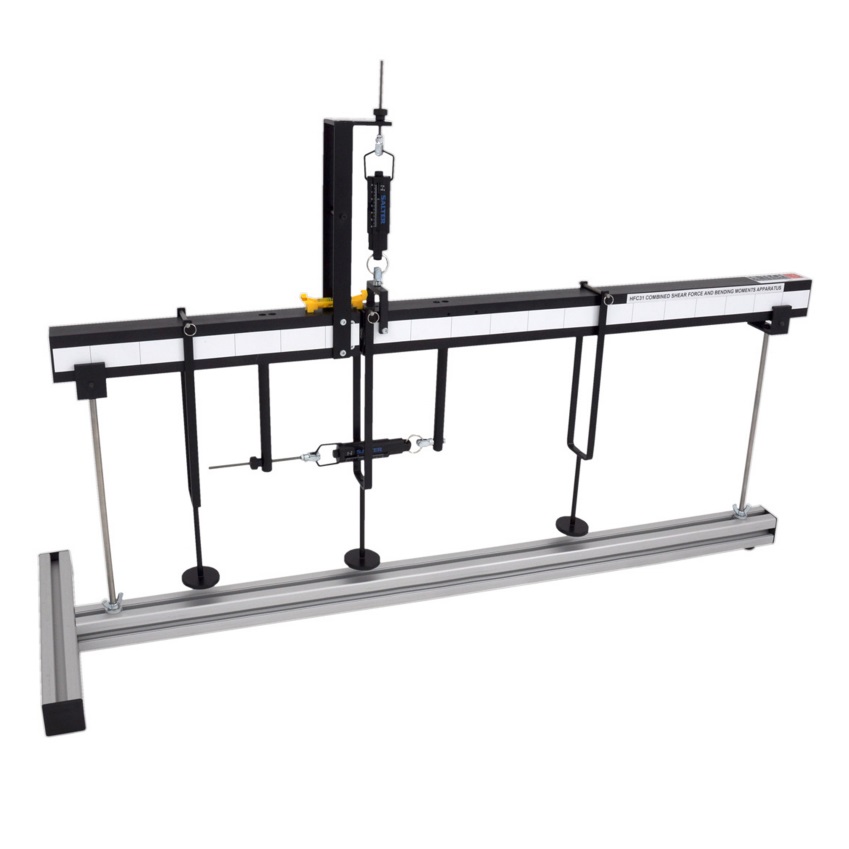

Banc didactique d'étude de l'effort tranchant et du moment fléchissant - HFC31

matériel pédagogique : Banc didactique d'étude de l'effort tranchant et du moment fléchissant
Agrandir image

Description

Banc didactique d'étude de l'effort tranchant et du moment fléchissant de laboratoire permettant d'étudier et mesurer l'effort tranchant et le moment fléchissant dans une section d'une poutre chargée et de vérifier l'équilibre des forces. Le banc peut également en option permettre l'étude des lignes d'influence dans le cas de l'effort tranchant et du moment fléchissant avec l'option HFC31a.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration visuelle de l'effort tranchant et du moment fléchissant au niveau d'une section ' coupée' dans une poutre
- Comparaison des résultats expérimentaux avec les valeurs théoriques des diagrammes de moment fléchissant
- Variation du moment fléchissant en fonction de la charge appliquée, la position de la charge et la configuration du chargement
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ÉTUDE DE L'EFFORT TRANCHANT ET DU MOMENT FLÉCHISSANT

Le banc devra permettre les exploitations pédagogiques suivantes:
- Démonstration visuelle de l'effort tranchant et du moment fléchissant au niveau d'une section ' coupée' dans une poutre
- Comparaison des résultats expérimentaux avec les valeurs théoriques des diagrammes de moment fléchissant
- Variation du moment fléchissant en fonction de la charge appliquée, la position de la charge et la configuration du chargement

Spécifications techniques requises:
- Banc de table
- Permet d'observer l'action de l'effort tranchant et du moment fléchissant au niveau d'une section dans une poutre et de comparer les valeurs mesurées et théoriques
- Doit être composé de 2 appuis simples, d'une poutre en alliage d'aluminium rigide coupée en deux longueurs inégales, avec une articulation sans frottement qui autorise un mouvement vertical minimal, tout en permettant un fléchissement
- 2 Pesons à ressort analogiques mesurant directement les forces au niveau de la section ' coupée' : 6kgf; résolution de 0.1kgf
- Mécanisme à bras de levier permettant de calculer le moment fléchissant
- Différentes positions de chargement réalisables
- Charge appliquée via des crochets et des masses fendues
- Longueurs de poutre de chaque coté de la section 'coupée' : 600 et 300 mm
- Jeu de poids fourni; 1 x 2N, 1 x 5N, 2 x 10N
- Échelle linéaire sur les poutres : incréments par pas de 50 mm
- Manuel d'utilisation avec travaux pratiques
