Appareil didactique d'étude d'un train épicycloïdal simple - HTM98

matériel pédagogique : Appareil didactique d'étude d'un train épicycloïdal simple
Agrandir image

Description

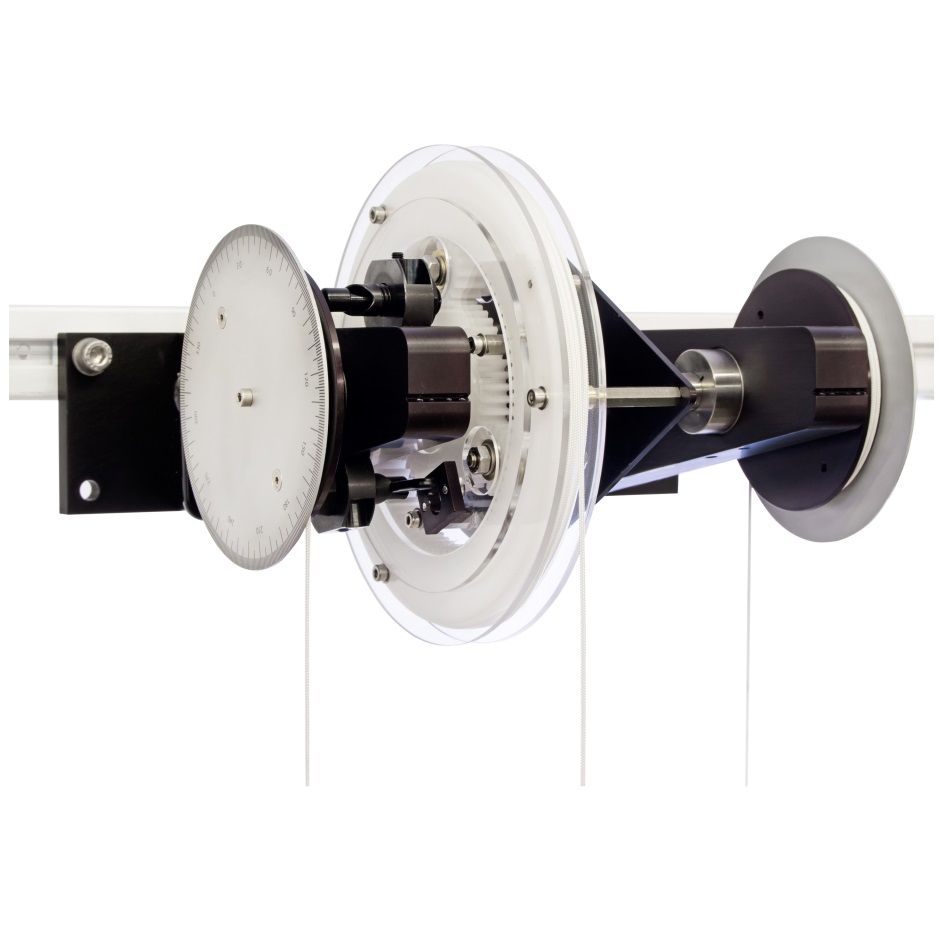

Appareil didactique d'étude d'un train épicycloïdal simple à fixation mural permettant d'étudier un train épicycloïdal simple composé d'un engrenage solaire au centre, d'un engrenage planétaire, d'un support planétaire et d'une couronne. Le banc permet de déterminer expérimentalement le rendement d'un train épicycloïdal simple,
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Calculer et observer expérimentalement les rapports de vitesses angulaires de trains épicycloïdaux
- Obtenir expérimentalement les rapports de couples de trains épicycloïdaux
- Rendement des trains épicycloïdaux
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE D'UN TRAIN EPYCICLOIDAL SIMPLE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Calculer et observer expérimentalement les rapports de vitesses angulaires d'un train épicycloïdal
- Obtenir expérimentalement les rapports de couples de trains épicycloïdaux
- Rendement des trains épicycloïdaux

Spécifications techniques requises:
- Banc didactique constitué d'un train épicycloïdal
- Le train sera composé d'un engrenage solaire au centre et de 3 engrenages planétaires, d'un support planétaire et d'une couronne. L'engrenage solaire, la couronne et le support planétaire tourneront tous autour du même axe. Les engrenages planétaires seront montés sur des arbres qui tourneront dans le support planétaire et seront entraînés à la fois par l'engrenage solaire et la couronne.
- Solaire : 48 dents
- Planétaires : 16 dents
- Couronne : 80 dents
- Deux poulies sur lesquelles seront montés des rapporteurs à 360° seront fixées à l'entrée et la sortie de l'arbre afin de déterminer les couples et les rapports de transmission.
- Les couples seront appliqué à l'arbre en ajoutant des poids sur des cordons enroulés sur les poulies.
- Des roulements seront utilisés dans tout l'appareil afin de minimiser les pertes par frottement.
- Fourni avec jeu de poids adapté au banc
- Appareil à fixer au mur
- Manuel d'utilisation et de travaux pratiques en français
